您的位置: 首页 > Cv计算器

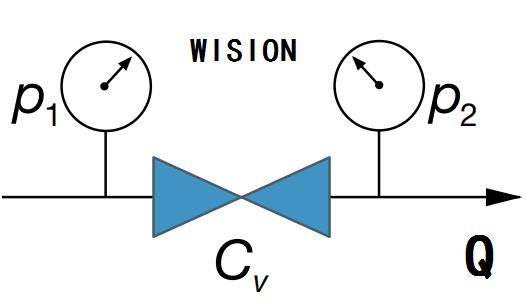

Cv 计算器用于确定阀门尺寸

阀门Cv计算器用于选择适合的、具有足够流通能力的阀门。阀门流量系数 (Cv) 为阀门在各种不同流体和不同状况下的计算流通能力提供了便利途径。Cv 计算器将使用流体参数、入口和出口压力以及流体温度来计算 Cv 或流量。可以对液体或气体流量进行计算。选择 阀门Cv 值时要比计算的 Cv 足够大的阀门,将有助于达到预期的流通性能。

选择调压阀的三个原则:

1. 必须总体考虑,系统设计;

2. 材料兼容性、耐温耐腐蚀性能;

3. 充足的Cv值、正确的安装、使用和维护以保证产品性能符合要求

Cv计算器

我要计算: 流量 Cv值
介质类型: 液体 气体
入口压力 (P1):
出口压力 (P2):
温度:
介质: ←选择
相对比重:
流量:
Cv 值:
使用Cv计算器的八项注意:

1.当介质是气体时,进出口压力为绝对压力,即表压力加上大气压力,PSIG 除外。

2.当介质是气体且压力单位是PSIG 时,进出口压力为相对压力,即表压力。

3.当介质是液体时,进出口压力同为相对压力,或者进出口压力同为绝对压力。

4.对于减压阀, Cv值计算结果是阀门全开时的流量系数,考虑减压精度和管道的影响,Cv要乘以一个合理的安全系数,可以根据实际情况选择。

5.对于背压阀, Cv值计算结果是阀门全开时的流量系数,考虑背压精度,管道影响和背压阀出口是否有压力,Cv要乘以一个合理的安全系数,可以根据实际情况选择。

6.计算中注意管道的尺寸, 特别是低压时, 管道本身也会成为限流元件

7.对于表中未列出的气体介质,可以将空气流量*转换系数变为不同气体流量

8.对于表中未列出的液体介质,可以将水的流量*转换系数变为不同液体的流量

Cv计算器视频讲解图
