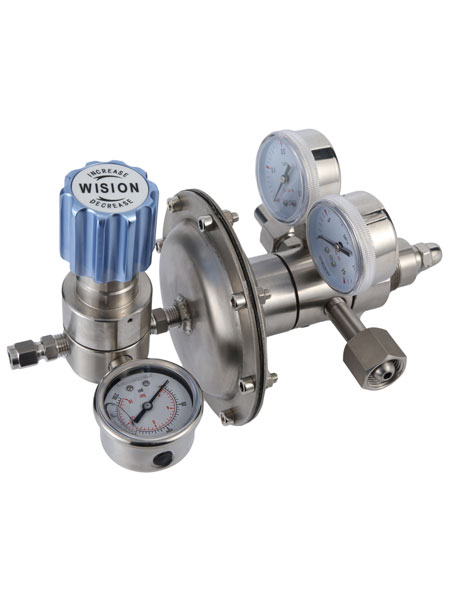

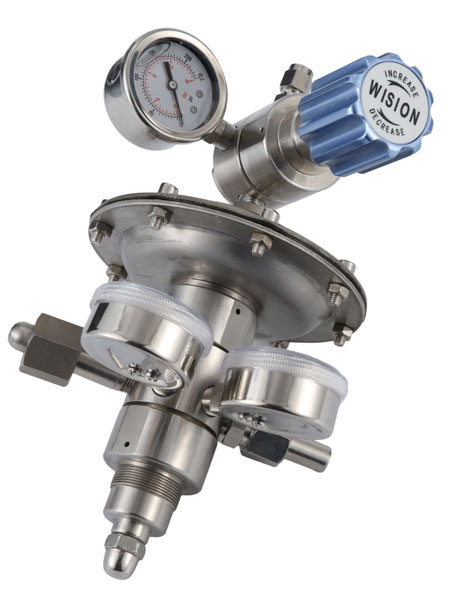

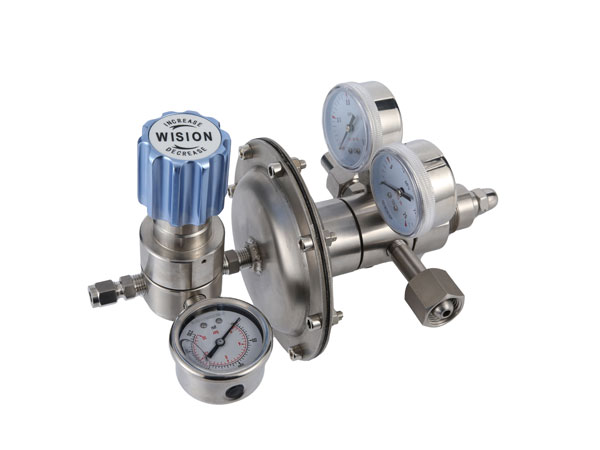

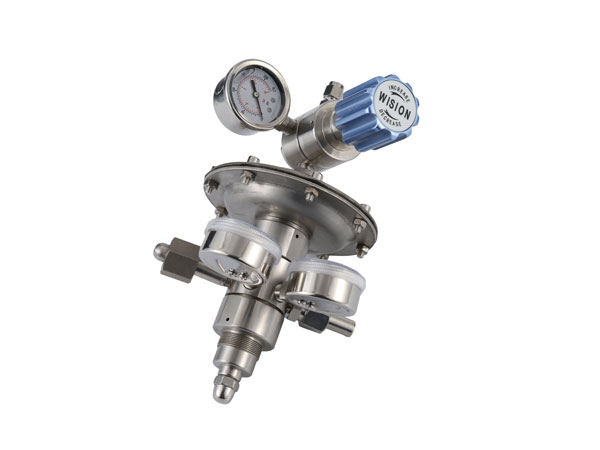

不锈钢先导减压器XRW31

不锈钢先导减压器XRW31

不锈钢先导减压器XRW31

XRW13系列不锈钢双级减压器,双级式膜片减压结构,输出压力稳定,适用于高纯气体、标准气体、腐蚀性气体和液体。可采用面板安装,适用范围:实验室、石油化学工业、测试设备。

服务热线: 021-60528933

先导减压器是通过调节减压器的输出压力来控制主阀的阀后压力,压力在调节范围内可任意调节,连续控制,实现阀后压力的连续、无级调节,可以远程控制、气动控制等多种控制方式,阀后压力受减压阀输出压力的控制,可以相等,也可以按一定比例变化,气控比率1:1到1:100。先导减压器适用于流体压力需要远程控制、精确控制的使用场合。


  • 先导减压器
    先导减压器
  • 3-removebg-preview (1)
    先导减压器
  • 设计特点Design features

    ● 母体与膜片采用硬密封形式。

    ● 母体螺纹:1/4" NPT(F)。

    ● 可采用面板式或墙式安装 。

    ● 可以远程控制,气动控制等多种控制方式 。

    ● 压缩空气压力0-7bar 。

    ● 动作灵敏,精度高 。

    ● 多种先导减压阀可选择。

    特性参数Characteristic parameters

    输入压力:3000,500 psig
    ➣  输出压力:0~25, 0~50,0~100,0~250 psig
    ➣  安全测试压力:1.5倍的最大输入压力
    ➣  适用温度: -40℃至+100℃(大于100℃咨询技术)
    ➣  泄漏率:2×10-8 atm cc/sec He
    ➣  Cv 值: 0.06
    ➣  气控比率1:1到1:100
    ➣  线性度:±5%F.S以下
    ➣  灵敏度:±3%F.S以下
    ➣  精度:±5%F.S以下

    产品材质Product material

    ➣  母体:316L , Brass , C276,TA2 ,蒙乃尔400,不锈钢衬氟
    ➣  上盖:304
    ➣  膜片:316L ,C276
    ➣  过滤网:316L (10μm)
    ➣  阀座:PCTFE, PTFE, PEEK, Vespel
    ➣  弹簧:316L
    ➣  阀芯顶杆:316L

    流量曲线图Flow curve

    流量曲线图

    安装尺寸图Installation dimensions


    母体孔位图Matrix bitmap

    母体孔位图


    订购指南ORDERING INFOUMATION
    系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项
    XRW31先导减压器
    L B D G G  0 0 0 0 P
    L:316L
    B:Brass
    C:C276
    T:TA2
    M:Monel
    CF:衬氟
    A
    B
    D
    G
    J
    M
    D:3000psig
    F:500psig
    G:0-250psig
    I:0-100psig
    K:0-50psig
    L:0-25psig
    Q:30"Hg Vac-30psig
    S:30"Hg Vac-60psig
    T:30"Hg Vac-100psig
    U:30"Hg Vac-200psig
    G:附压力表
     (Mpa)
    P:附压力表
    (psig/bar)
    W:无压力表
    00: 1/4" NPT(F)
    01: 1/4" NPT(M)
    23:CGA330
    24:CGA350
    27:CGA580
    28:CGA660
    30:CGA590
    52:G5/8"-RH(F)
    63:W21.8-14RH(F)
    64:W21.8-14LH(F)
    其他形式接头可供选择
    00: 1/4" NPT(F)
    01: 1/4" NPT(M)
    10:1/8"卡套接头
    11:1/4"卡套接头
    12:3/8"卡套接头
    15: 6mm卡套接头
    16: 8mm卡套接头
    74:M8×1-RH(M)
    其他形式接头可供选择
    P:面板式安装
    R:安全阀
    N:针阀
    D:膜片阀
