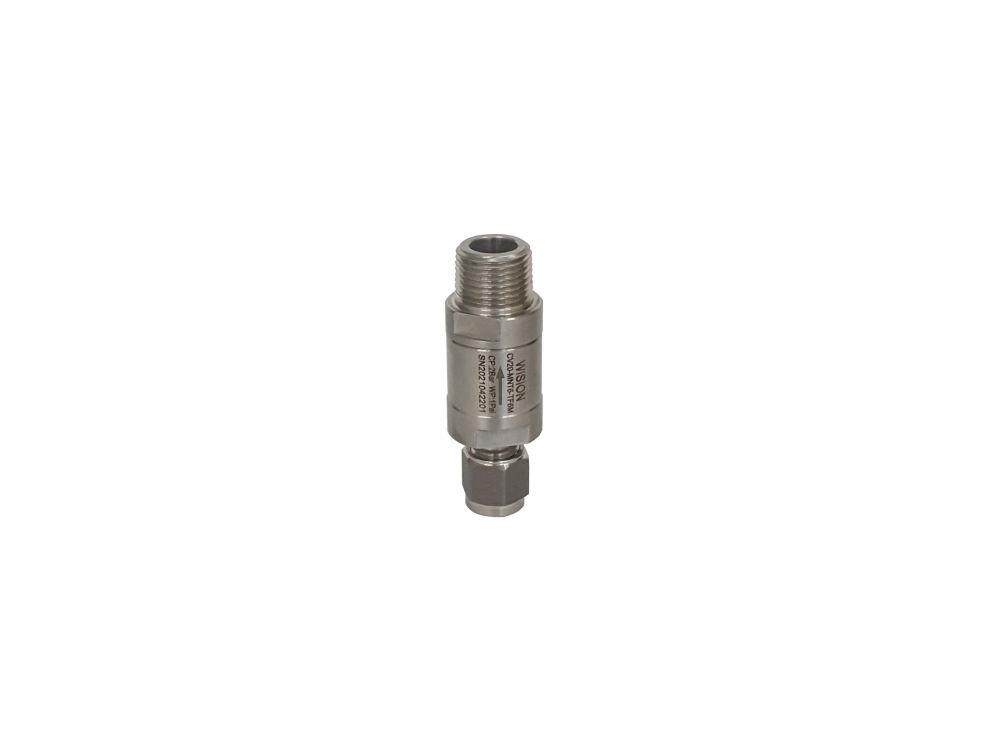

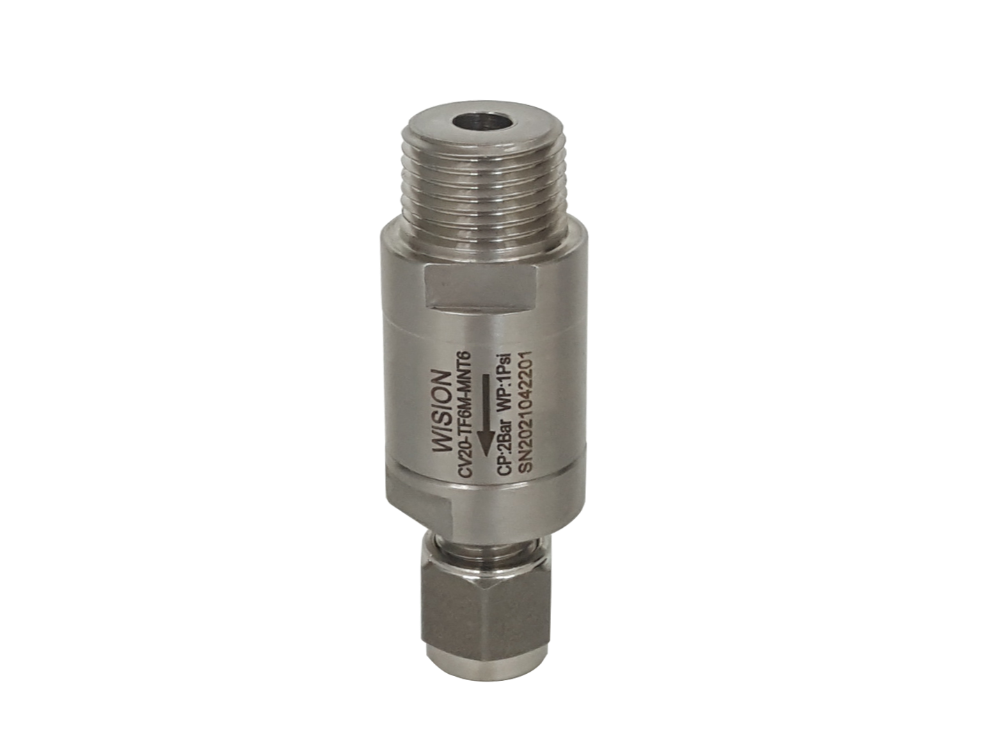

CV20/ACV单向阀

CV20/ACV单向阀

CV20/ACV单向阀结构紧凑,使用简单。可以用于多种气体和液体。开启压力1/3PSI、1PSI、3PSI、5PSI四种可选。最大工作压力200BAR和400BAR,工作温度-40℃至120℃。CV10为金属高压软管入口侧专用单向阀,CV20为管道用单向阀,螺纹有NPT、PT、G。ACV单向阀是铝合金材料,使用压力3MPA以下。

服务热线: 021-60528933

沃原阀门CV20/ACV单向阀结构紧凑,使用简单。可以用于多种气体和液体。

特性参数Characteristic parameters

基本型号 孔径 Cv 进气接口 出气接口 A(mm) C(mm) D(mm)
CV0-F4-M4 4.8 0.47 1/4"FNPT 1/4"MNPT 55 19
CV20-M2 4.8 0.16 1/8"MNPT 1/8"MNPT 45 16
CV20-TF3M 3mm卡套 3mm卡套 56 16 12
CV20-TF3 1/8"卡套 1/8"卡套 56 16 12
CV20-FNT2 4.8 0.47 1/8"FNPT 1/8"FNPT 48 16
CV20-MNT4 1/4"MNPT 1/4"MNPT 54 16
CV20-TF6M 6mm卡套 6mm卡套 60 16 14
CV20-TF4 1/4"卡套 1/4"卡套 60 16 14
CV20-FNT4 7.1 1.50 1/4"FNPT 1/4"FNPT 54 16
CV20-F4-M4 1/4"FNPT 1/4"MNPT 54 16
CV20-M4-F4 1/4"MNPT 1/4"FNPT 54 16
CV20-MNT6 3/8"MNPT 3/8"MNPT 72 22
CV20-TF8M 8mm卡套 8mm卡套 82 22 17.5
CV20-TF6 3/8"卡套 3/8"卡套 82 22 17.5
CV20-FNT6 13.5 2.60 3/8"FNPT 3/8"FNPT 76 22
CV20-MNT8 1/2"MNPT 1/2"MNPT 80 22
CV20-TF1OM 10mm卡套 10mm卡套 87 22 22
CV20-TF12M 12mm卡套 12mm卡套 87 22 22
CV20-TF8 1/2"卡套 1/2"卡套 87 22 22
CV20-FNT8 13.5 4.40 1/2"FNPT 1/2"FNPT 91 30
CV20-TF12 18.0 5.20 3/4"卡套 3/4"卡套 110 32 29
CV20-FNT12 3/4"FNPT 3/4"FNPT 105 32
CV20-FNT16 18.0 8.0 1"FNPT 1"FNPT 124 42
CV20-FNT20 26 12 1-1/4"FNPT/RC 1-1/4"FNPT/RC可选 92
CV20-FNT24 30 16 1-1/2"FNPT/RC 1-1/2"FNPT/RC可选 92
CV20-FNT32 40 20 2"FNPT/RC 2"FNPT/RC可选 92

备注:1、开启压力选择:在基本型号后加“开启压力值”的编号,如CV20-F6-7, 7PSI开启压力。
2、回座压力为开启压力之80%, 如开启压力为7PSIG,回座压力为5. 6PSIG。
