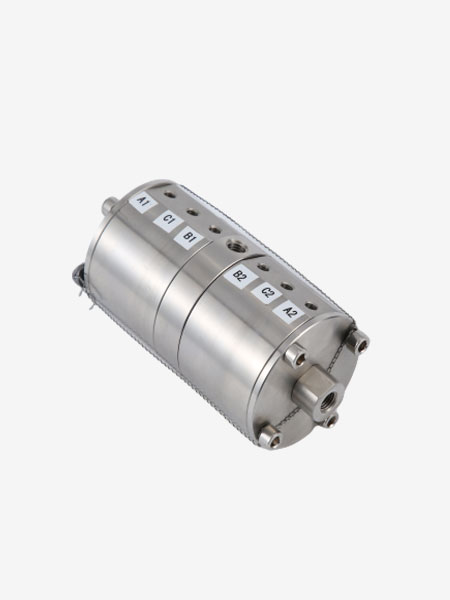

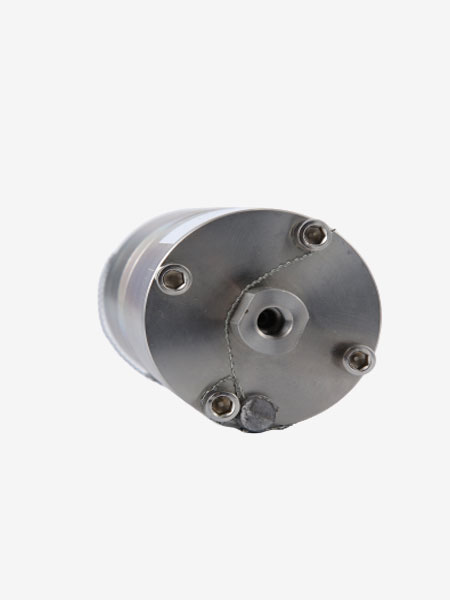

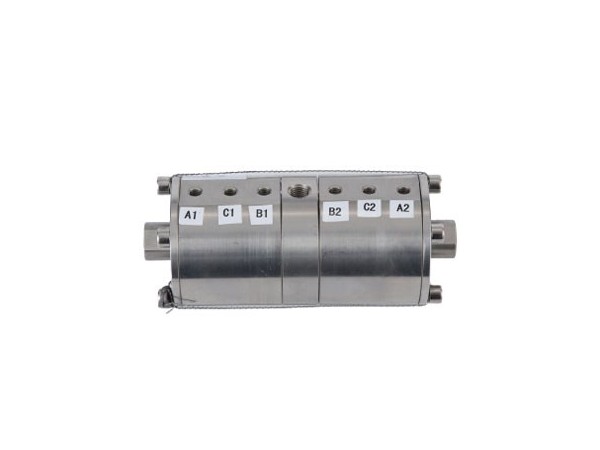

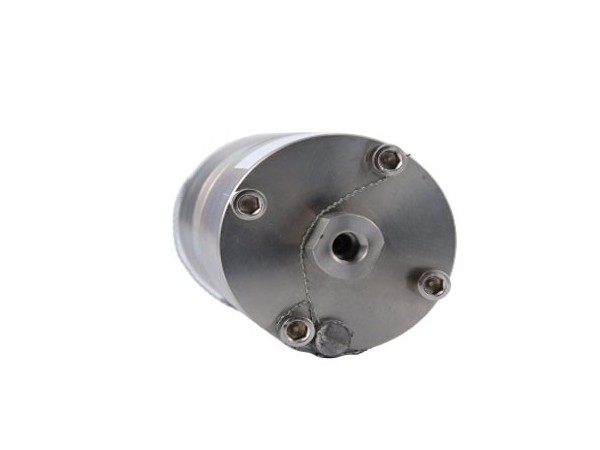

DV310高压气控阀

DV310高压气控阀

DV310高压气控阀

DV310高压气控阀

DV310高压气控阀

DV310高压气控阀

DV310系列高压气控阀门提供一系列功能,在多行业应用,耐用可靠, 为实验室流量控制要求提供解决方案。适用于高压油、气体和液体等介质。

服务热线: 021-60528933

DV210、DV310系列高压气控阀门提供一系列功能,在多行业应用,耐用可靠, 为实验室流量控制要求提供解决方案。适用于高压油、气体和液体等介质。


  • 高压气控阀
    高压气控阀
  • 高压气控阀
    高压气控阀
  • 高压气控阀
    高压气控阀

设计特点Design features

● 通过压缩空气(75-100 psi)快速驱动(~0.1秒)

● 耐用性和可靠性极高,可以远程控制

● 恒容设计(无脉冲流量)内部体积很小,流体无阻力

● 液体或气体(包括CO2),气密性好,可以用于真空

● 应用于0-20000psi和小于160℃的介质

● 多种密封材料可用

● 无脉冲开启/关闭(恒定体积设计)

● 可以2路或3路控制,可定制设计

● 二通阀DV210系列有A,B两个通气端口,A通气关闭阀门,B通气阀门打开,C口是呼吸口

特性参数Characteristic parameters

➣  调节压力:
➣  安全测试压力:1.5 倍的最大输入压力
➣  安全测试压力:1.5 倍的最大输入压力
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  泄漏率:无气体泄漏
➣  CV值:0.8,1.1,2.6,3.2,5,7,11,17,25

产品材质Product material

➣  母体:304,316L
➣  上盖:304,316L
➣  O型圈:氟橡胶
➣  阀 座: 316L
➣  密封件: Viton, Teflon, Buna-N, UHMW-PE, EPDM, AFLAS, Chemraz
➣  阀芯顶杆: 316L

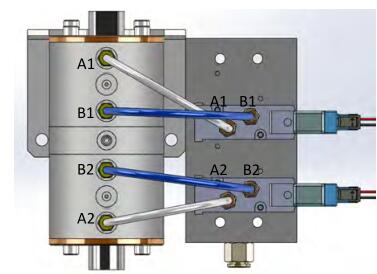

电磁阀控制气控阀原理
压缩空气压力75-100 psi, 电磁阀将空气引导到气控阀的气动端口。对于三通阀DV310系列有A1,B1和A2,B2四个通气端口,和C1,C2两个呼吸口。

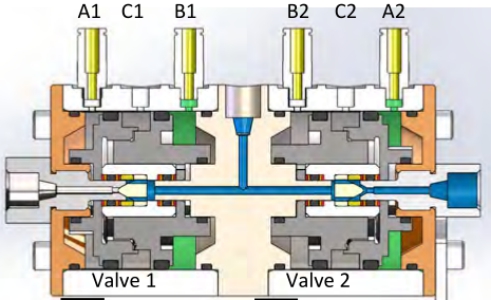

A1和B2通气,阀门右侧关闭,左侧打开

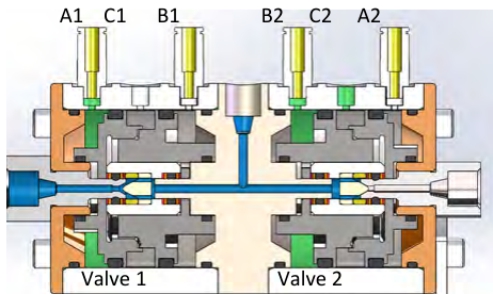

A2和B1通气,阀门左侧关闭,右侧打开

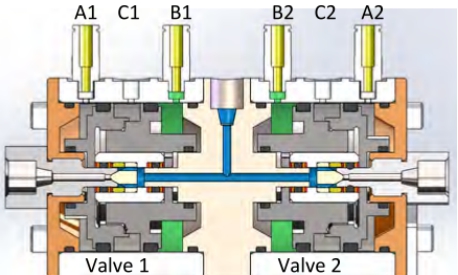

A1和A2通气, 阀门左右侧同时打开
B1和B2通气, 阀门左右侧同时关闭

4

5

6

7
