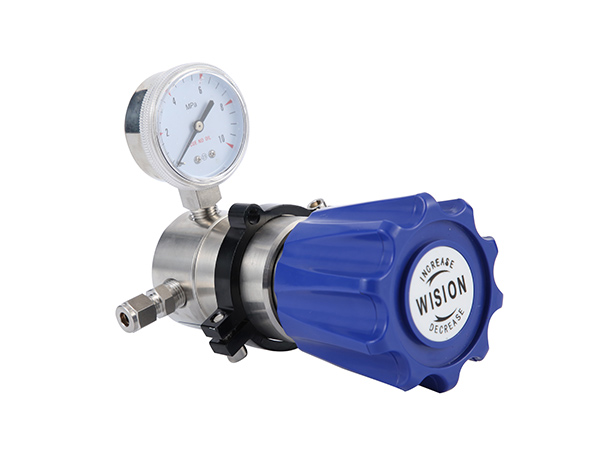

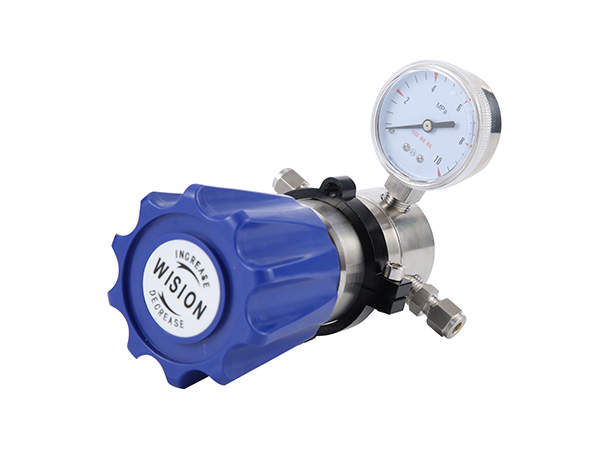

高压背压阀RW72

高压背压阀RW72

高压背压阀RW72

高压背压阀RW72

RW72系列不锈钢高压背压阀,不锈钢活塞压力传输,压力控制准确,用手调节上游压力,适用于纯净气体、标准气体、腐蚀性气体、液体等。

服务热线: 021-60528933

RW72高压背压阀,不锈钢活塞压力传输,压力控制准确,用手调节上游压力,适用于纯净气体、标准气体、腐蚀性气体、液体等。

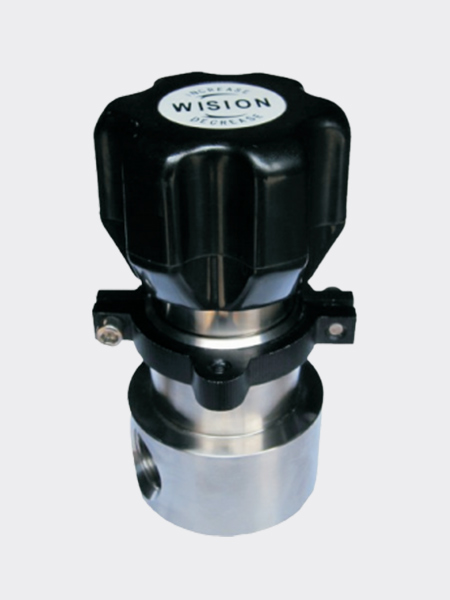

  • 手动调节
    手动调节

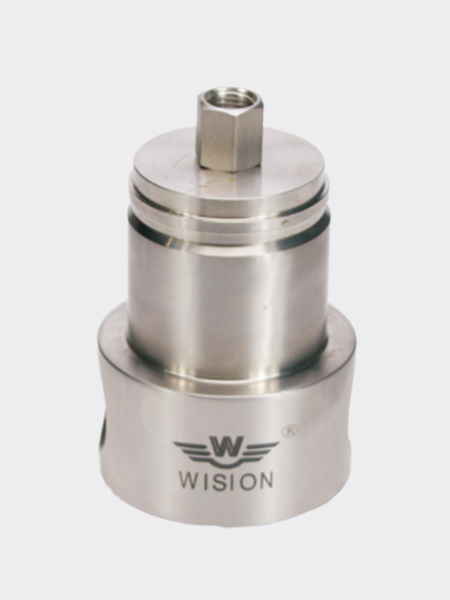

  • 气控调节
    气控调节

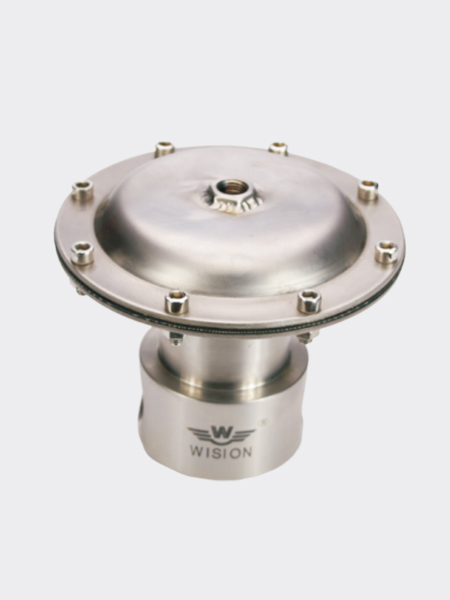

  • 气室调节
    气室调节

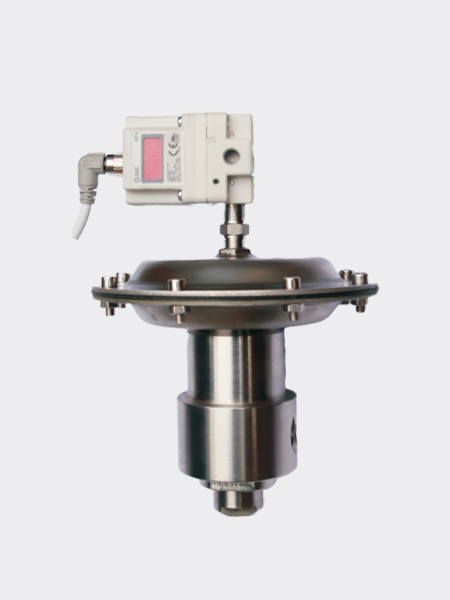

  • 电气比例阀
    电气比例阀

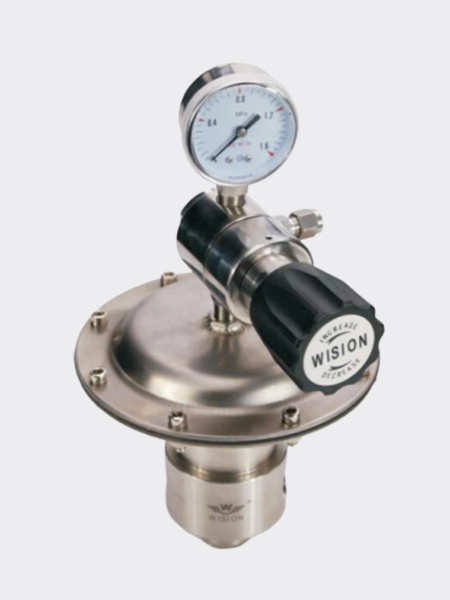

  • 先导调节
    先导调节

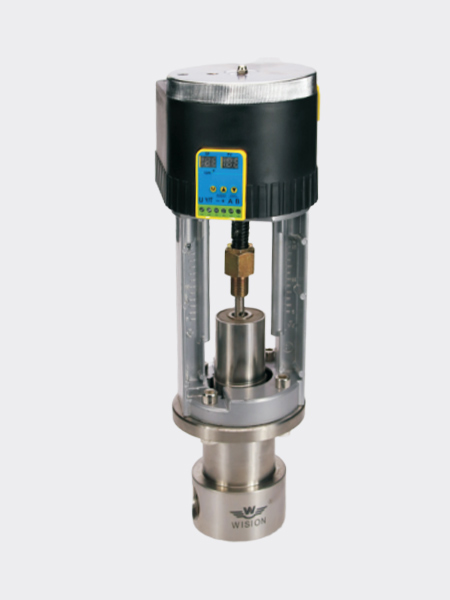

  • 电动调节
    电动调节

设计特点Design features

● 活塞式减压结构。

● 母体螺纹:1/4 NPT(F)。

● 内设过滤网。

● 可采用面板或墙式安装。

适用范围Scope of application

● 实验室。

● 气体分析测试。

● 流体控制。

● 石油化学工业。

● 测试设备。

特性参数Characteristic parameters

➣  最大输入压力:6000Psig
➣  调节压力:0~500, 0~800, 10~1500,15~2500,25~4000,50~6000psig
➣  安全测试压力:150% 最大额定压力
➣  适用温度: -40℃至+150℃,+230℃,+300℃(可定制)
➣  泄漏:无气体泄露
➣  Cv值:0.06, 0.08, 0.2,0.4,0.6,1.2, 2

产品材质Product material

➣  母体:316L,Brass,C276,TA2
➣  上盖:304
➣  O型圈:Buna-N,Viton
➣  阀座:PCTFE,Teflon,Vespel
➣  密封件:PCTFE
➣  阀芯顶杆:316L

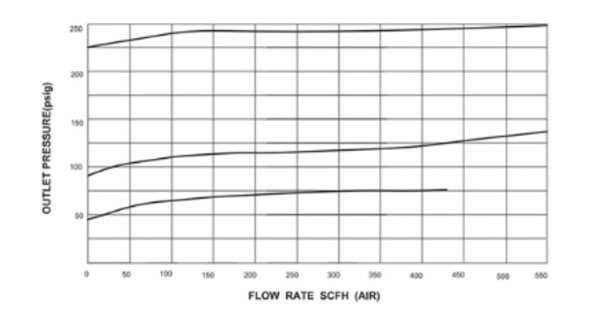

流量曲线图Flow curve

流量曲线图

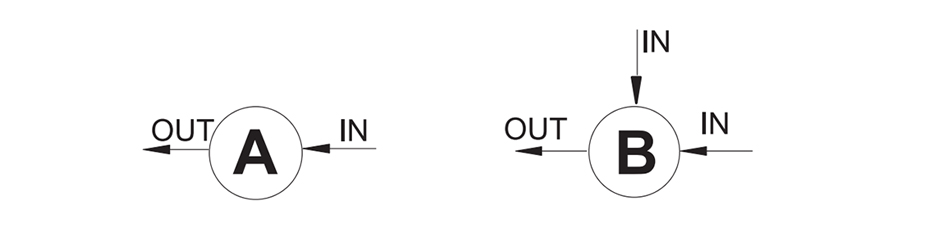

母体孔位图Matrix bitmap

母体孔位图
订购指南 ORDERING INFORMATION
系列型号 母体材质 母体孔位 调节压力 压力表 进气形式 出气形式 选项
RW72背压阀
HTRW72高温背压阀
ARW72气控背压阀
DRW72气室背压阀
XRW72先导背压阀
LRW72液体背压阀
ERW72电动背压阀
EARW72电气比例背压阀
L A G  G  O2 O2 P
L:316L
S:304
B:Brass
C:C276
T:TA2
A
B
L:0-500psig
K:0-800psig
I:10-1500psig
H:15-2500psig
G:25-4000psig
Q:50-6000psig
G:附压力表
 (Mpa)
P:附压力表
(psig/bar)
W:无压力表
00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
03:3/8NPT(M)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
其他形式接头可供选择
00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
03:3/8NPT(M)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
其他形式接头可供选择
P:面板式安装
