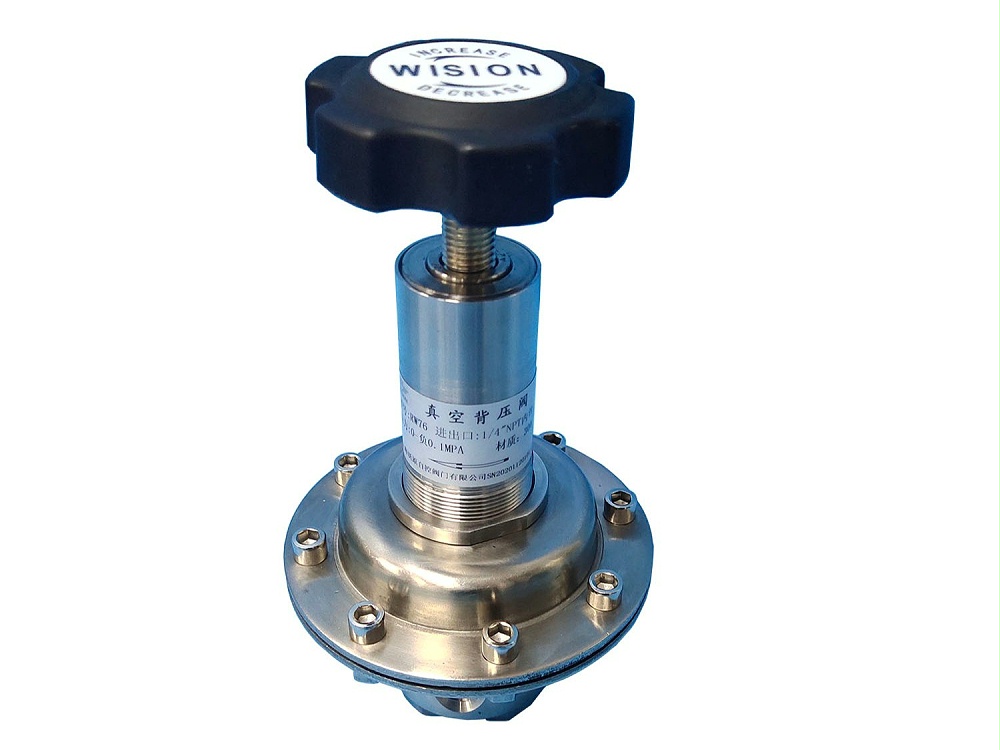

真空背压阀RW76

真空背压阀RW76

真空背压阀RW76

真空背压阀RW76

RW76系列真空背压阀,不锈钢膜片压力传输,压力控制准确,用于调节管道真空压力的大小,适用于标准气体、腐蚀性气体、液体等。可面板安装。

服务热线: 021-60528933

RW76系列真空背压阀,不锈钢膜片压力传输,压力控制准确,用于调节管道真空压力的大小,适用于标准气体、腐蚀性气体、液体等。可面板安装。

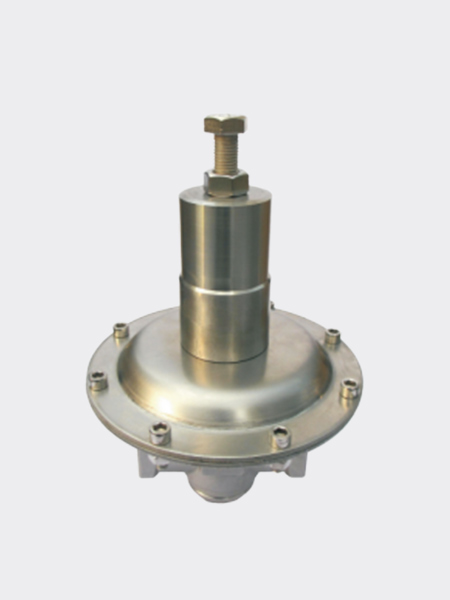

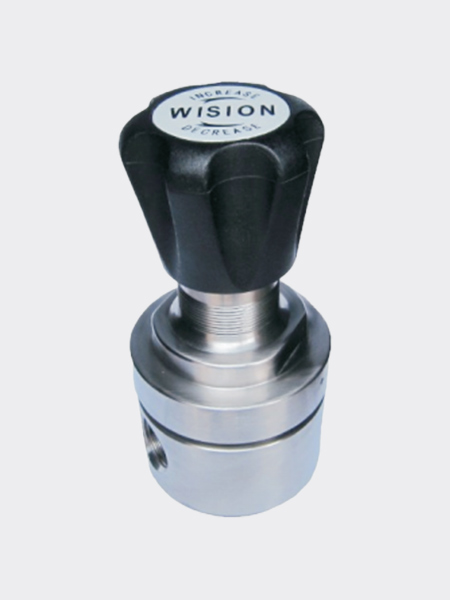

  • 手动调节
    手动调节

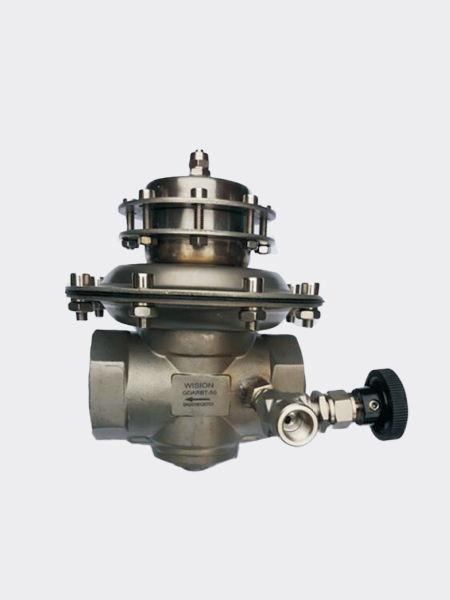

  • 气控调节
    气控调节

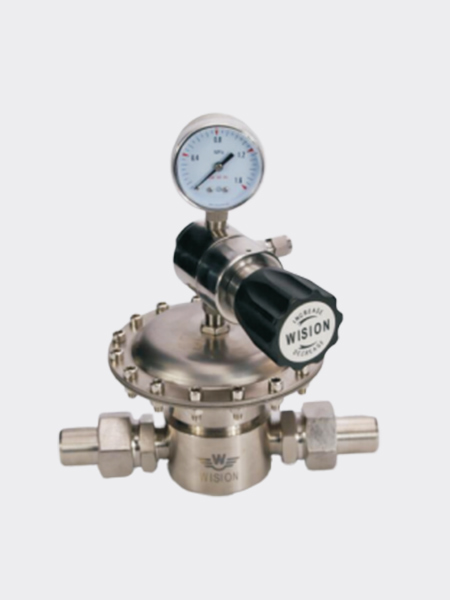

  • 先导调节
    先导调节

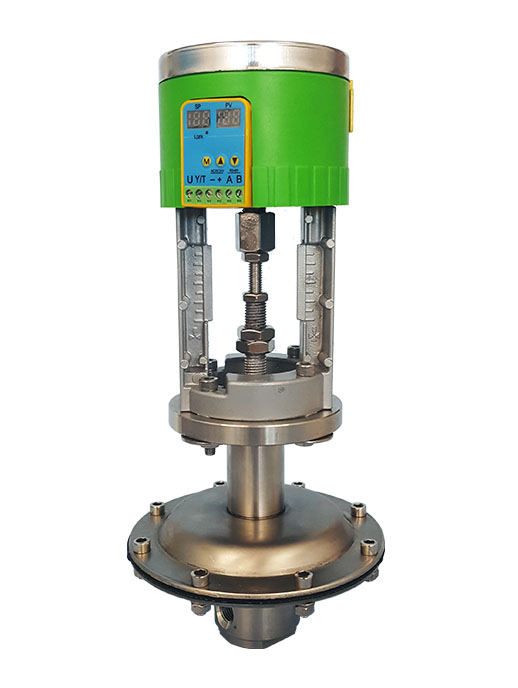

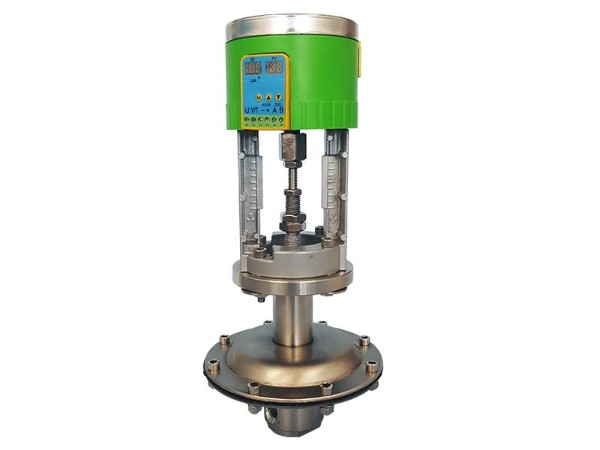

  • resource/images/11ede55e309e46889001f8d1a1dd68e7_5.jpg
    电动调节
  • 高温型
    高温型

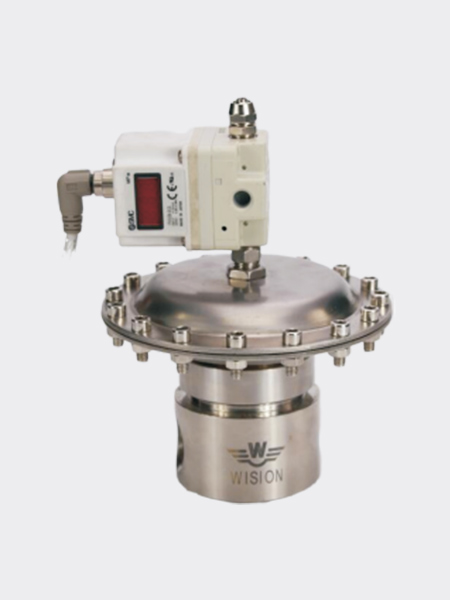

  • 电气比例阀
    电气比例阀

设计特点Design features

● 母体与膜片采用软密封形式

● 母体螺纹:1/4"-2" NPT(F)

● 可采用面板式或墙式安装

适用范围Scope of application

● 实验室

● 气体分析

● 流体控制

● 石油化学工业

● 测试设备

特性参数Characteristic parameters

➣  最大输入压力:28inHg(vac),(-14.5psig),0~-7.5psig
➣  设计试验压力:最大额定压力的150%
➣  泄漏:内部无气体泄漏,外部≤2*10-8,大气压·毫升/秒氦气
➣  适应温度 :-40℃至+100℃(大于100℃咨询技术)
➣  Cv值: 0.06~17

产品材质Product material

➣  母体:316L, Brass,304, C276, TA2, PVDF,PTFE,不锈钢衬氟
➣  膜 片:316L,C276,PTFE,NBR, VITON, EPDM, PEEK
➣  O型圈:NBR,VITON,EPDM,PTFE
➣  阀 座: PTFE,PCTFE, PEEK,Vespel, 316L
➣  弹 簧: 316L
➣  阀芯顶杆: 316L

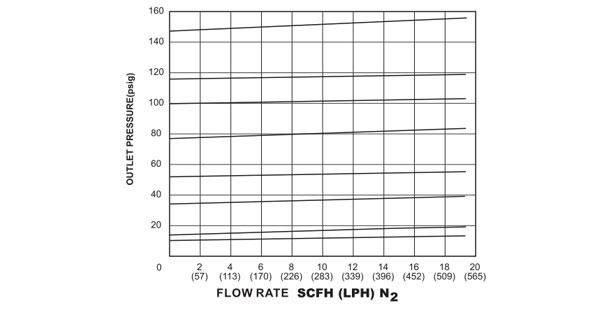

流量曲线图Flow curve

流量曲线图

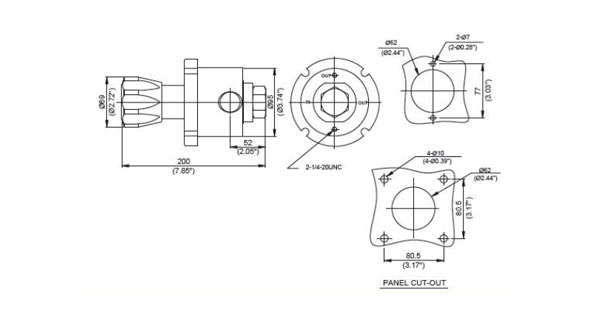

安装尺寸图Installation dimensions

安装尺寸图

母体孔位图Matrix bitmap

母体孔位图


订购指南 ORDERING INFORMATION
系列型号 母体材质 母体孔位 调节压力 压力表 进气形式 出气形式 选项
RW76真空背压阀
HTRW76高温背压阀
ARW76气控背压阀
XRW76先导背压阀
LRW76液体背压阀
ERW76电动背压阀
EARW76电气比例背压阀
L B D G  O2 O2 P
L:316L
B:Brass
S:304
C:C276
T:TA2
PD:PVDF
PF:PTFE
CF:衬氟
A
B
D:0-0.05MPA(-7.5PSIG)
K:0-0.1MPA(-14.5PSIG)
G:附压力表
 (Mpa)
P:附压力表
(psig/bar)
W:无压力表
00:1/4NPT(F)
02:3/8NPT(F)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
其他形式接头可供选择
00:1/4NPT(F)
02:3/8NPT(F)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
其他形式接头可供选择
P:面板式安装
