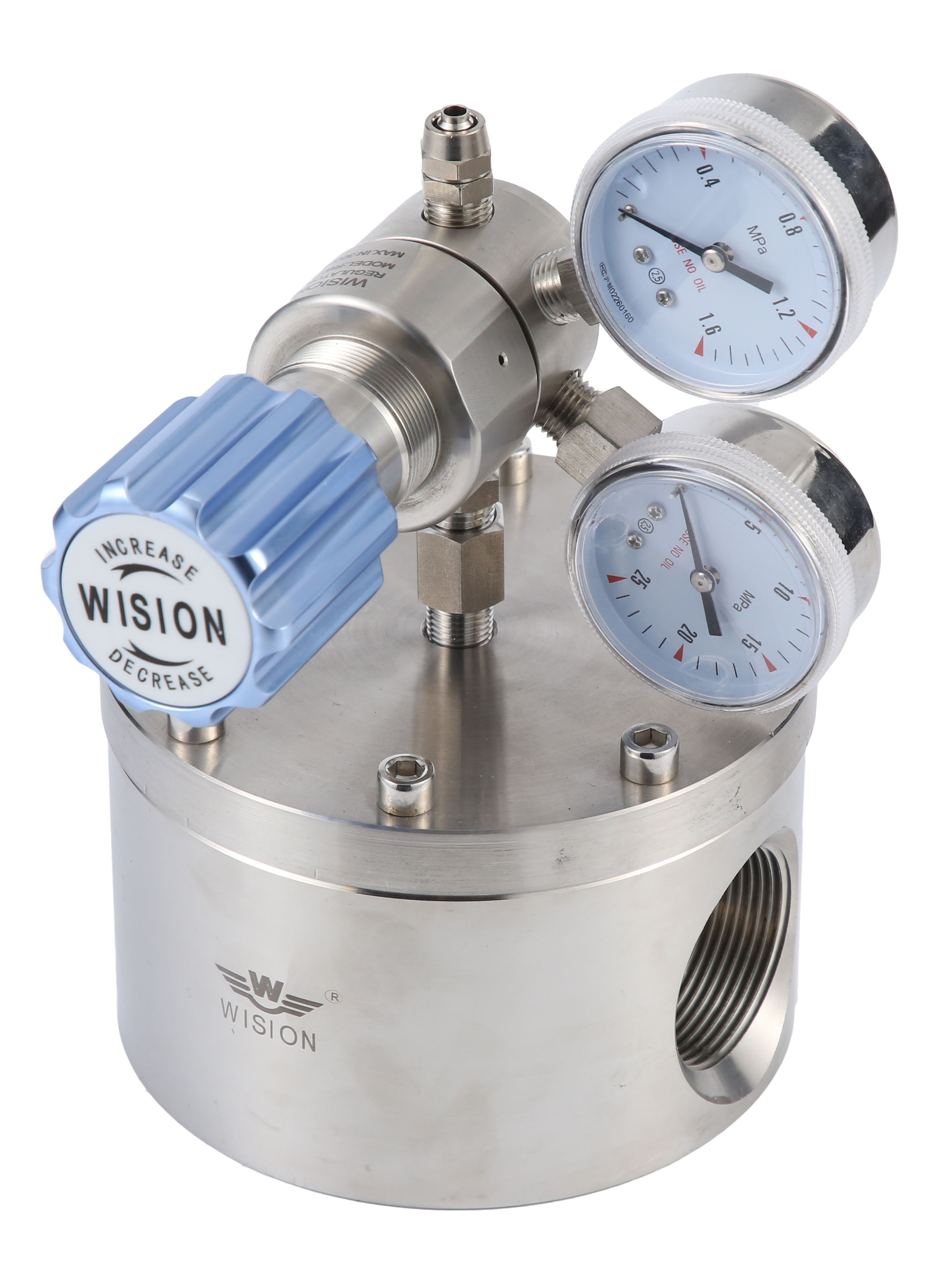

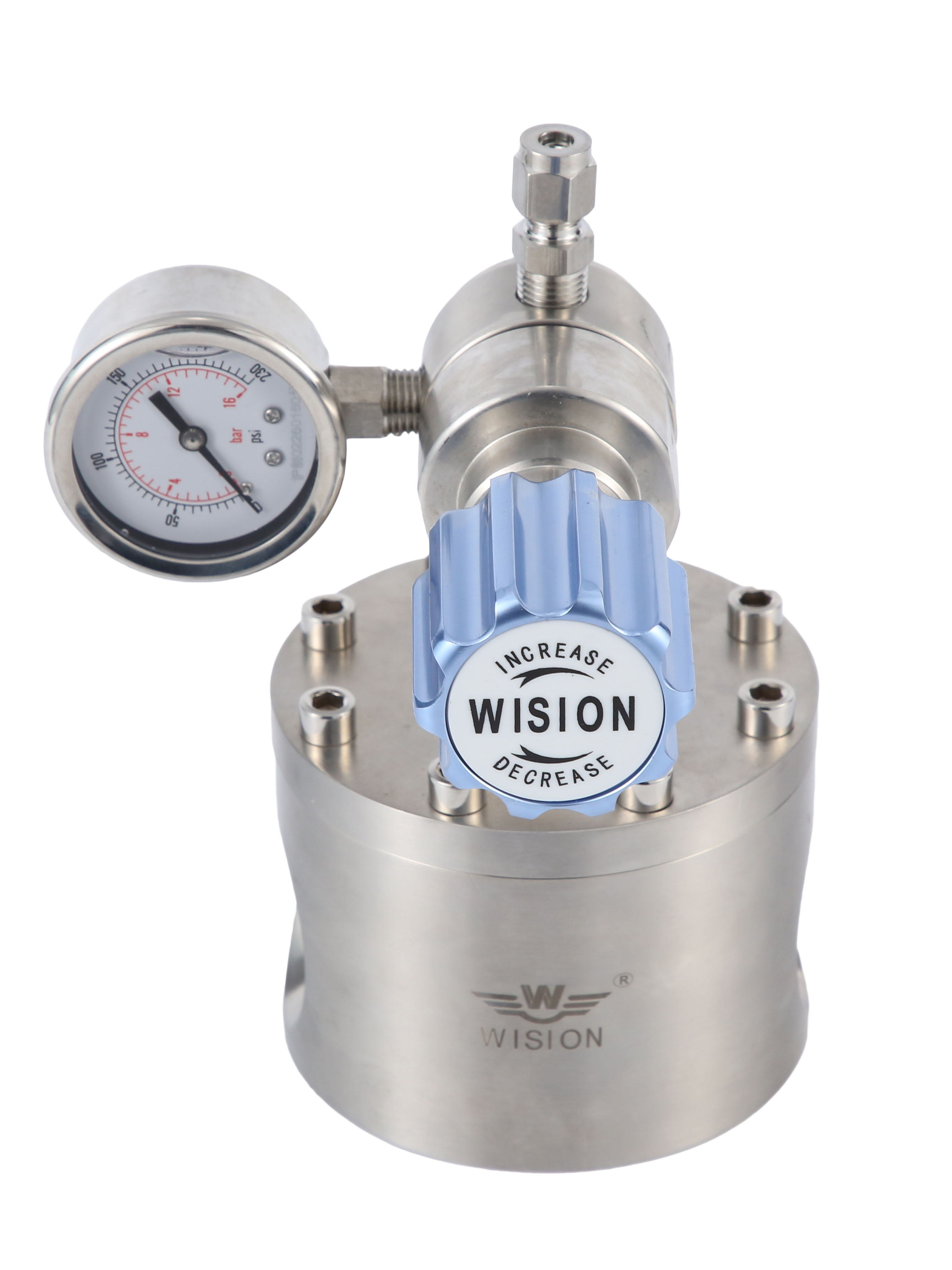

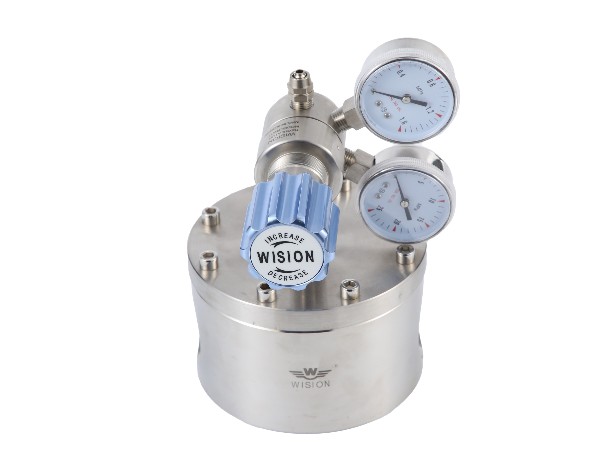

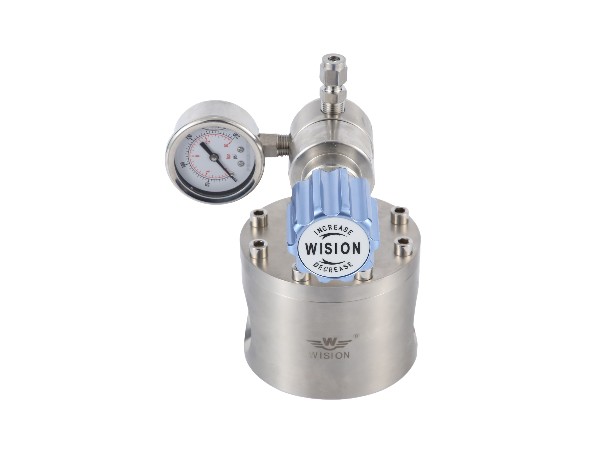

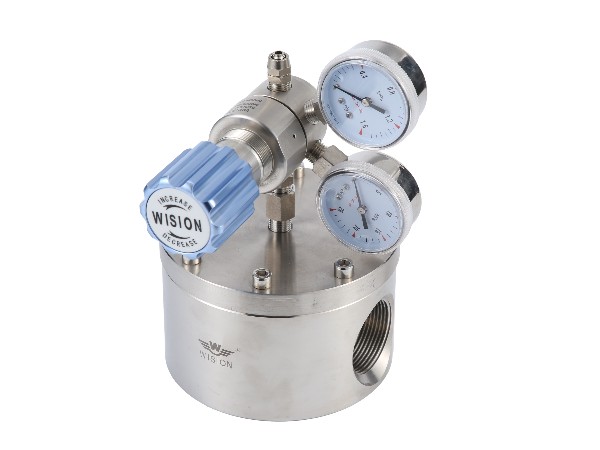

RW200精密背压阀

RW200精密背压阀

RW200精密背压阀

RW200精密背压阀

沃原阀门RW200精密背压阀的气室设计,其背压精度比弹簧式背压阀高5倍,可达6000Psig,精度高,稳定性好,气液两相条件下的性能优良,适用于纯净介质和腐蚀性介质。

服务热线: 021-60528933

RW200精密背压阀的气室设计,其背压精度比弹簧式背压阀高5倍,可达6000Psig,精度高,稳定性好,气液两相条件下的性能优良,适用于纯净介质和腐蚀性介质。

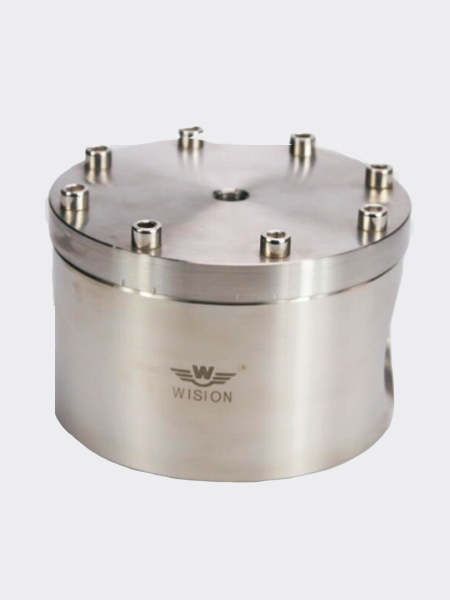

  • 高温型
    高温型
  • 气控调节
    气控调节

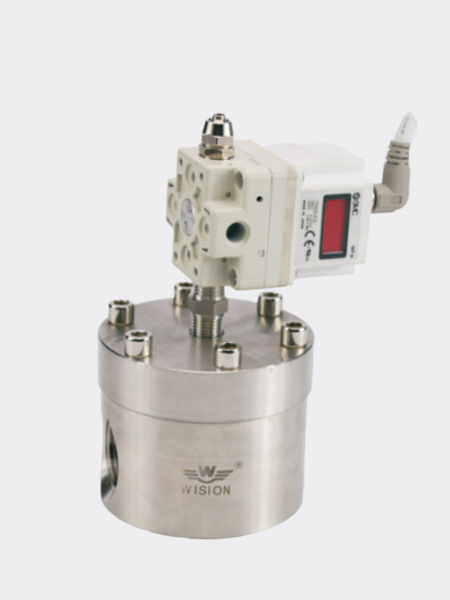

  • 电气比例阀
    电气比例阀

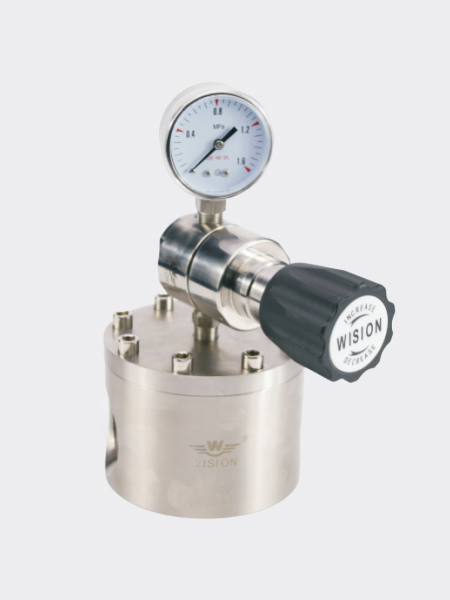

  • 先导调节
    新款先导调节

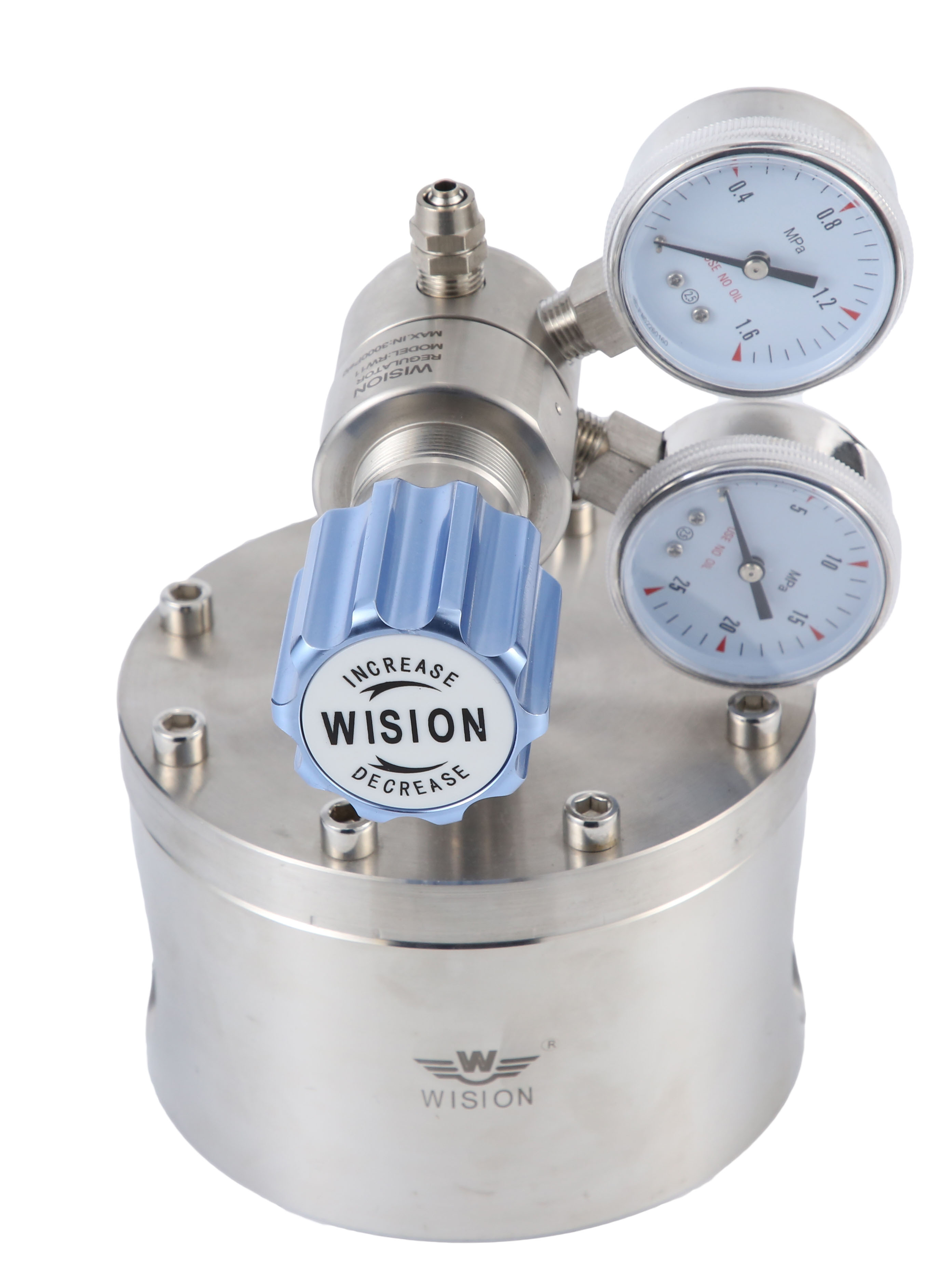

  • resource/images/019bfafa18714152a44460512018a431_14.jpg
    新款先导调节
  • 新高温
    新款高温型

设计特点Design features

● 气室设计比传统的弹簧调压器精度5倍。

● 柔性膜片无摩擦。

● 先导阀设定压力点,背压阀稳定系统压力。

● 两种工作方式:1、弹簧减压阀手动调整;2、电气比例阀调节,可以电脑控制压力。

● 温度高达300℃。

特性参数Characteristic parameters

➣  最大输入压力:6000Psig
➣  调节压力:0~ 500,0~800,10~1500,15~2500,25~4000,50~6000Psig
➣  安全测试压力:150% 最大额定压力
➣  适用温度:40°F至+446°F, -40°C至+230℃(大于230℃咨询技术)
➣  泄漏:最大2滴/分钟
➣  Cv值:0.01,0.02,0.06, 0.1, 0.2,0.4,0.6,0.8,1.2, 2,2.6,4,6,10,15,28,40,52,63,80

产品材质Product material

➣  母体:316L,304,C276,TA2,PVDF
➣  上盖:316L,304
➣  膜片:PTFE,PTFE+C,PEEK,316L,C276
➣  阀座:PCTFE,Vespel,金属阀座

母体孔位图Matrix bitmap

母体孔位图
订购指南 ORDERING INFORMATION
系列 母体材质 母体孔位 输入压力 压力表 进气形式 出气形式
RW200精密背压阀
XRW200先导型
EARW200电气比例
HTRW200高温型
L B D G 02 02
L:316L
S:304
C:C276
T:TA2
P:PVDF
A
B
L:0-500Psig
K:0-800Psig
I:10-1500Psig
H:15-2500Psig
G:25-4000Psig
J:50-6000Psig
(限气动执行器)
G:附压力表(Mpa)
P:附压力表(Psig/bar)
W:无压力表
1/4"(6)
1/2"(15)
3/4"(20)
1"(25)
1-1/4"(32)
1-1/2"(40)
2"(50)
2.5"(65)
3"(80)
4"(100)
其它接头形式可供选择
1/4"(6)
1/2"(15)
3/4"(20)
1"(25)
1-1/4"(32)
1-1/2"(40)
2"(50)
2.5"(65)
3"(80)
4"(100)
其它接头形式可供选择
