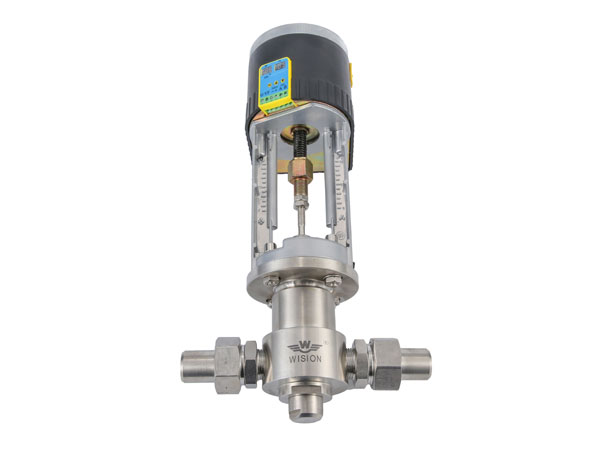

不锈钢电动减压器ERW43

不锈钢电动减压器ERW43

ERW43高压系列电动减压器,采用活塞式减压结构,输出压力稳定,主要用于高输入压力要求,最大压力达6000 psig,适用于纯净气体、标准气体、腐蚀性气体和液体等,可采用面板安装,不锈钢减压器适用于实验室、石油化学工业、气体分析测试、流体控制,测试设备等。

服务热线: 021-60528933

电动减压器由直行程电动执行机构和低流阻直通单座阀体组成.电动执行机构为电子式一体化结构,内有伺服放大器,可远程控制,电脑控制,输入控制信号(4-20mA DC或0-5VDC)及电源即可控制阀门开度,达到对压力、流量工况参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。


  • 电动减压器
    电动减压器
  • 设计特点Design features

    ● 活塞式减压结构。

    ● 母体螺纹:3/8" - 1" NPT(F)

    ● 内设过滤网。

    ● 可采用面板式或墙式安装。

    ● 可以远程控制,可电脑控制,PLC控制。

    ● 动作灵敏,精度高。

    特性参数Characteristic parameters

    ➣  最大输入压力: 6000psig
    ➣  输出压力:0~500, 0~800, 10~1500,15~3000 ,25~4000,50-6000psig
    ➣  安全测试压力:1.5 倍的最大输入压力
    ➣  适用温度:-40℃至+100℃(大于100℃可定制)
    ➣  泄漏率:泡沫测试
    ➣  Cv 值: 0.6,1.8
    ➣  电压: AC24V 和DC24V
    ➣  输入信号:0-5mA, 0-10mA 4-20mA

    产品材质Product material

    ➣  母 体:316L,304, Brass,不锈钢衬氟,17-4,17-7,C276,TA2,Monel
    ➣  上盖: 304
    ➣  阀 座: PCTFE ,PTFE,PEEK, Vespel
    ➣  弹簧:316L
    ➣  阀芯顶杆: 316L,司太莱合金,碳化钨
    ➣  O形圈: Buna-N, Viton,PTFE,RPTFE,PCTFE

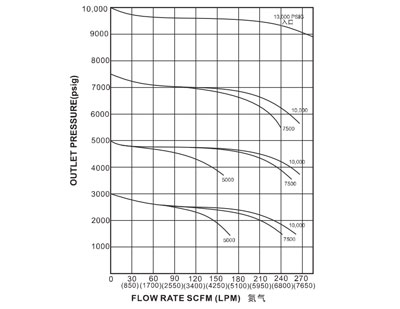

    流量曲线图Flow curve

    流量曲线图

    安装尺寸图Installation dimensions


    母体孔位图Matrix bitmap

    安装尺寸图


    订购指南 ORDERING INFORMATION
    系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项
    L B C D G  00 00 P

    ERW43电动减压器
    L:316L
    S:304
    B:Brass
    CF:衬氟
    4:17-4
    7:17-7
    C:C276
    T:TA2
    M:Monel
    A
    B
    D
    G
    J
    M
    C:6000psig
    D:3000psig
    C:0-6000psig
    D:0-3000psig
    E:0-1500psig
    F:0-800psig
    G:0-500psig
    G:附压力表
     (Mpa)
    P:附压力表
    (psig/bar)
    W:无压力表
    02:3/8"NPT(F)
    04:1/2"NPT(F)
    06:3/4"NPT(F)
    08:1"NPT(F)
    10:3/8"卡套接头
    11:1/2"卡套接头
    12:10mm卡套接头
    14:12mm卡套接头
    其他形式接头可供选择
    02:3/8"NPT(F)
    04:1/2"NPT(F)
    06:3/4"NPT(F)
    08::1"NPT(F)
    10:3/8"卡套接头
    11:1/2"卡套接头
    12:10mm卡套接头
    14:12mm卡套接头
    其他形式接头可供选择
    P:面板式安装
    R:泄压阀
    ZR:自泄压
    SR:自泄压带回收口
