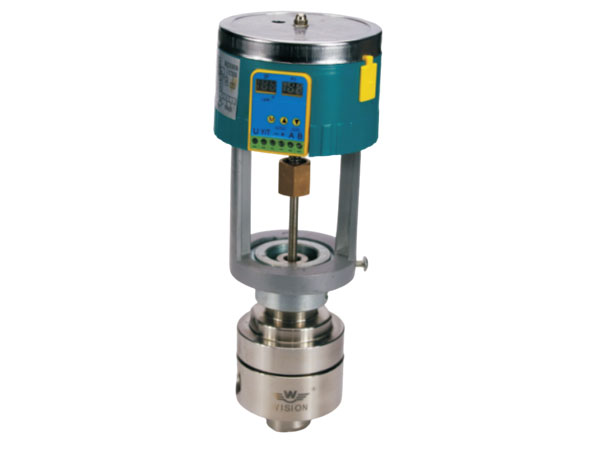

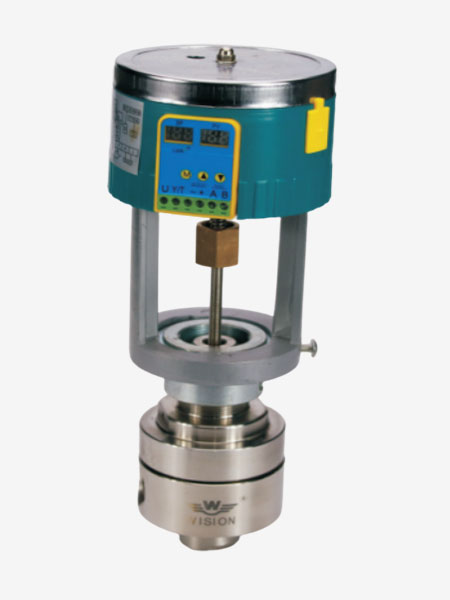

不锈钢电动减压器ERW52

不锈钢电动减压器ERW52

ERW52系列不锈钢电动减压器,膜片式减压结构,输出压力受进口压力的变化影响小,输出压力更平稳,适用于纯净气体,腐蚀性气体,液体等。可采用面板安装,不锈钢减压器适用于实验室、石油化学工业、测试设备等。

服务热线: 021-60528933

电动减压器由直行程电动执行机构和低流阻直通单座阀体组成.电动执行机构为电子式一体化结构,内有伺服放大器,可远程控制,电脑控制,输入控制信号(4-20mA DC或0-5VDC)及电源即可控制阀门开度,达到对压力、流量工况参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。


  • 先导减压器
    先导减压器

设计特点Design features

● 单级式减压结构。

● 母体与膜片采用硬密封形式。

● 母体螺纹:1/4"NPT(F)。

● 内设过滤网。

● 可采用面板式或墙式安装。

● 可以远程控制,气动控制等多种控制方式。

● 动作灵敏,精度高。

特性参数Characteristic parameters

➣  最大输入压力:500,1500,3000 psig
➣  输出压力:0~15, 0~25,0~50,0~100,0~250psig
➣  安全测试压力:1.5倍的最大输入压力
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  泄漏率:2×10-8 atm cc/sec He
➣  Cv 值 : 0.06,0.08,0.2,0.6
➣  电压: AC24V 和DC24V
➣  输入信号:0-5mA, 0-10mA 4-20mA

产品材质Product material

➣  母体:316L ,304,Brass , C276, TA2, 蒙乃尔400, 不锈钢衬氟
➣  上盖: 304
➣  膜片:316L,C276
➣  过滤网:316L(10μm)
➣  阀座: PCTFE, PTFE, PEEK, Vespel
➣  弹簧:316L
➣  阀芯顶杆:316L

流量曲线图Flow curve

流量曲线图

安装尺寸图Installation dimensions


母体孔位图Matrix bitmap

安装尺寸图


订 购 指 南ORDERING INFORMATION
系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项
ERW52电动减压器
L B D F G  OO OO P
L:316L
S:C276
B:Brass
C:C276
T:TA2
M:Monel
CF:衬氟
A
B
D
G
J
M
D:3000psig
E:1500psig
F:500psig
G:0-250psig
I:0-100psig
K:0-50psig
L:0-25psig
M:0-15psig
Q:30"Hg Vac-30psig
S:30"Hg Vac-60psig
T:30"Hg Vac-100psig
U:30"Hg Vac-200psig
G:附压力表
(Mpa)
P:附压力表
(psig/bar)
W:无压力表
00:1/4NPT(F)
01:1/4NPT(M)
23:CGA330
24:CGA350
27:CGA580
28:CGA660
30:CGA590
52:G5/8-RH(F)
63:W21.8-14RH(F)
64:W21.8-14LH(F)
其他接头可供选择
00:1/4NPT(F)
01:1/4NPT(M)
10:1/8卡套接头
11:1/4卡套接头
12:3/8卡套接头
15:6mm卡套接头
16:8mm卡套接头
74:M8*1-RH(M)
其他接头可供选择
P:面板式安装
R:安全阀
N:针阀
D:膜片阀
R:泄压阀
ZR:自泄压
SR:自卸压带回收口
