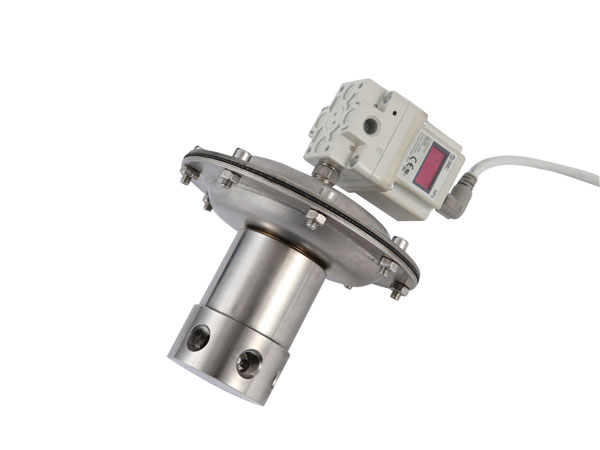

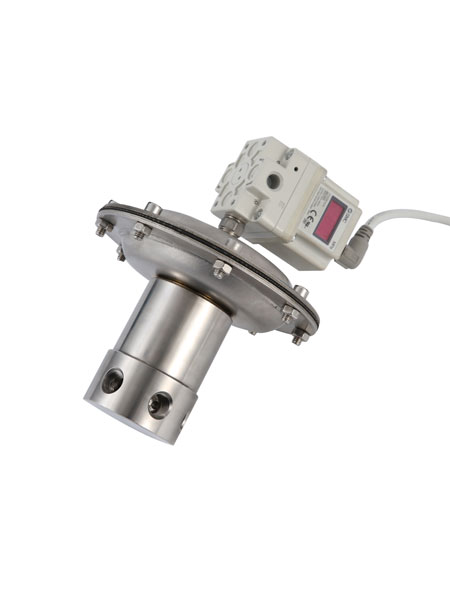

不锈钢电气比例减压器EARW42

不锈钢电气比例减压器EARW42

EARW42高压系列电气比例减压器,活塞式减压结构,输出压力稳定,主要用于高输入压力要求,最大压力10000Psig,适用于纯净气体、标准气体、腐蚀性气体、液体等。可采用面板安装,不锈钢减压器适用于实验室、石油化学工业、测试设备。

服务热线: 021-60528933

电气比例阀减压器是根据控制电信号来调整阀后压力的大小,控制阀后流体压力。压力在调节范围内可任意调节,连续控制,实现阀后压力的连续、无级调节,可执行远程控制、程序控制、电脑控制和PLC控制等多种控制方式,对于流体压力需要远程控制、精确控制的使用场合,适宜选用电气比例减压器。


  • 电气比例减压器
    电气比例减压器
  • 设计特点Design features

    ● 活塞式减压结构。

    ● 母体螺纹:1/4" NPT(F),3/8 NPT(F)。

    ● 内设过滤网。

    ● 可采用面板式或墙式安装。

    ● 可以远程控制,可电脑控制,PLC控制等多种控制方式。

    ● 动作灵敏,精度高。

    特性参数Characteristic parameters

    ➣  最大输入压力:不锈钢10000psig,黄铜 6000psig
    ➣  输出压力:0~500,0~800,10~1500,15~3000,25~4000,50~6000,200~10000psig(定制)
    ➣  安全测试压力:1.5 倍的最大输入压力
    ➣  适用温度:-40℃至+100℃(大于100℃可定制)
    ➣  泄漏率:泡沫测试
    ➣  Cv值: 0.06 ,0.08, 0.12
    ➣  供电电压: DC24V ,DC12-15V
    ➣  输入信号:DC4-20mA,DC0-20mA(汇式) DC0-5V, DC0-10V,
    ➣  输出信号:DC1-5V ,DC4-20mA(汇式)
    ➣  线性度:±1%F.S以下
    ➣  灵敏度:±0.6%F.S以下
    ➣  精度:±1%F.S以下

    产品材质Product material

    ➣  母体:316L,304,Brass,不锈钢衬氟,17-4,17-7,C276,TA2,Monel
    ➣  上盖: 304
    ➣  阀 座:PCTFE ,PTFE,PEEK,Vespel
    ➣  弹簧:316L
    ➣  阀芯顶杆:316L,司太莱合金,碳化钨
    ➣  O形圈:PCTFE,Buna-N,Viton,PTFE,RPTFE

    流量曲线图Flow curve

    流量曲线图

    安装尺寸图Installation dimensions


    母体孔位图Matrix bitmap

    母体孔位图


    订购指南 ORDERING INFORMATION
    系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项
    L B B D G 00 00 P

    EARW42电气比例减压器
    L:316L
    S:304
    B:Brass
    CF:衬氟
    4:17-4
    7:17-7
    C:C276
    T:TA2
    M:Monel
    A
    B
    D
    G
    J
    M
    B:10000psig
    C:6000psig
    D:3000psig
    C:0-6000psig
    D:0-3000psig
    E:0-1500psig
    F:0-800psig
    G:0-500psig
    H:0-10000pig(可定制)
    G:附压力表
      (Mpa)
    P:附压力表
    (psig/bar)
    W:无压力表
    00:1/4"NPT(F)
    02:3/8"NPT(F)
    10:1/8"卡套接头
    11:1/4"卡套接头
    12:3/8"卡套接头
    15:6mm卡套接头
    16:8mm卡套接头
    其他接头可供选择
    00:1/4"NPT(F)
    02:3/8"NPT(F)
    10:1/8"卡套接头
    11:1/4"卡套接头
    12:3/8"卡套接头
    15:6mm卡套接头
    16:8mm卡套接头
    其他接头可供选择
    P:面板式安装
    R:泄压阀
    ZR:自泄压
    SR:自泄压带回收口
