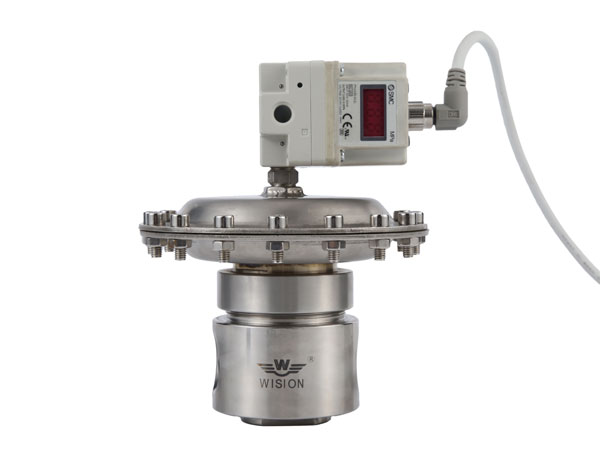

电气比例减压器

不锈钢电气比例减压器EARW13

EARW13系列电气比例减压器,可接收电信号控制,单级式膜片减压结构,不锈钢膜片压力传输,输出压力稳定,适用于纯净气体、标准气体、腐蚀性气体和液体等。可采用面板式安装,不锈钢减压器适用于实验室、石油化学工业、测试设备等。

服务热线: 021-60528933

电气比例阀减压器是根据控制电信号来调整阀后压力的大小,控制阀后流体压力。压力在调节范围内可任意调节,连续控制,实现阀后压力的连续、无级调节,可执行远程控制、程序控制、电脑控制和PLC控制等多种控制方式,对于流体压力需要远程控制、精确控制的使用场合,适宜选用电气比例减压器。


  • resource/images/35fd4bfe214e4fd799e913ca3ebb928f_6.jpg

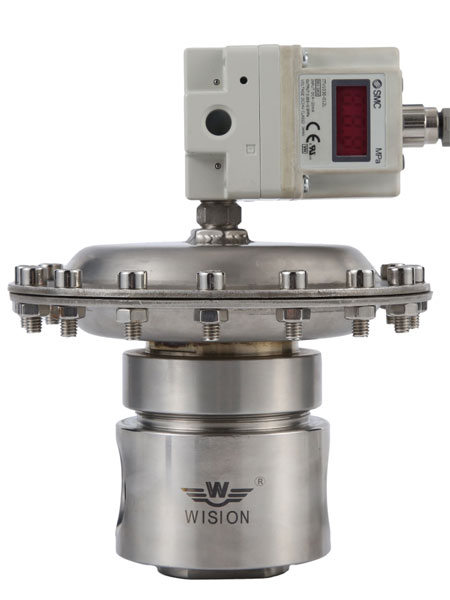

    电气比例减压器
  • 设计特点Design features

    ●母体与膜片采用硬密封形式。

    ● 母体螺纹:3/4" NPT(F)1/2" NPT(F)

    ● 可采用面板式或墙式安装。

    ● 可以远程控制,可电脑控制,PLC控制等多种控制方式

    ● 动作灵敏,精度高

    特性参数Characteristic parameters

    ➣  最大输入压力:500 , 1500 psig
    ➣  输出压力:0~15, 0~25,0~75,0~125psig, 0~250psig
    ➣  安全测试压力:1.5 倍的最大输入压力
    ➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
    ➣  泄漏率:2×10-8 atm cc/sec He
    ➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
    ➣  供电电压: DC24V ,DC12-15V
    ➣  输入信号:DC4-20mA,DC0-20mA(汇式) DC0-5V, DC0-10V
    ➣  输出信号:DC1-5V ,DC4-20mA(汇式)
    ➣  线性度:±1%F.S以下
    ➣  灵敏度:±0.6%F.S以下
    ➣  精度:±1%F.S以下

    产品材质Product material

    ➣  母体:316L , Brass ,C276, TA2, 蒙乃尔400,不锈钢衬氟
    ➣  上盖:304
    ➣  膜片:316L C276
    ➣  过滤网:316L(10μm)
    ➣  阀座:PCTFE,PTFE,PEEK,Vespel
    ➣  弹簧: 316L
    ➣  阀芯顶杆:316L

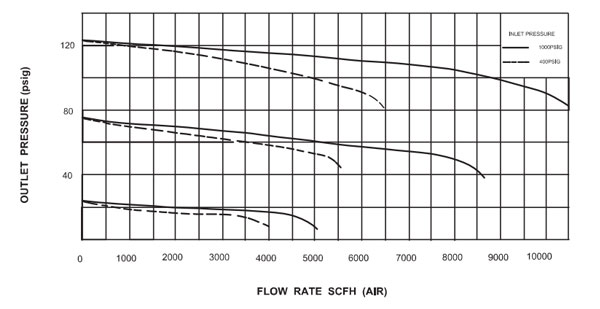

    流量曲线图Flow curve

    流量曲线图

    安装尺寸图Installation dimensions


    母体孔位图Matrix bitmap

    未标题-4


    订购指南 ORDERING INFORMATION
    系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项
    L B D H  G  02 02 P
    EARW13电气比例减压器 L:316L
    B:Brass
    C:C276
    T:TA2
    M:Monel
    CF:衬氟
    A
    B
    D
    G
    J
    M
    D:1500psig
    F:500psig
    G:0-250psig
    I:0-125psig
    J:0-75psig
    L:0-25psig
    M:0-15psig
    Q:30"Hg Vac-30psig
    S:30"Hg Vac-60psig
    T:30"Hg Vac-100psig
    G:附压力表
     (Mpa)
    P:附压力表
    (psig/bar)
    W:无压力表
    04:1/2NPT(F)
    05:1/2NPT(M)
    06:3/4NPT(F)
    13:1/2"卡套接头
    14:3/4"卡套接头
    其他接头可供选择
    04:1/2NPT(F)
    05:1/2NPT(M)
    06:3/4NPT(F)
    13:1/2"卡套接头
    14:3/4"卡套接头
    其他接头可供选择
    P:面板式安装
    R:安全阀
    ZR:自泄压
    SR:自卸压带回收口
