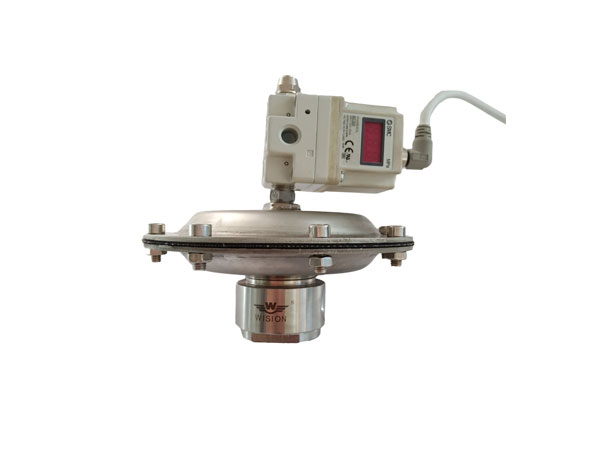

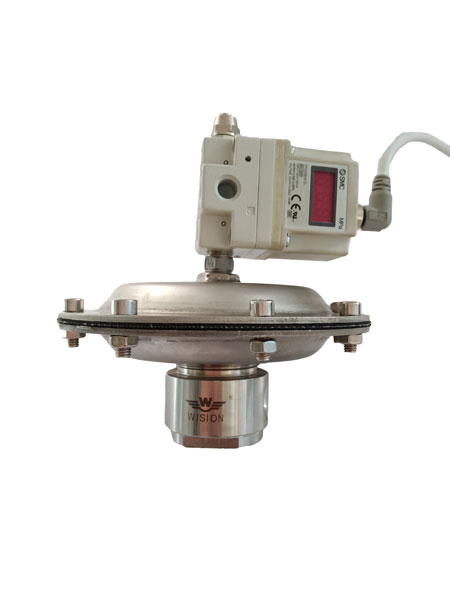

不锈钢电气比例减压器EARW41

不锈钢电气比例减压器EARW41

EARW41中高压系列电气比例减压器,采用活塞式减压结构,输出压力稳定,主要用于高输入压力要求,最大压力达6000 psig,适用于纯净气体、标准气体、腐蚀性气体和液体等,可采用面板安装,不锈钢减压器适用于实验室、石油化学工业、气体分析测试、流体控制,测试设备等。

服务热线: 021-60528933

电气比例阀减压器是根据控制电信号来调整阀后压力的大小,控制阀后流体压力。压力在调节范围内可任意调节,连续控制,实现阀后压力的连续、无级调节,可执行远程控制、程序控制、电脑控制和PLC控制等多种控制方式,对于流体压力需要远程控制、精确控制的使用场合,适宜选用电气比例减压器。


  • 电气比例减压器
    电气比例减压器
  • 设计特点Design features

    ● 活塞式减压结构。

    ● 母体螺纹:1/4" NPT(F),3/8 NPT(F)。

    ● 内设过滤网。

    ● 可采用面板式或墙式安装。

    ● 可以远程控制,可电脑控制,PLC控制等多种控制方式。

    ● 动作灵敏,精度高。

    特性参数Characteristic parameters

    ➣  最大输入压力:3000, 6000psig
    ➣  输出压力: 0~250, 0~500, 0~1500,0~3000 psig
    ➣  安全测试压力:1.5 倍的最大输入压力
    ➣  适用温度: -40℃至+100℃(大于100℃可定制)
    ➣  泄漏率:泡沫测试
    ➣  Cv值: 0.06 ,0.08
    ➣  供电电压: DC24V ,DC12-15V
    ➣  输入信号:DC4-20mA,DC0-20mA(汇式) DC0-5V, DC0-10V,
    ➣  输出信号:DC1-5V ,DC4-20mA(汇式)
    ➣  线性度:±1%F.S以下
    ➣  灵敏度:±0.6%F.S以下
    ➣  精度:±1%F.S以下

    产品材质Product material

    ➣  母体:316L, Brass, C276, TA2, 不锈钢衬氟
    ➣  上盖: 304
    ➣  阀 座:PCTFE,PTFE,PEEK,Vespel
    ➣  弹簧:316L
    ➣  阀芯顶杆:316L
    ➣  O形圈:Buna-N, Viton, PTFE, PEEK, UPE, 改性四氟乙烯
    ➣  过滤网:316L (10μm)

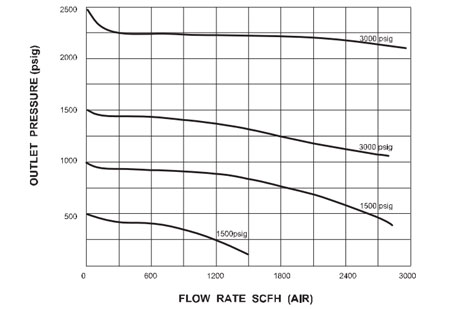

    流量曲线图Flow curve

    流量曲线图

    安装尺寸图Installation dimensions


    母体孔位图Matrix bitmap

    安装尺寸图


    订购指南ORDERING INFORMATION
    系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项

    EARW41电气比例减压器
    L B B D G  02 02 P
    L:316L
    B:Brass
    S:SS304
    C:C276
    T:TA2
    CF::衬氟
    A
    B
    D
    G
    J
    M
    B:6000psig
    D:3000psig
    D:0-3000psig
    E:0-1500psig
    F:0-500psig
    G:0-250psig
    G:附压力表
     (Mpa)
    P:附压力表
    (psig/bar)
    W:无压力表
    00:1/4"NPT(F)
    01:1/4"NPT(M)
    02:3/8"NPT(F)
    10:1/8"卡套接头
    11:1/4"卡套接头
    12:3/8"卡套接头
    15:6mm卡套接头
    16:8mm卡套接头
    91:1/4"VCR(F)内螺纹
    92:1/4"VCR(M)外螺纹
    93:1/4"焊接管
    其他形式接头可供选择
    00:1/4"NPT(F)
    01:1/4"NPT(M)
    02:3/8"NPT(F)
    10:1/8"卡套接头
    11:1/4"卡套接头
    12:3/8"卡套接头
    15:6mm卡套接头
    16:8mm卡套接头
    91:1/4"VCR(F)内螺纹
    92:1/4"VCR(M)外螺纹
    93:1/4"焊接管
    其他形式接头可供选择
    P:面板式安装
    R:泄压阀
    ZR:自泄压
    SR:自泄压带回收口
