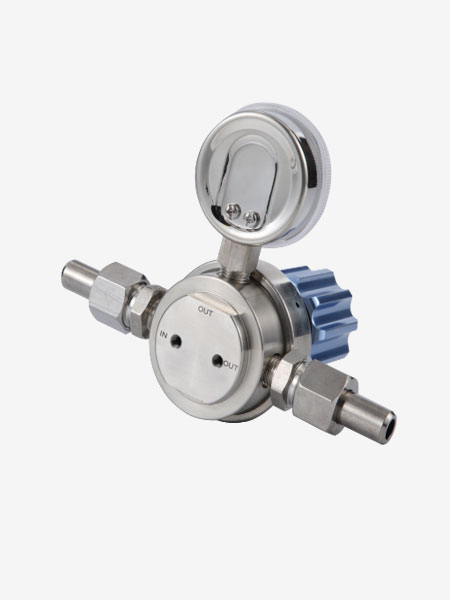

不锈钢高温减压器HTRW52

不锈钢高温减压器HTRW52

不锈钢高温减压器HTRW52

不锈钢高温减压器HTRW52

不锈钢高温减压器HTRW52

HTRW52灵敏系列高温减压器,膜片式减压结构,输出压力受进口压力的变化影响小,输出压力更平稳, 可采用面板安装,适用于高温的纯净气体,腐蚀性气体,液体等。不锈钢减压器适用于实验室、石油化学工业,测试设备等。

服务热线: 021-60528933

HTRW52灵敏系列高温减压器,膜片式减压结构,输出压力受进口压力的变化影响小,输出压力更平稳, 可采用面板安装,适用于高温的纯净气体,腐蚀性气体,液体等。不锈钢减压器适用于实验室、石油化学工业,测试设备等。


  • 高温减压器
    高温减压器
  • 高温减压器
    高温减压器
  • 高温减压器
    高温减压器
  • 高温减压器
    高温减压器
  • 设计特点Design features

    ● 单级式减压结构。

    ● 母体与膜片采用硬密封形式。

    ● 母体螺纹:1/4"NPT(F)。

    ● 内设过滤网。

    ● 可采用面板式或墙式安装。

    特性参数Characteristic parameters

    ➣  最大输入压力:500,1500,3000 psig
    ➣  输出压力:0~15, 0~25,0~50,0~100,0~250psig
    ➣  安全测试压力:1.5倍的最大输入压力
    ➣  适用温度:100℃至+260℃(大于260℃咨询技术)
    ➣  泄漏率:2×10-8 atm cc/sec He
    ➣  Cv 值 : 0.06,0.08,0.2,0.6

    产品材质Product material

    ➣  母体:316L ,304,Brass , C276, TA2, 蒙乃尔400, 不锈钢衬氟
    ➣  上盖: 304
    ➣  膜片:316L,C276
    ➣  过滤网:316L(10μm)
    ➣  阀座: PTFE, PEEK, Vespel
    ➣  弹簧:316L
    ➣  阀芯顶杆:316L

    流量曲线图Flow curve

    流量曲线图

    安装尺寸图Installation dimensions


    母体孔位图Matrix bitmap

    安装尺寸图


    订 购 指 南ORDERING INFORMATION
    系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项
    HTRW52高温减压器
    L B D F G  OO OO P
    L:316L
    S:C276
    B:Brass
    C:C276
    T:TA2
    M:Monel
    CF:衬氟
    A
    B
    D
    G
    J
    M
    D:3000psig
    E:1500psig
    F:500psig
    G:0-250psig
    I:0-100psig
    K:0-50psig
    L:0-25psig
    M:0-15psig
    Q:30"Hg Vac-30psig
    S:30"Hg Vac-60psig
    T:30"Hg Vac-100psig
    U:30"Hg Vac-200psig
    G:附压力表
    (Mpa)
    P:附压力表
    (psig/bar)
    W:无压力表
    00:1/4NPT(F)
    01:1/4NPT(M)
    23:CGA330
    24:CGA350
    27:CGA580
    28:CGA660
    30:CGA590
    52:G5/8-RH(F)
    63:W21.8-14RH(F)
    64:W21.8-14LH(F)
    其他接头可供选择
    00:1/4NPT(F)
    01:1/4NPT(M)
    10:1/8卡套接头
    11:1/4卡套接头
    12:3/8卡套接头
    15:6mm卡套接头
    16:8mm卡套接头
    74:M8*1-RH(M)
    其他接头可供选择
    P:面板式安装
    R:安全阀
    N:针阀
    D:膜片阀
    R:泄压阀
    ZR:自泄压
    SR:自卸压带回收口
