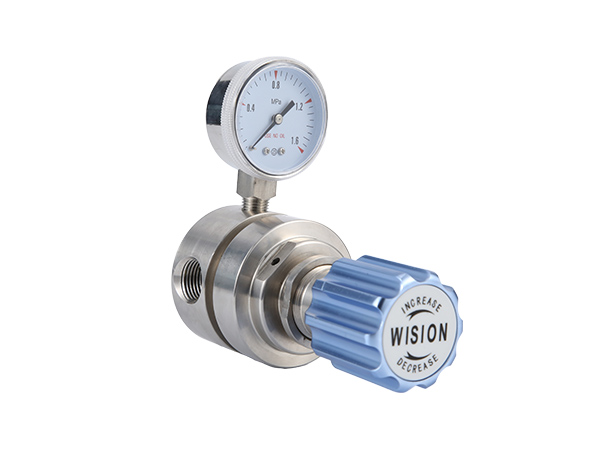

不锈钢减压器RW15

不锈钢减压器RW15

不锈钢减压器RW15

不锈钢减压器RW15

不锈钢减压器RW15

不锈钢减压器RW15

RW15系列中等流量减压器,单级式膜片减压结构,平衡式阀芯,不锈钢膜片压力传输,输出压力稳定,主要应用于中等流量气体、系统。适应于纯净气体,标准气体,腐蚀性气体,液体等。适用范围:实验室、石油化工、测试设备等。
服务热线: 021-60528933

RW15系列中等流量减压器,单级式膜片减压结构,平衡式阀芯,不锈钢膜片压力传输,输出压力稳定,主要应用于中等流量气体、系统。适应于纯净气体,标准气体,腐蚀性气体,液体等。适用范围:实验室、石油化工、测试设备等。


  • 手动调节
    手动调节
  • 气室调节
    气室调节
  • 先导调节
    先导调节
  • 高温型
    高温型
  • 气控调节
    气控调节
  • 电气比例阀
    电气比例阀
  • 电动调节
    电动调节

设计特点Design features

● 单级式减压结构,平衡式阀芯。

● 母体与膜片采用硬密封形式。

● 母体螺纹:进出气接口1/4"NPT(F),3/8"NPT(F),1/2"NPT(F),3/4"NPT(F),压力表、安全阀接口1/4NPT(F)。

● 内部结构易吹扫,内设过滤网。

● 可采用面板式安装或者墙式安装。

特性参数Characteristic parameters

➣  最大输入压力:500,3000psig
➣  输出压力: 0~25, 0~50, 0~100,0~250,0~400 psig
➣  安全测试压力:1.5 倍的最大输入压力
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  泄漏率:2×10-8 atm cc/sec He
➣  Cv值: 0.6,0.8,1.8

产品材质Product material

➣  母体:316L,Brass,304,C276,TA2,蒙乃尔400,不锈钢衬氟
➣  上盖:304
➣  膜片: 316L,C276
➣  过滤网: 316L(10μm)
➣   阀座:PCTFE,PTFE,PEEK,Vespel
➣  弹簧: 316L
➣  阀芯顶杆:316L

流量曲线图Flow curve

流量曲线图

安装尺寸图Installation dimensions


母体孔位图Matrix bitmap

母体孔位图


订购指南ORDERING INFOUMATION
系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项
RW15减压器
HTRW15高温减压器
ARW15气控减压器
XRW15先导减压器
LRW15液体减压器
ERW15电动减压器
EARW15电气比例减压器
L B E H  G  04 04 P
L:316L
S:304
B:Brass
C:C276
T:TA2
A
B
D
G
J
M
D:6000psig
E:3000psig
F:500psig
E:0-400psig
G:0-250psig
H:0-125psig
J:0-100psig
L:0-50psig
M:0-25psig
Q:30"Hg Vac-30psig
S:30"Hg Vac-60psig
T:30"Hg Vac-100psig
G:附压力表
 (Mpa)
P:附压力表
(psig/bar)
W:无压力表
00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
03:3/8NPT(M)
04:1/2"NPT(F)
05:1/2"NPT(M)
06:3/4"NPT(F)
13:1/2"卡套接头
14:3/4"卡套接头
其他形式接头
可供选择
00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
03:3/8NPT(M)
04:1/2"NPT(F)
05:1/2"NPT(M)
06:3/4"NPT(F)
13:1/2"卡套接头
14:3/4"卡套接头
其他形式接头
可供选择
P:面板式安装
R:安全阀
ZR:自泄压
SR:自泄压带回收口
