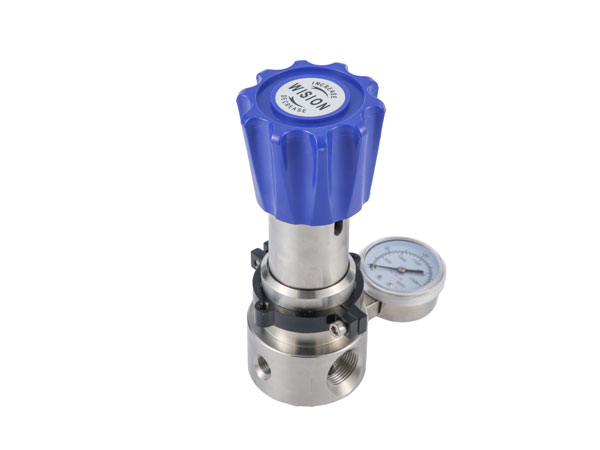

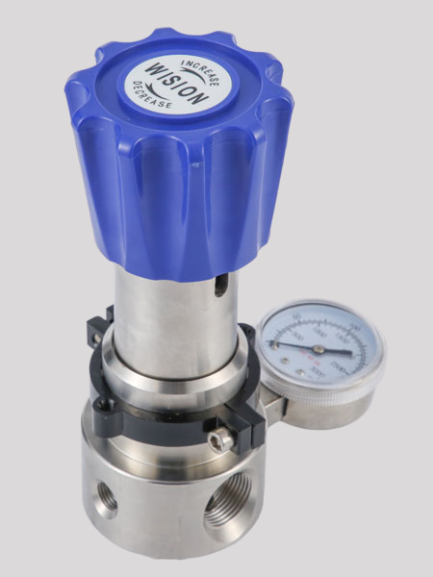

不锈钢减压器RW44

不锈钢减压器RW44

不锈钢减压器RW44

不锈钢减压器RW44

RW44系列高流量不锈钢减压器,采用活塞式减压结构,输出压力稳定,适用于纯净气体、标准气体、腐蚀性气体和液体等,可采用面板安装,不锈钢减压器适用于实验室、石油化学工业、气体分析测试、流体控制,测试设备等。

服务热线: 021-60528933

RW44系列高流量不锈钢减压器,采用活塞式减压结构,输出压力稳定,适用于纯净气体、标准气体、腐蚀性气体和液体等,可采用面板安装,不锈钢减压器适用于实验室、石油化学工业、气体分析测试、流体控制,测试设备等。


  • 手动调节
    手动调节
  • 气控调节
    气控调节
  • 先导调节
    先导调节
  • 液体调节
    液体调节
  • 电气比例调节
    电气比例调节
  • 电动调节
    电动调节

设计特点Design features

● 活塞式减压结构。

● 母体螺纹:1/2" NPT(F),3/4" NPT(F)

● 内设过滤网。

● 可采用面板式或墙式安装。

特性参数Characteristic parameters

➣  最大输入压力:不锈钢4500psig,黄铜3750psig
➣  输出压力:0~300,0~600,0~1000,0~1500psig
➣  安全测试压力:1.5 倍的最大输入压力
➣  适用温度:-40℃至+100℃(大于100℃可定制)
➣  泄漏率:泡沫测试
➣  Cv 值: 1/4阀座--0.8,3/8阀座--2

产品材质Product material

➣  母 体:316L,304, Brass,不锈钢衬氟,17-4,17-7,C276,TA2,Monel
➣  上盖: 304
➣  阀 座: PCTFE ,PTFE,PEEK, Vespel
➣  弹簧:316L
➣  阀芯顶杆: 316L,司太莱合金,碳化钨
➣  O形圈: Buna-N, Viton®,PTFE,RPTFE,PCTFE

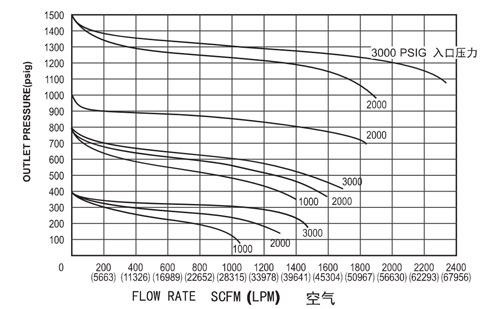

流量曲线图Flow curve

流量曲线图

安装尺寸图Installation dimensions


母体孔位图Matrix bitmap

安装尺寸图


订购指南 ORDERING INFORMATION
系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项
L B B D G 00 00 P

RW44减压器
HTRW44高温减压器
ARW44气控减压器
DRW44气室减压器
XRW44先导减压器
LRW44液体减压器
ERW44电动减压器
EARW44电气比例减压器
L:316L
S:304
B:Brass
CF:衬氟
4:17-4
7:17-7
C:C276
T:TA2
M:Monel
A
B
D
G
J
M
B:4500psig
C:3750psig
D:3000psig
B:0-1500psig
C:0-1000psig
D:0-600psig
E:0-300psig
G:附压力表
  (Mpa)
P:附压力表
(psig/bar)
W:无压力表
04:1/2"NPT(F)
06:3/4"NPT(F)
11:1/2"卡套接头
12:3/4"卡套接头
15:16mm卡套接头
16:20mm卡套接头
其他形式接头可供选择
04:1/2"NPT(F)
06:3/4"NPT(F)
11:1/2"卡套接头
12:3/4"卡套接头
15:16mm卡套接头
16:20mm卡套接头
其他形式接头可供选择
P:面板式安装
R:泄压阀
ZR:自泄压
SR:自泄压带回收口
