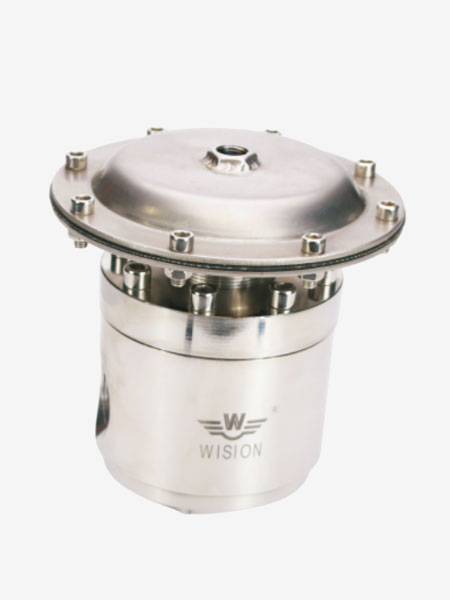

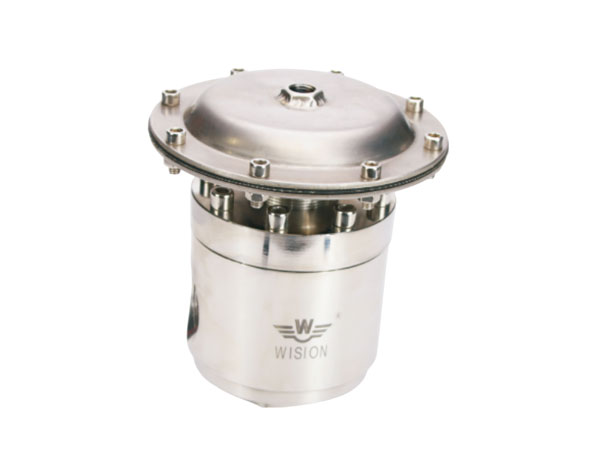

不锈钢气控减压器ARW61

不锈钢气控减压器ARW61

ARW61系列不锈钢气控减压器,膜片或活塞式减压结构,输出压力稳定,适用于纯净气体,腐蚀性气体,液体等,可以采用面板式安装,不锈钢减压器适用于实验室、气体分析测试、流体控制、石油化学工业 、测试设备等。

服务热线: 021-60528933

气控减压器是根据控制压缩空气压力来调整阀后压力的大小,控制阀后流体压力。压力在调节范围内可任意调节,连续控制,实现阀后压力的连续、无级调节,可以远程控制、气动控制等多种控制方式,阀后压力受空气压力控制,可以相等,也可以按一定比例变化,气控比率1:1到1:100。气控减压器适用于流体压力需要远程控制、精确控制的使用场合。


  • 气控减压器
    气控减压器

设计特点Design features

● 膜片或活塞式减压结构。

● 母体螺纹:1/2’’-1’’NPT(F)  。

● 内设过滤网。

● 可采用面板安装。

● 可以远程控制,气动控制等多种控制方式。

● 压缩空气压力0-7bar。

● 动作灵敏,精度高。

特性参数Characteristic parameters

➣  最大输入压力: 3000 psig
➣  输出压力: 0~25,0~50,0~100,0~125,0~250psig
➣  安全测试压力:1.5倍的最大输入压力
➣  适用温度:-40℃至+100℃(大于100°咨询技术)
➣  泄漏率:泡沫测试
➣  Cv 值: 2, 3.2, 5.1
➣  气控比率1:1到1:100
➣  线性度:±5%F.S以下
➣  灵敏度:±3%F.S以下
➣  精度:±5%F.S以下

产品材质Product material

➣  母体:316L, 304, Brass, C276, TA2, 不锈钢衬氟
➣  上盖: 304
➣  膜片:丁晴橡胶(内衬尼龙), Viton(内衬尼龙), 316L, PTFE
➣  阀座:PU, PTFE , PCTFE, PEEK, Vespel
➣  弹簧:316L
➣  阀芯顶杆:316L
➣  O型圈:丁晴橡胶, 乙丙橡胶, Viton, PTFE

母体孔位图Matrix bitmap

母体孔位图

订购指南ORDERING INFORMATION
系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项
L B D H  G  02 02 P
ARW61气控减压器
L:316L
B:Brass
S:304
C:C276
T:TA2
CF:衬氟
A
B
G
J
M
F:500psig
E:3000psig
G:0-250psig
H:0-125psig
I:0-100psig
K:0-50psig
L:0-25psig
HRW61输出压力:
M:0-500psig
N:0-1000psig
P:0-1500psig
Q:0-3000psig
G:附压力表
 (Mpa)
P:附压力表
(psig/bar)
W:无压力表
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
09:1"NPT(M)
其他接头可供选择
04:1/2NPT(F)
04:3/4NPT(F)
08:1"NPT(F)
09:1"NPT(M)
其他接头可供选择
P:面板式安装
R:泄压阀
ZR:自泄压
SR:自泄压带回收口
