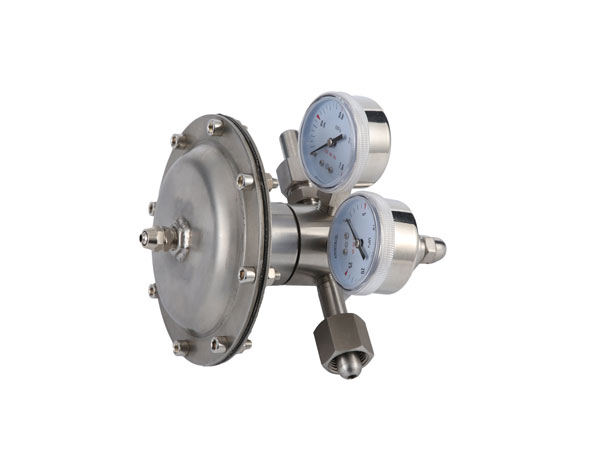

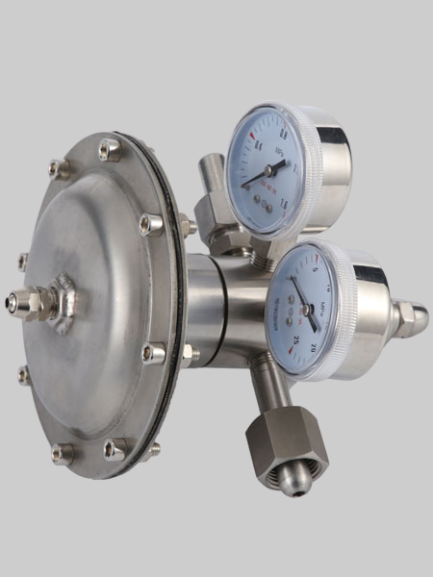

ARW31系列不锈钢双级减压器，双级式膜片减压结构，输出压力稳定，适用于高纯气体、标准气体、腐蚀性气体和液体。可采用面板安装，适用范围：实验室、石油化学工业、测试设备。
双级减压阀是用于低压输出，对压力精度和出口流量要求高，可以用于各类气体钢瓶和气体管道，阀体内部分2次减压，出口压力相比普通单级减压阀更稳定。
● 母体与膜片采用硬密封形式。
● 母体螺纹：1/4" NPT（F）。
● 可采用面板式或墙式安装 。
● 可以远程控制，气动控制等多种控制方式 。
● 压缩空气压力0-7bar 。
● 动作灵敏，精度高 。
| 输入压力：3000，500 psig |
| ➣ 输出压力：0~25， 0~50，0~100，0~250 psig |
| ➣ 安全测试压力：1.5倍的最大输入压力 |
| ➣ 适用温度: -40℃至＋100℃（大于100℃咨询技术） |
| ➣ 泄漏率:2×10-8 atm cc/sec He |
| ➣ 气控比率1：1到1:100 |
| ➣ 线性度：±5%F.S以下 |
| ➣ 灵敏度：±3%F.S以下 |
| ➣ 精度：±5%F.S以下 |
| ➣ 母体:316L , Brass , C276，TA2 ，蒙乃尔400，不锈钢衬氟 |
| ➣ 上盖:304 |
| ➣ 膜片:316L ,C276 |
| ➣ 过滤网：316L (10μm) |
| ➣ 阀座:PCTFE, PTFE, PEEK, Vespel |
| ➣ 弹簧：316L |
| ➣ 阀芯顶杆：316L |
| 订购指南ORDERING INFOUMATION | ||||||||
| 系列型号 | 母体材质 | 母体孔位 | 输入压力 | 输出压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
|
ARW31气控减压器 |
L | B | D | G | G | 0 0 | 0 0 | P |
|
L:316L B:Brass C:C276 T:TA2 M:Monel CF:衬氟 |
A B D G J M |
D:3000psig F:500psig |
G:0-250psig I:0-100psig K:0-50psig L:0-25psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig |
G:附压力表 （Mpa) P:附压力表 （psig/bar) W:无压力表 |
00: 1/4" NPT(F) 01: 1/4" NPT(M) 23：CGA330 24：CGA350 27：CGA580 28：CGA660 30：CGA590 52：G5/8"-RH(F) 63：W21.8-14RH(F) 64：W21.8-14LH(F) 其他形式接头可供选择 |
00: 1/4" NPT(F) 01: 1/4" NPT(M) 10：1/8"卡套接头 11：1/4"卡套接头 12：3/8"卡套接头 15: 6mm卡套接头 16: 8mm卡套接头 74：M8×1-RH(M) 其他形式接头可供选择 |
P:面板式安装 R:安全阀 N:针阀 D:膜片阀 |
|
