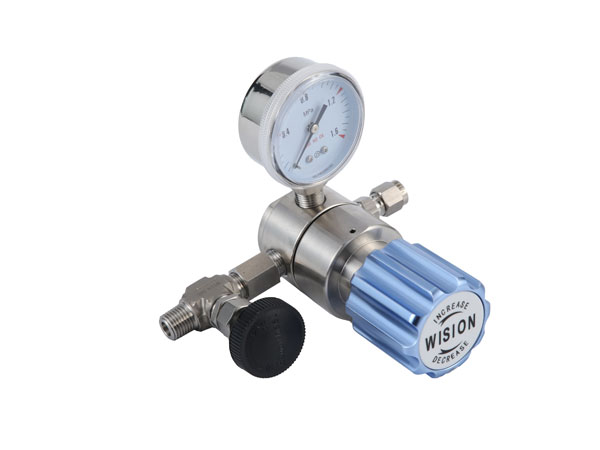

不锈钢液体减压器LRW11

不锈钢液体减压器LRW11

不锈钢液体减压器LRW11

不锈钢液体减压器LRW11

LRW11小流量系列液体减压器,单级式膜片减压结构,不锈钢膜片压力传输,输出压力稳定,适用水、油、有机物、酸碱等液体。可采用面板式安装,适用范围:实验室、石油化学工业、测试设备。

服务热线: 021-60528933

LRW11小流量系列液体减压器,单级式膜片减压结构,不锈钢膜片压力传输,输出压力稳定,适用水、油、有机物、酸碱等液体。可采用面板式安装,适用范围:实验室、石油化学工业、测试设备。


  • 液体型
    液体型

主要特点MAin features

●母体与膜片采用硬密封形式。

● 母体螺纹:1/4" NPT(F)、3/8" NPT(F)。

● 可采用面板式或墙式安装。

特性参数Characteristic parameters

➣  最大输入压力:500,3000psig
➣  输出压力:0~25, 0~50, 0~100, 0~250, 0~500, 0~750 psig
➣  安全测试压力:1.5倍的最大输入压力
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  泄漏率: 2×10-8 atm cc/sec He
➣  Cv值:0.06 ,0.08, 0.12 ,0.2

产品材质Product material

➣  母体:316L , Brass ,C276,TA2,蒙乃尔400,不锈钢衬氟
➣  上盖:304
➣  膜片:316L C276
➣  过滤网:316L(10μm)
➣  阀座:PCTFE,PTFE,PEEK,Vespel
➣  弹簧: 316L
➣  阀芯顶杆:316L

流量曲线图Flow curve

流量曲线图

安装尺寸图Installation dimensions

安装尺寸图

母体孔位图Matrix bitmap

母体孔位图


订购指南ORDERING INFORMATION
系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 选项
LRW11液体减压器 L B D F G  OO OO P
L:316L
B:Brass
C:C276
T:TA2
M:Monel
CF:衬氟
A
B
D
G
J
M
D:3000psig
F:500psig
E:0-750psig
F:0-500psig
G:0-250psig
I:0-100psig
K:0-50psig
L:0-25psig
Q:30"Hg Vac-30psig
S:30"Hg Vac-60psig
T:30"Hg Vac-100psig
U:30"Hg Vac-200psig
G:附压力表
 (Mpa)
P:附压力表
(psig/bar)
W:无压力表
00:1/4NPT(F)
01:1/4NPT(M)
23:CGA330
24:CGA350
27:CGA580
28:CGA660
30:CGA590
52:G5/8-RH(F)
63:W21.8-14RH(F)
64:W21.8-14LH(F)
91:1/4"VCR(F)
92:1/4"VCR(M)
93:1/4"焊接管
其他形式接头可供选择
00:1/4NPT(F)
01:1/4NPT(M)
10:1/8卡套接头
11:1/4卡套接头
12:3/8卡套接头
15:6mm卡套接头
16:8mm卡套接头
74:M8*1-RH(M)
91:1/4"VCR(F)
92:1/4"VCR(M)
93:1/4"焊接管
其他形式接头可供选择
P:面板式安装
R:安全阀
N:针阀
D:膜片阀
ZR:自泄压
SR:自卸压带回收口
