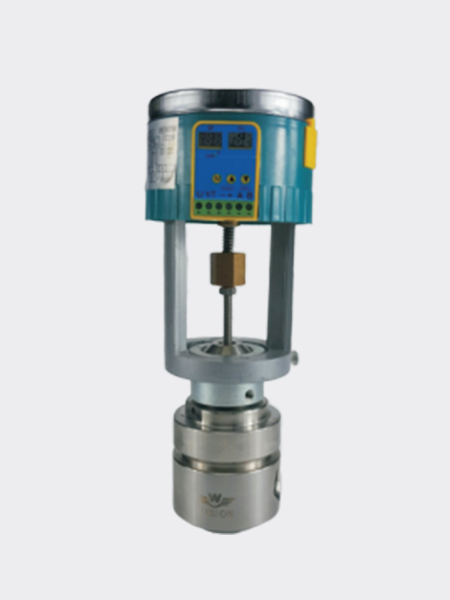

电动背压阀ERW76

电动背压阀ERW76

ERW76真空系列电动背压阀,可接收电信号控制,不锈钢膜片压力传输,压力控制准确,用于调节管道真空压力的大小,适用于标准气体、腐蚀性气体、液体等。

服务热线: 021-60528933

电动背压阀由直行程电动执行机构和低流阻直通单座阀体组成.电动执行机构为电子式一体化结构,内有伺服放大器,可远程控制,电脑控制,输入控制信号(4-20mA DC或0-5VDC)及电源即可控制阀门开度,达到对压力、流量等工况参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

  • 电动调节
    电动调节

设计特点Design features

● 母体与膜片采用软密封形式

● 母体螺纹:1/4"-2" NPT(F)

● 可采用面板式或墙式安装

● 可以远程控制,可电脑控制,PLC控制

● 动作灵敏,精度高

适用范围Scope of application

● 实验室

● 气体分析

● 流体控制

● 石油化学工业

● 测试设备

特性参数Characteristic parameters

➣  最大输入压力:28inHg(vac),(-14.5psig),0~-7.5psig
➣  设计试验压力:最大额定压力的150%
➣  泄漏:内部无气体泄漏,外部≤2*10-8,大气压·毫升/秒氦气
➣  适应温度 :-40℃至+100℃(大于100℃咨询技术)
➣  Cv值: 0.06~17
➣  电压: AC24V 和DC24V
➣  输入信号:0-5mA, 0-10mA ,4-20mA

产品材质Product material

➣  母体:316L, Brass,304, C276, TA2, PVDF, PTFE,不锈钢衬氟
➣  膜 片:316L,C276,PTFE, NBR, VITON, EPDM, PEEK
➣  O型圈:NBR,VITON,EPDM,PTFE
➣  阀 座: PTFE,PCTFE, PEEK,Vespel, 316L
➣  弹 簧: 316L
➣  阀芯顶杆: 316L

流量曲线图Flow curve

流量曲线图

安装尺寸图Installation dimensions

安装尺寸图

母体孔位图Matrix bitmap

母体孔位图


订购指南 ORDERING INFORMATION
系列型号 母体材质 母体孔位 调节压力 压力表 进气形式 出气形式 选项
ERW76电动背压阀
L B D G  O2 O2 P
L:316L
B:Brass
S:304
C:C276
T:TA2
PD:PVDF
PF:PTFE
CF:衬氟
A
B
D:0-0.05MPA(-7.5PSIG)
K:0-0.1MPA(-14.5PSIG)
G:附压力表
 (Mpa)
P:附压力表
(psig/bar)
W:无压力表
00:1/4NPT(F)
02:3/8NPT(F)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
其他形式接头可供选择
00:1/4NPT(F)
02:3/8NPT(F)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
其他形式接头可供选择
P:面板式安装
