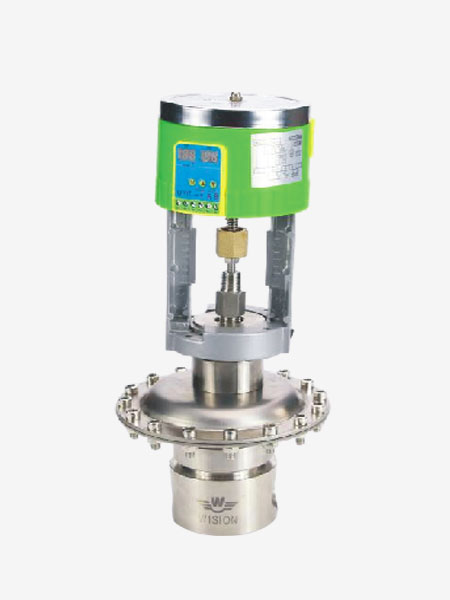

电动背压阀ERLBT/ERLBF

电动背压阀ERLBT/ERLBF

ERLBT/ERLBF低压系列电动背压阀,采用大膜盖结构,专门为微压和低压力下使用而设计,用于液体和气体管路,灵敏性很高。

服务热线: 021-60528933

电动背压阀由直行程电动执行机构和低流阻直通单座阀体组成.电动执行机构为电子式一体化结构,内有伺服放大器,可远程控制,电脑控制,输入控制信号(4-20mA DC或0-5VDC)及电源即可控制阀门开度。达到对压力、流量等工况参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点

  •  电动背压阀
    电动背压阀

设计特点Design features

➣  大膜盖结构

➣  调压精度高.

➣  操作方便

➣  温度:-40℃至+100℃(大于100℃咨询技术)

➣  维护成本低、维护周期长、装拆简便、阀座密封圈检查简单方便、维修备件少

➣  控制性能优异:调节精度高,响应快,稳定性好

➣  可以远程控制、电脑控制,PLC控制等多种控制方式

➣  动作灵敏,精度高

特性参数Characteristic parameters

➣  调节控制范围:0-0.1,0-0.4,0-0.8,0-1.5,0-3bar
➣  安全测试压力:1.5倍的最大输入压力
➣  泄漏率:无气体泄漏
➣  适用温度:-40℃至+100℃(大于100℃可定制)
➣  CV值:2.6,4.1,6.6,11,13,17,75,80,120
➣  电压: AC24V 和DC24V
➣  输入信号:0-5mA, 0-10mA , 4-20mA

产品材质Product material

➣  母 体: 316L,304,不锈钢衬氟
➣  上盖: 304
➣  膜 片:NBR, VITON,PTFE,EPDM, PEEK
➣  阀 座:NBR,VITON,PTFE,PEEK
➣  弹簧:304
➣  阀芯顶杆: 304,316L
➣  O型圈:NBR,EPDM, Viton,PTFE,RPTFE

CV值CV VALUES

型号 口径 接口螺纹/法兰 CV值
螺纹电动背压阀
ERLBT
法兰电动背压阀
ERLBF
DN15 1/2" 2.6
DN20 3/4" 4.1
DN25 1" 6.6
DN32 1-1/4" 11
DN40 1-1/2" 13
DN50 2" 17
DN65 2.5" 75
DN80 3" 80
DN100 4" 120

订购指南 ORDERING INFORMATION
系列 材质 螺纹接口 进口压力 调节压力 压力表
ERLBT螺纹电动背压阀
ERLBF法兰电动背压阀
G G
S:304
L:316L
CF:衬氟
1/2"(15)
3/4"(20)
1"(25)
1-1/4"(32)
1-1/2"(40)
2"(50)
2.5"(65)
3"(80)
4"(100)
G:0.3Mpa
D:0.6Mpa
F:1Mpa
F:0-0.1bar
G:0-0.4bar
H:0-0.8bar
K:0-1.5bar
L:0-3bar
W:无压力表
G:附压力表
 (MPa)
P:附压力表
(Psig/bar)
