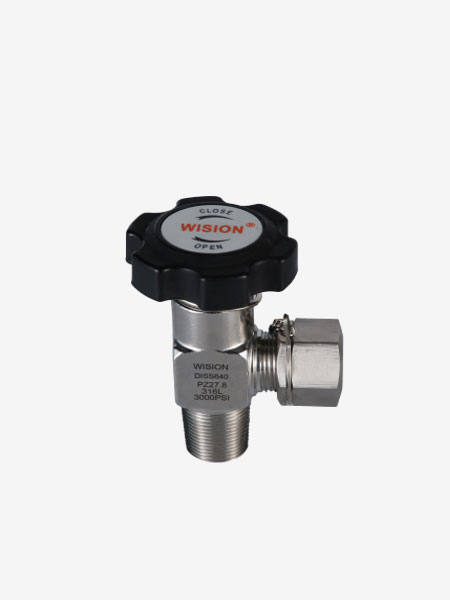

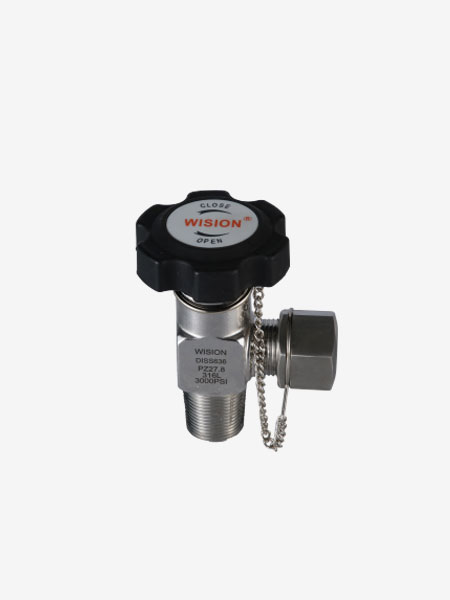

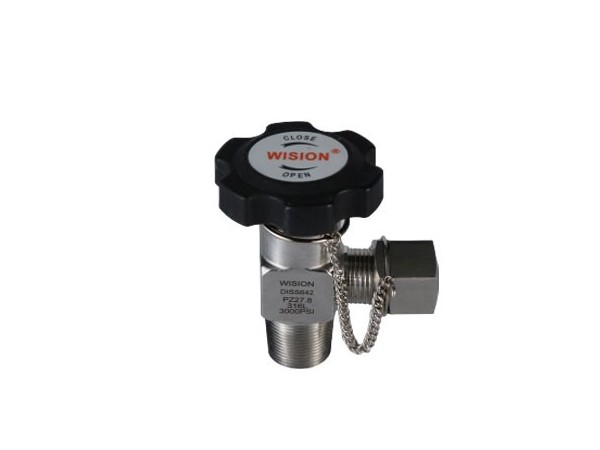

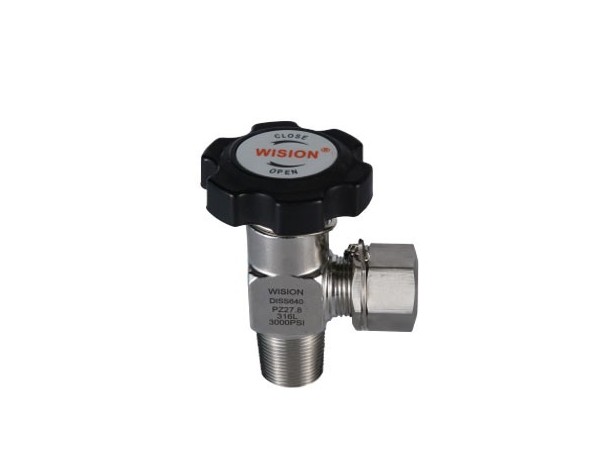

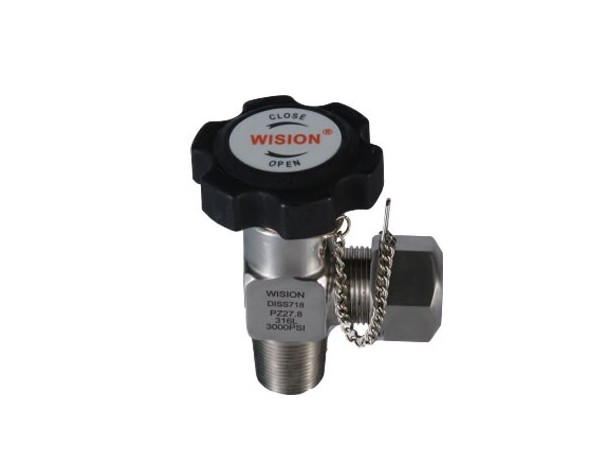

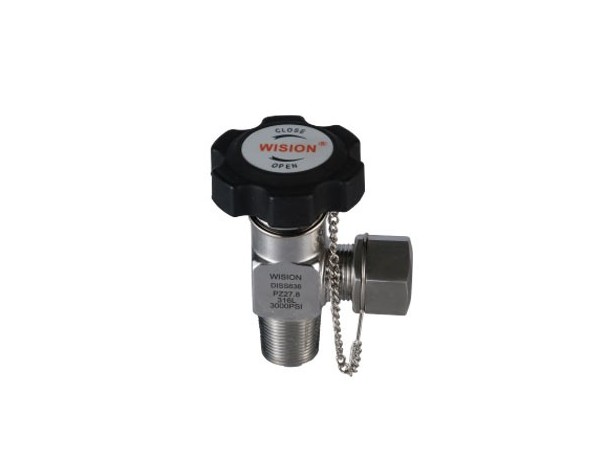

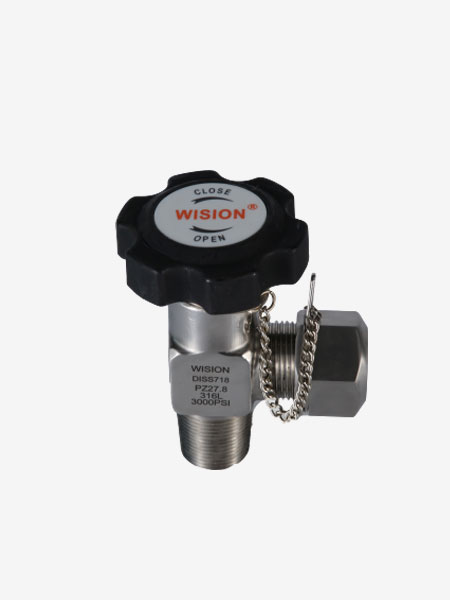

瓶阀：控制钢瓶内气体进出的阀门，使用方便，可手动直接开启。使用时，向逆时针方向旋转为开启，向顺时针方向旋转为关闭。用于充装腐蚀性气体的钢瓶及具有相同接口的工业管路和设备上。适用于气体和液体等介质。 产品规格： CGA、DIN477、BS341、DISS、GB、JIS等系列。
瓶阀：控制钢瓶内气体进出的阀门，使用方便，可手动直接开启。使用时，向逆时针方向旋转为开启，向顺时针方向旋转为关闭。用于充装腐蚀性气体的钢瓶及具有相同接口的工业管路和设备上。适用于气体和液体等介质。 产品规格： CGA、DIN477、BS341、DISS、GB、JIS等系列。
● 母体采用一体式结构，有效防止泄漏
● 阀门标准形式为直角式，直接安装于钢瓶上
● 梅花型手轮式转动开关
● 适用范围:充装腐蚀性气体的钢瓶及具有相同接口的管路和设备
● 适用介质：气体和液体等多种非腐蚀性或腐蚀性介质
● 公称压力：PN2.5，PN4，PN6.4，PN16，PN32Mpa，48Mpa
| ➣ 材质:304，316L，Brass，Monel，C276 |
| ➣ 最大工作压力：500,1800，30000psig |
| ➣ 阀座泄漏率：低于1 x 10-9cc / sec He |
| ➣ 适用温度:-40℃至＋100℃（大于100℃咨询技术） |
| ➣ 进气接口形式：3/4” NGT ,PZ27.8 , PZ19.2 |
| ➣ CV：0.3 |
| 订购指南 ORDERING INFORMATION | |||||||||||
| 型号 | 材质 | 最大压力PSI | 进口形式 | 出口形式 | 安全装置（MPA) | ||||||
| CGA | DIN477 | Bs341 | DISS(UHP CGA) | GB | JIS | ||||||
|
CGA DIN477 Bs341 DISS JIS QF PX |
B:Brass S:304 L:316L M:Monel C:C276 |
500 1800 3000 4000 5500 6000 7500 |
01:PZ19.2 02:PZ27.8 03:PZ39 04:3/4-14NGT 05:1-11.5NGT 06:DIN477 W19.8x1/14 07:DIN477 W28.8x1/14 08:M16x1.5 09:M18x1.5 10:M20X 1.5 11:M25x2 12:1/2NPT 13:EN629-125E 14:JIS B8246 V2 15:BS341 1X1/14 16:5/8-18UNF 17:1-125- 12UNF 18:G1/2 19:G5/8 20:G3/4 |
170 180 200 280 290 296 300 320 326 330 346 347 350 410 415 500 520 540 555 577 580 590 620 660 668 |
670 677 678 679 680 695 701 702 703 705 750 755 870 880 890 900 910 920 940 940 950 960 965 973 |
NO:1 NO:2 NO:3 NO:4 NO:5 NO:6 NO:7 NO:8 NO:9 NO:10 NO:11 NO:12 NO:13 NO:14 NO:15 |
NO:1 NO:2 NO:3 NO:4 NO:5 NO:6 NO:7 NO:8 NO:9 NO:10 NO:11 NO:12 NO:13 NO:14 NO:15 NO:16 NO:17 NO:18 |
632 634 636 638 640 642 712 714 716 718 720 722 724 726 728 |
G3/4 G5/8 G1/2 W21.8-1 4RHF W21.814LHF M22x1.5LHM 轧兰 M24X1.5 M30X1.5 M30x2 M20x1.5 M16x1.5 M22X1/14 M22.5x1/14 M23x1/14 |
22-R 23-R 22-L 23-L 26-R 26-L |
0：无 1:21土1.5 2:26.5士1.5 3:2.6士0.26 4:100C土5℃ |
