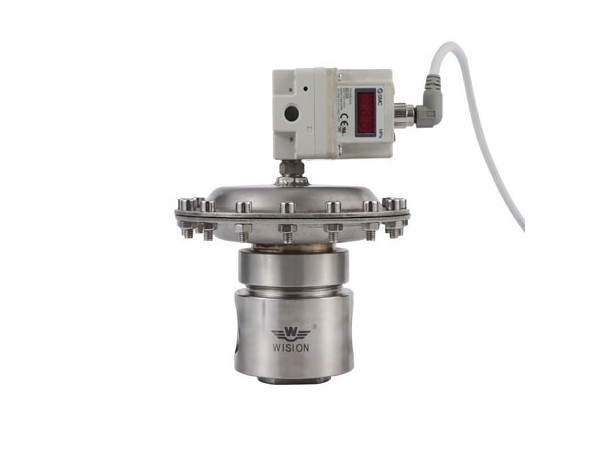

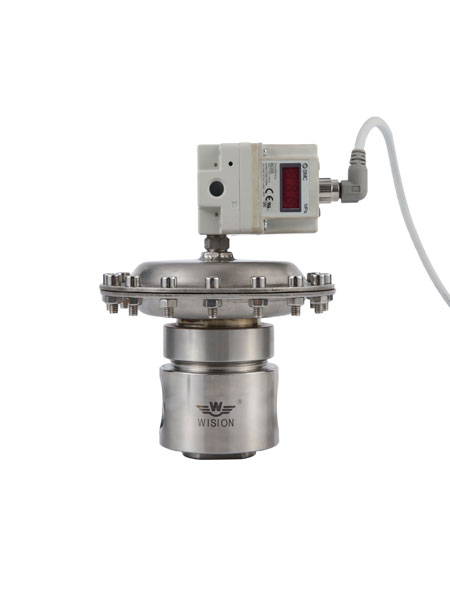

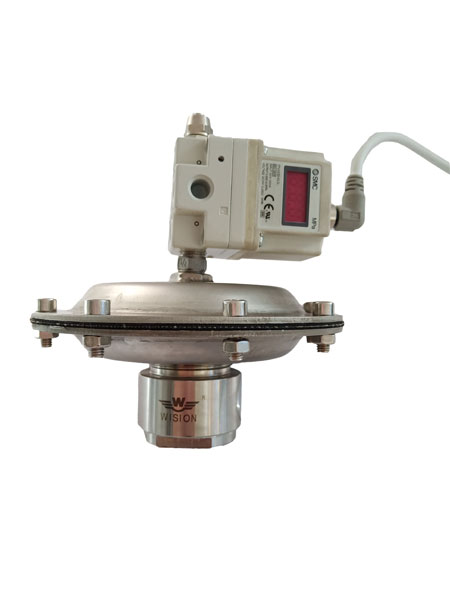

电气比例背压阀EARW75

电气比例背压阀EARW75

电气比例背压阀EARW75

EARW75中高压系列电气比例背压阀,可接收电信号控制,不锈钢膜片压力传输,压力控制准确,用于调节上游压力,适用气体、标准气体、腐蚀性气体, 液体等。有不锈钢背压阀、黄铜背压阀、哈氏合金背压阀,钛材背压阀等材质可选。

服务热线: 021-60528933

电气比例阀背压阀是根据控制电信号来调整背压压力的大小,控制阀前流体压力。压力在调节范围内可任意调节,连续控制,实现背压的连续、无级调节,可执行远程控制、程序控制、电脑控制和PLC控制等多种控制方式,对于流体压力需要远程控制、精确控制的使用场合,适宜选用电气比例背压阀。


  • 电气比例背压阀
    电气比例背压阀
  • 电气比例背压阀
    电气比例背压阀

设计特点Design features

● 母体与膜片采用硬密封形式

● 母体螺纹1/4''-1''NPT(F)

● 可以远程控制,气动控制等多种控制方式

● 压缩空气压力0-7bar,动作灵敏,精度高

适用范围Scope of application

● 实验室

● 气体分析

● 流体控制

● 石油化学工业

● 测试设备

特性参数Characteristic parameters

➣  最大输入压力:3000psig
➣  调节压力: 0~300 0~600,0~800,0-1500,0.3000psig
➣  安全测试压力:150%最大额定压力
➣  适用温度:-40℃至+100℃,(大于100℃可定制)
➣  泄漏率:无气体泄漏
➣  Cv值:0.06,0.08,0.2,0.4,0.6,1.2,2
➣  气控比率1:1到1:100
➣  线性度:±5%F.S以下
➣  灵敏度:±3%F.S以下
➣  精度:±5%F.S以下

产品材质Product material

➣  母体:316L,Brass,C276,TA2,不锈钢衬氟
➣  上盖:304
➣  O型圈:Buna-N, Viton,四氟乙烯,PTFE
➣  阀 座:PCTFE ,Teflon, Vespel
➣  阀芯顶杆: 316L

流量曲线图Flow curve

流量曲线图

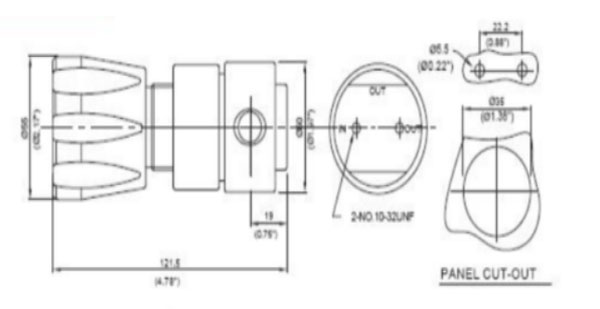

安装尺寸图Installation dimensions

安装尺寸图

母体孔位图Matrix bitmap

母体孔位图


订购指南ORDERING INFORMATION
系列 母体材质 母体孔位 调节压力 压力表 进气形式 出气形式 选项
XRW75先导背压阀
L A G G 00 00 P
L:316L
B:Brass
C:C276
T:TA2
CF:衬氟
A
B
G:0-150Psig
I:0-300Psig
K:0-600Psig
L:0-800psig
H:0-1500Psig
J:0-3000psig
G:附压力表(Mpa)
P:附压力表(Psig/bar)
W:无压力表
00:1/4"NPT(F)
01:1/4"NPT(F)
02:3/8"NPT(F)
04:1/2"NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
91:1/4"VCR(F)内螺纹
92:1/4"VCR(M)外螺纹
93:1/4"焊接管
其它接头形式可供选择
00:1/4"NPT(F)
01:1/4"NPT(F)
02:3/8"NPT(F)
04:1/2"NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
91:1/4"VCR(F)内螺纹
92:1/4"VCR(M)外螺纹
93:1/4"焊接管
其它接头形式可供选择
P:面板式安装
