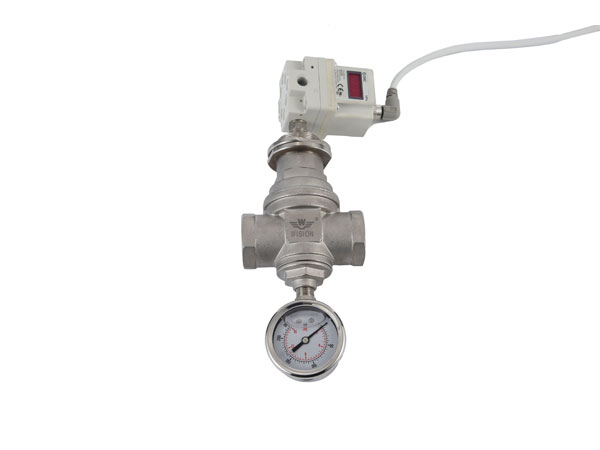

电气比例减压阀EARPT/EAPF

电气比例减压阀EARPT/EAPF

电气比例减压阀EARPT/EAPF

电气比例减压阀EARPT/EAPF

EARPT/EARPF平衡系列电气比例减压阀,采用双活塞平衡式结构,稳定阀前压力,压力控制更平稳,调节精度高,反应灵敏,用于液体和气体管路。广泛适用于高流通能力、高可靠性、压力范围宽、精度要求高的使用场合。EARPT减压阀为螺纹连接,EARPF减压阀为法兰连接,另也有其他连接方式可以选择。

服务热线: 021-60528933

电气比例阀减压器是根据控制电信号来调整阀后压力的大小,控制阀后流体压力。压力在调节范围内可任意调节,连续控制,实现阀后压力的连续、无级调节,可执行远程控制、程序控制、电脑控制和PLC控制等多种控制方式,对于流体压力需要远程控制、精确控制的使用场合,特别适宜选用电气比例减压器。

  • 电气比例减压器
    电气比例减压器
  • 电气比例减压器
    电气比例减压器
  • 电气比例减压器
    电气比例减压器
  • 电气比例减压器
    电气比例减压器
  • 电气比例减压器
    电气比例减压器
  • 设计特点Design features

    ➣  双活塞平衡式结构

    ➣  控制精度高

    ➣  操作方便

    ➣  维护成本低、维护周期长、装拆简便、阀座密封圈检查简单方便、维修备件少

    ➣  控制性能优异:调节精度高,响应快,稳定性好

    ➣  可以远程控制,可电脑控制,PLC控制等多种控制方式

    ➣  动作灵敏,精度高

    特性参数Characteristic parameters

    ➣  最大输入压力:3MPa
    ➣  输出压力:1-4,4-8,8-12,12-16,16-22bar
    ➣  安全测试压力:1.5倍的最大输入压力
    ➣  适用温度:-40℃至+100℃(大于100℃可定制)
    ➣  泄漏率: 2×10-8 atm cc/sec He
    ➣  CV值:2.6,4.1,6.6,11,13,17,75,80,120
    ➣  供电电压: DC24V ,DC12-15V
    ➣  输入信号:DC4-20mA,DC0-20mA(汇式) DC0-5V, DC0-10V,
    ➣  输出信号:DC1-5V ,DC4-20mA(汇式)
    ➣  线性度:±1%F.S以下
    ➣  灵敏度:±0.6%F.S以下
    ➣  精度:±1%F.S以下

    产品材质Product material

    ➣  母 体: 316L,304,不锈钢衬氟
    ➣  上盖: 304
    ➣  阀 座:NBR,VITON,PTFE,PEEK
    ➣  弹簧:304
    ➣  阀芯顶杆: 304,316L
    ➣  O型圈: NBR,EPDM,Viton,PTFE,RPTFE

    CV值CV VALUES

    型号 口径 接口螺纹/法兰 CV值
    螺纹式减压阀
    EARPT
    法兰式减压阀
    EARPF
    DN15 1/2" 2.6
    DN20 3/4" 4.1
    DN25 1" 6.6
    DN32 1-1/4" 11
    DN40 1-1/2" 13
    DN50 2" 17
    DN65 2.5" 75
    DN80 3" 80
    DN100 4" 120

    订购指南 ORDERING INFORMATION
    系列 材质 螺纹接口 进口压力 调节压力 压力表
    EARPT螺纹电气比例减压阀
    EARPF法兰电气比例减压阀
    L:316L
    S:304
    CF:衬氟
    1/2"(15)
    3/4"(20)
    1"(25)
    1-1/4"(32)
    1-1/2"(40)
    2"(50)
    2.5"(65)
    3"(80)
    4"(100)
    其他可以定制
    G:1Mpa
    D:2Mpa
    F:3Mpa
    G:1-4bar
    H:4-8bar
     K:8-12bar
      L:12-16bar
      M:16-22bar
    W:无压力表
    G:附压力表
     (MPa)
    P:附压力表
    (Psig/bar)
