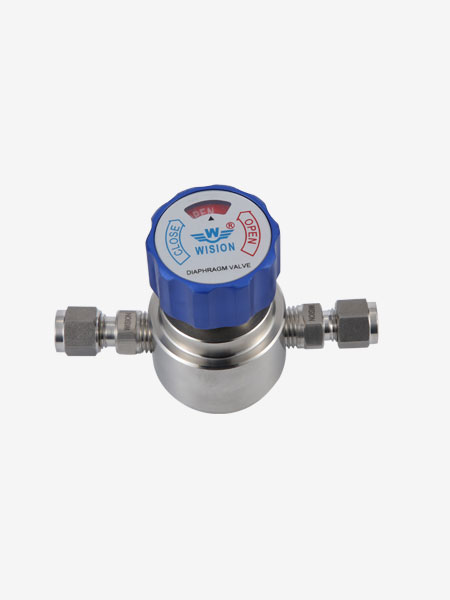

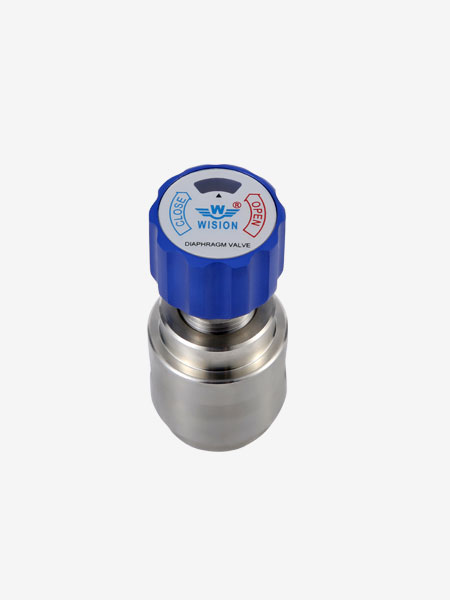

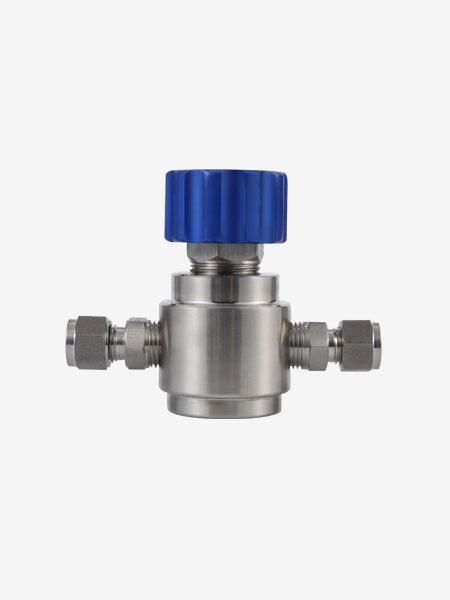

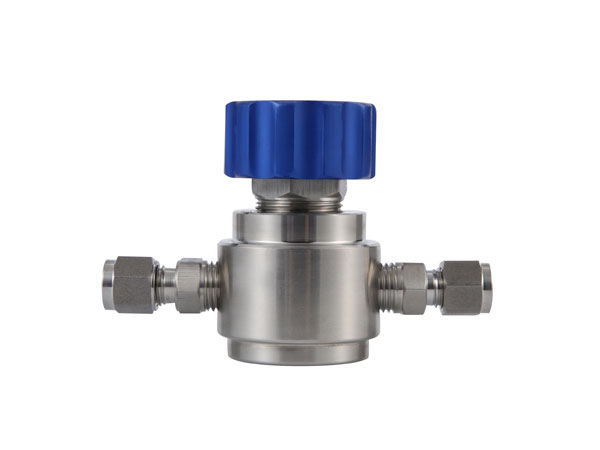

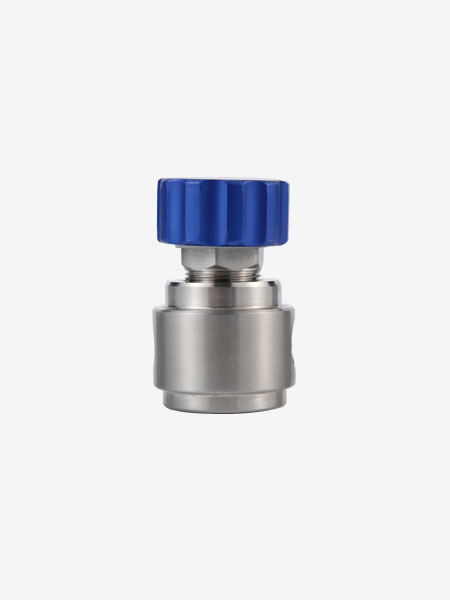

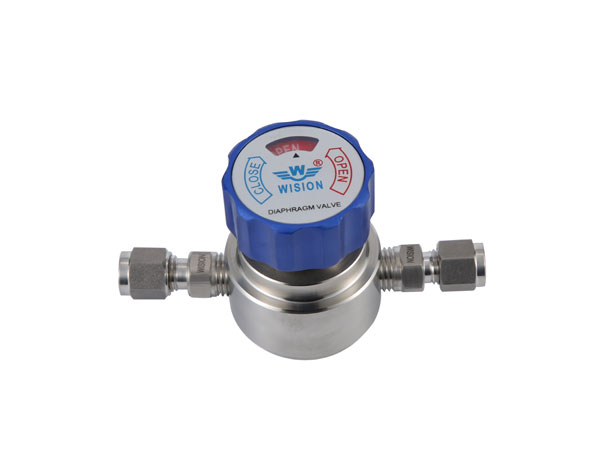

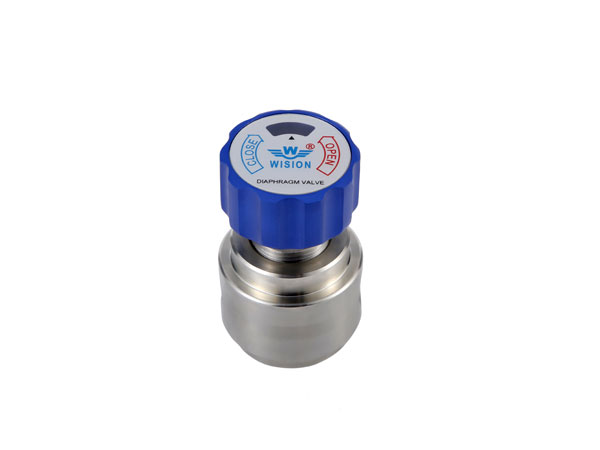

DV11膜片阀

DV11膜片阀

DV11膜片阀

DV11膜片阀

适应高纯应用,膜片316L和C276哈氏合金,硬密封,泄漏率低,阀体:316L,阀座:PCTFE,PEEK,最大工作压力3500PSI(240Bar)。

服务热线: 021-60528933

适应高纯应用,膜片316L和C276哈氏合金,硬密封,泄漏率低,阀体:316L,阀座:PCTFE,PEEK,最大工作压力3500PSI(240Bar)。


  • 膜片阀
    膜片阀
  • 膜片阀
    膜片阀
  • 膜片阀
    膜片阀
  • 膜片阀
    膜片阀
  • 膜片阀
    膜片阀

结构特点Design features

● 适用于高纯应用。

●内部无弹簧设计。

● 膜片式硬密封,泄漏率低。

● 高寿命。

● 100% 氦气测试。

功能特性Characteristic parameters

➣  流量:Cv=0.17
➣  母体泄漏率:1x10-9 atm cc/sec He
➣  阀座泄漏率:4x10-9 atm cc/sec He
➣  设计验证:最大工作压力的 150%

工作条件Product material

➣  最大工作压力:3500 psi ( 240 bar)
➣  最小工作压力:真空
➣  温度: -40℃~65℃(40℉~150℉)

气动执行器Product material

➣  操作压力:70~125 psi
➣  入口连接:1/8” NPT(F)
➣  工作状态:常闭、常开

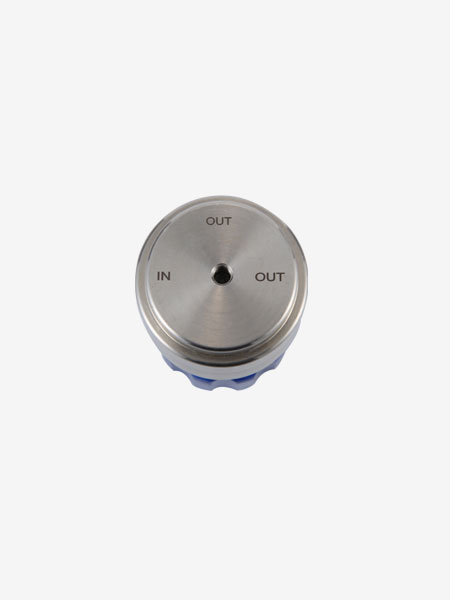

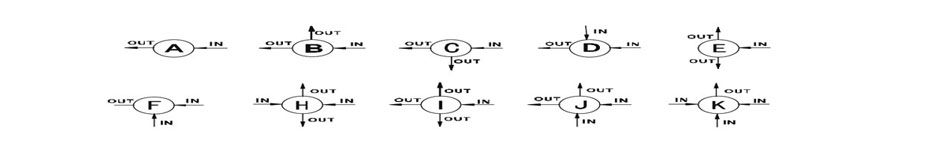

母体孔位图Matrix bitmap

11





订购指南 ORDERING INFOUMATION
系列型号 母体材质 工作压力 流道形式 进出口螺纹 膜片 选项
DV11 B:Brass
L:316L
H:3500PSI
L:300PSI
A  F
B   H
C   I
D   J
E   K
00:1/4NPTF
01:1/4Tube
02:1/4VCR
03:1/4卡套
1:316L
2:C276
  1:标准
  2:气动常闭
  3:气动常开
