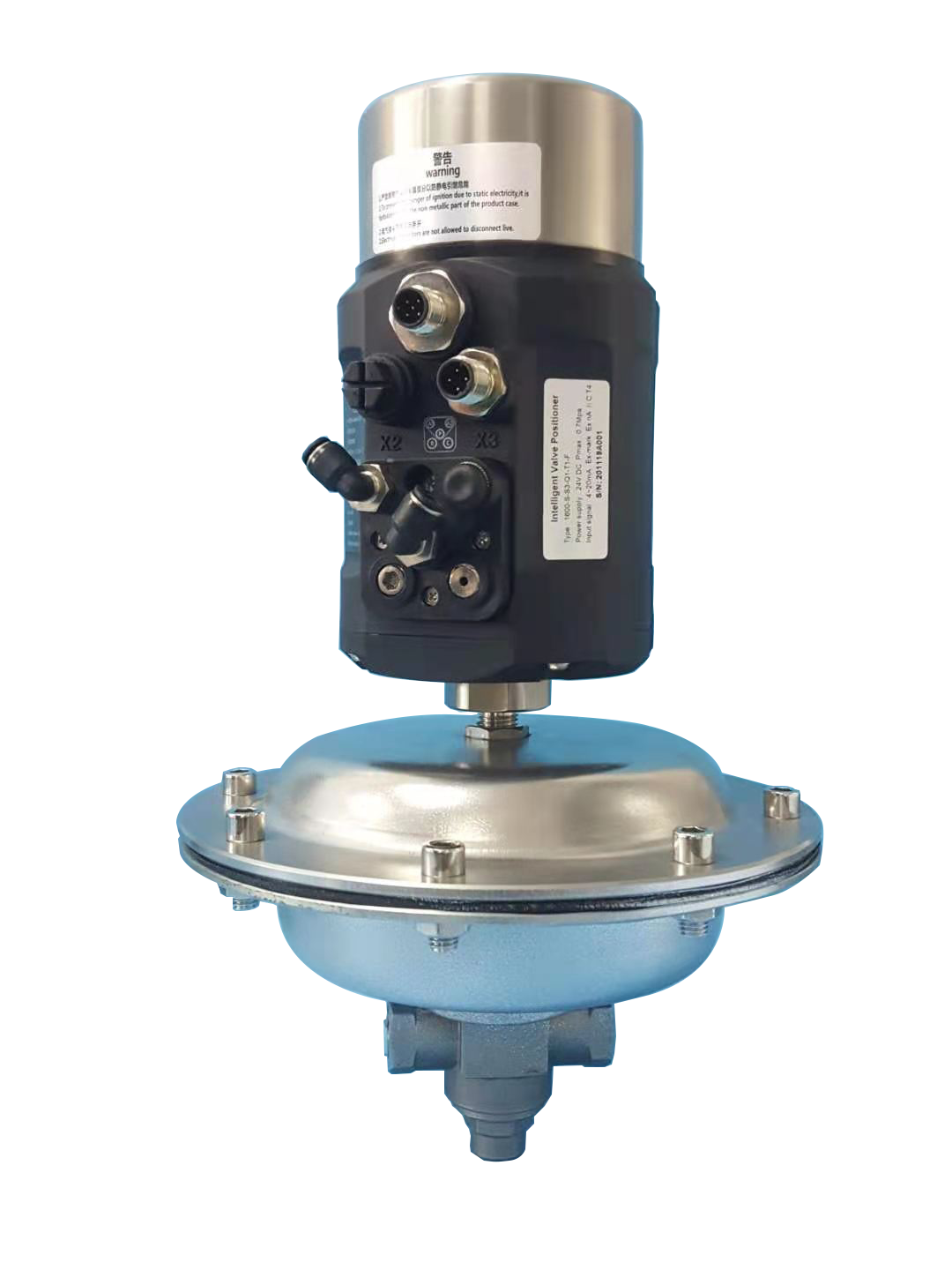

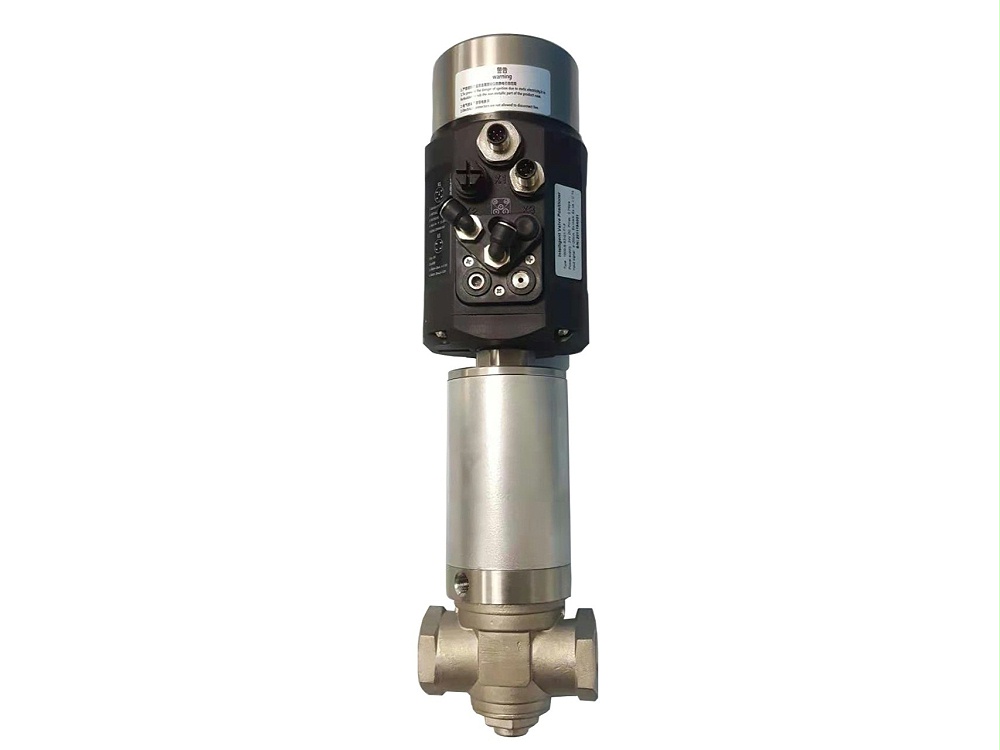

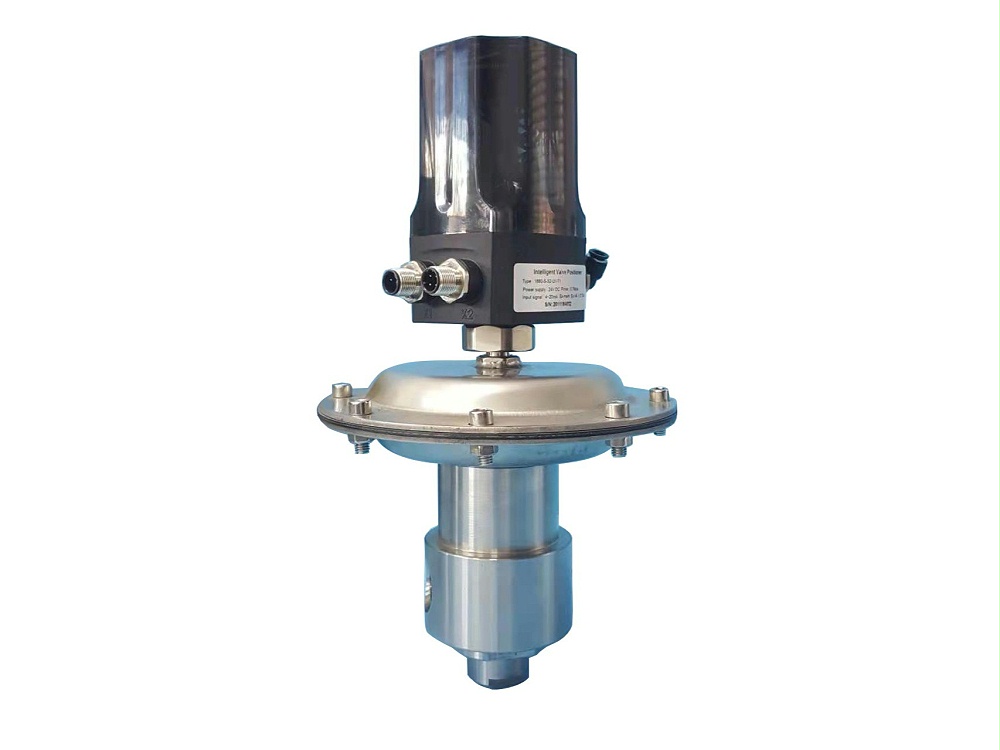

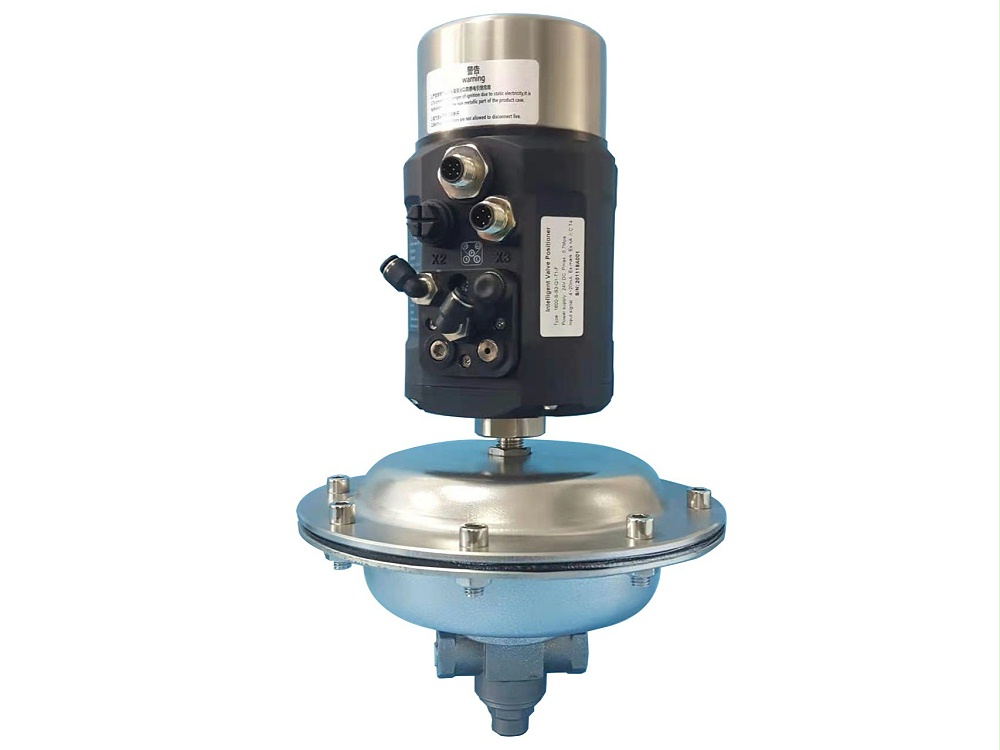

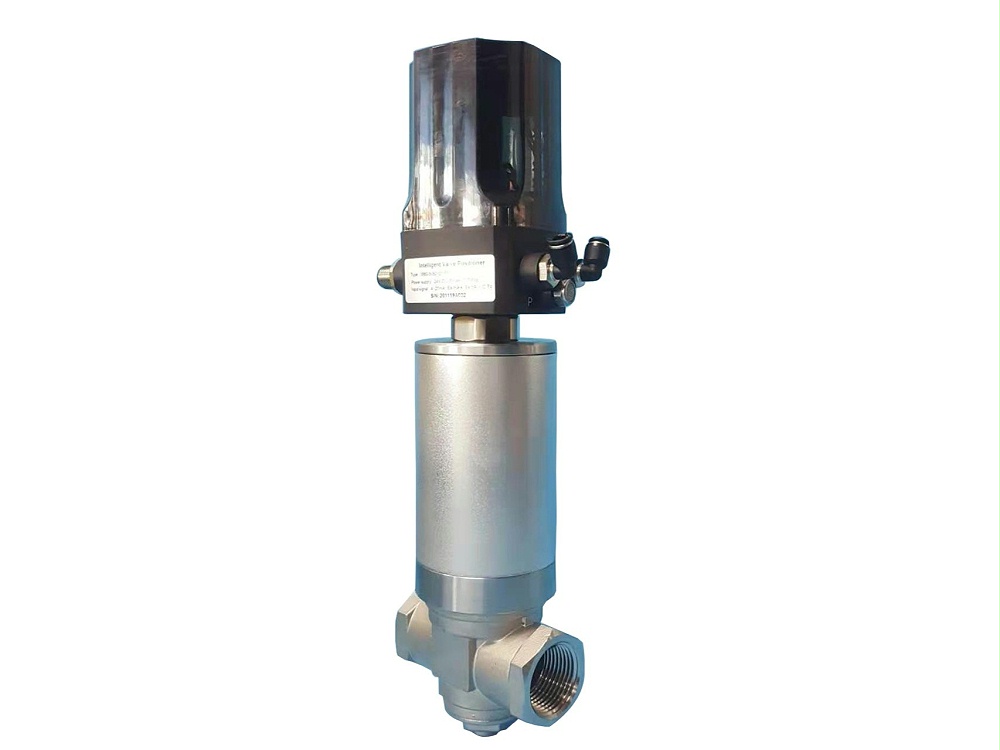

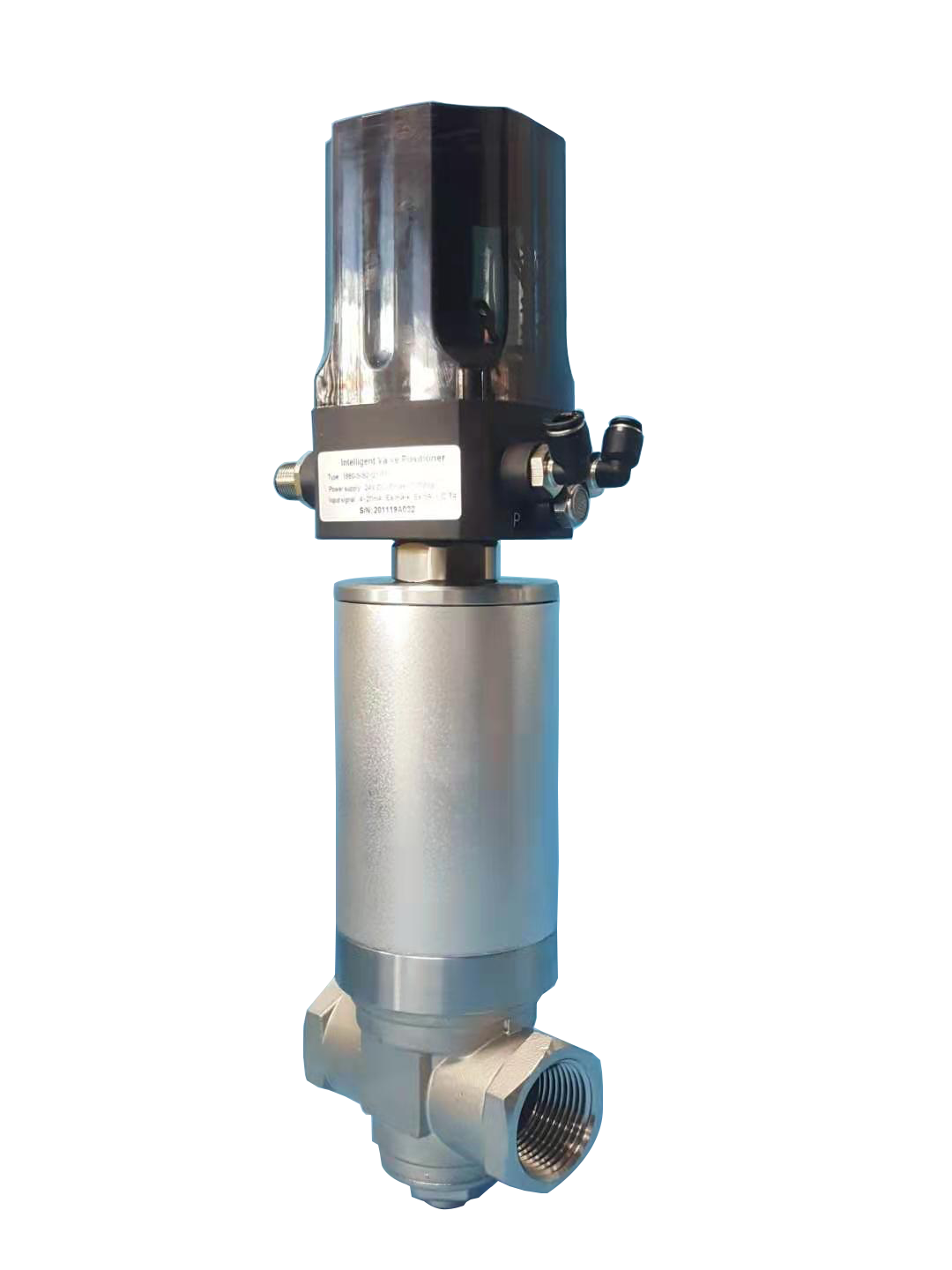

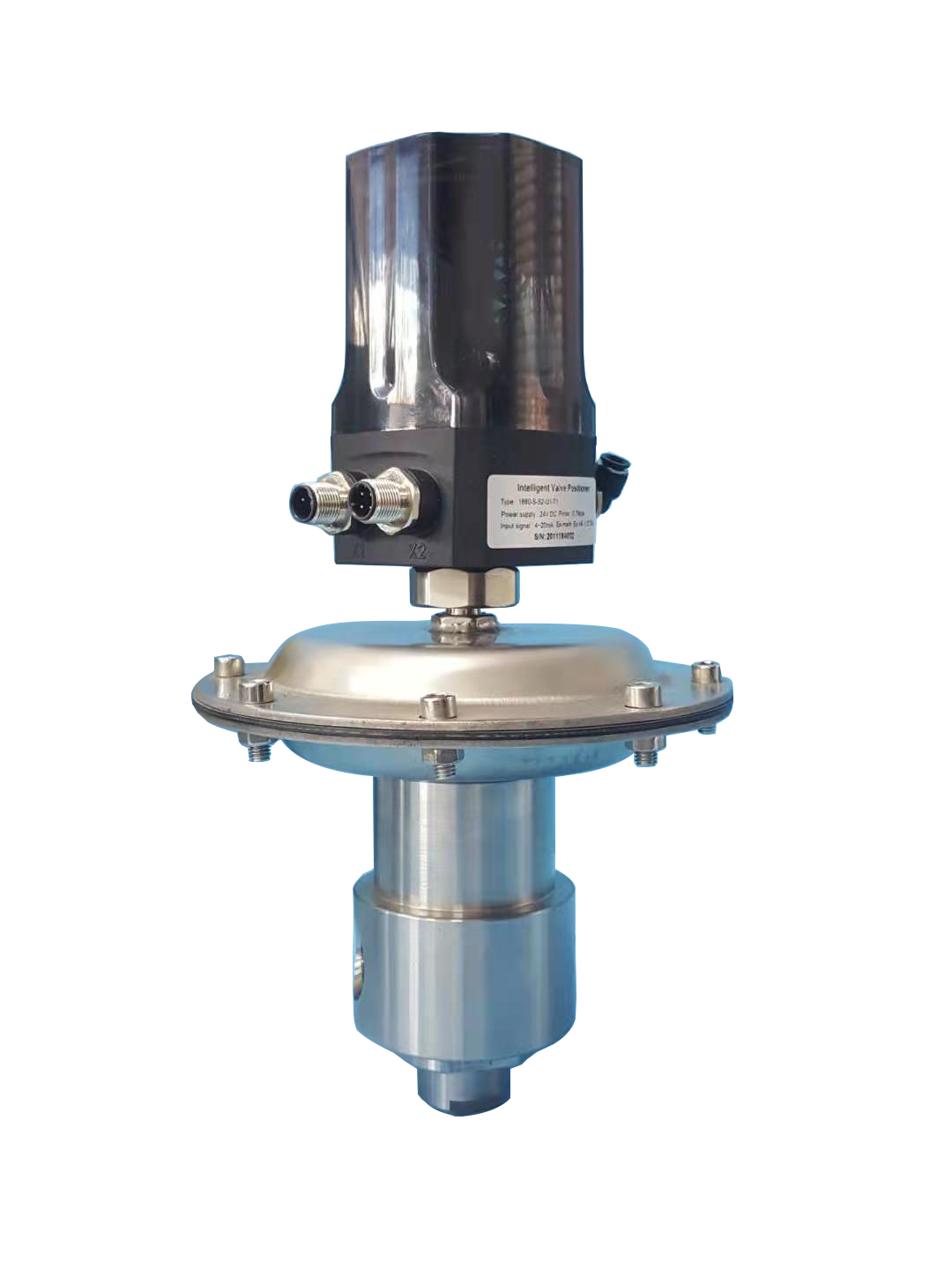

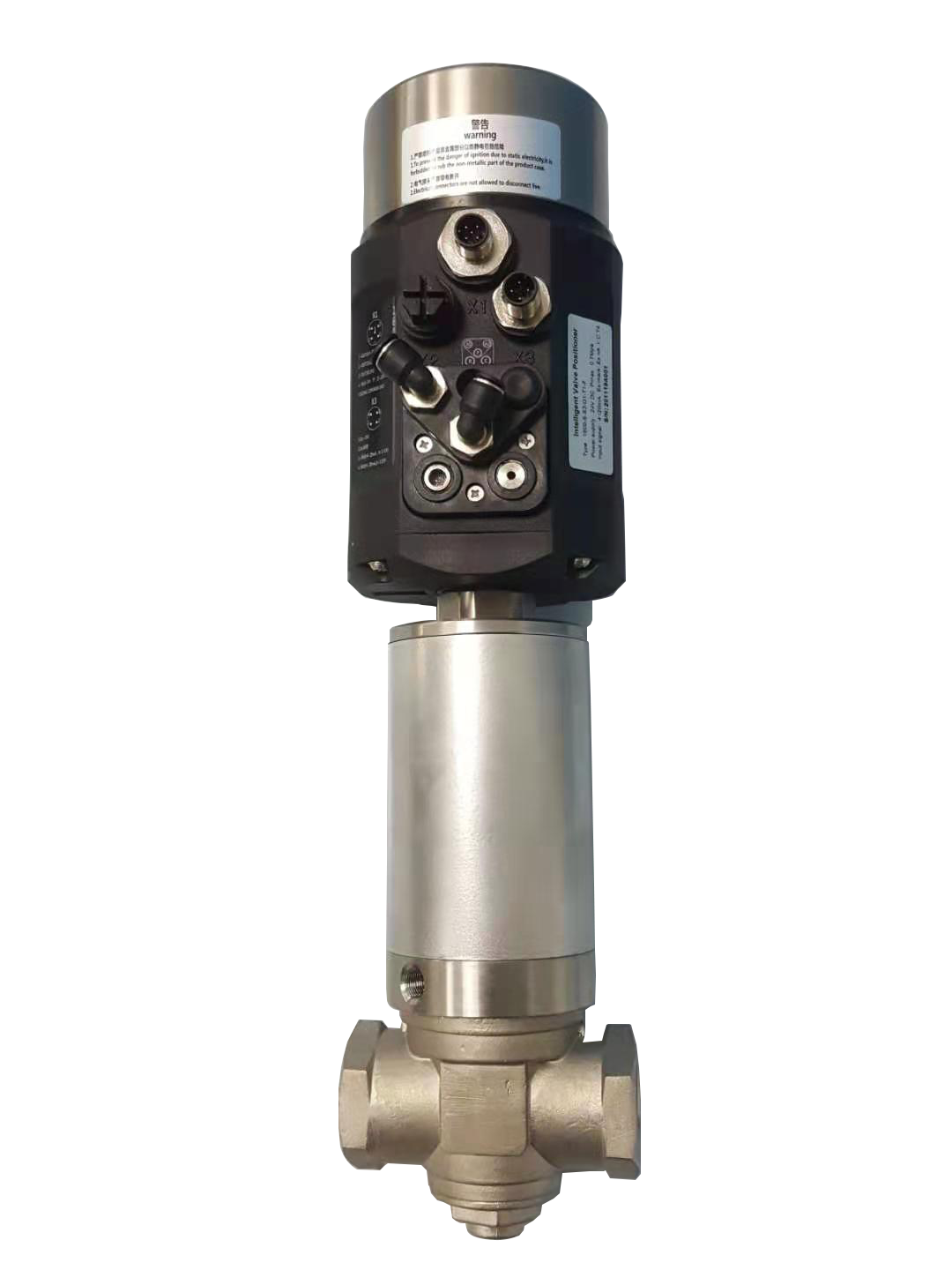

EAJ10电气比例流量调节阀

EAJ10电气比例流量调节阀

EAJ10电气比例流量调节阀

EAJ10电气比例流量调节阀

EAJ10电气比例流量调节阀

    电气比例流量调节阀是由多弹簧气动执行机构和顶导向式直通阀体组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对流体介质的自动调节控制,精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数。广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。

服务热线: 021-60528933

    电气比例流量调节阀是由多弹簧气动执行机构和顶导向式直通阀体组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对流体介质的自动调节控制,精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数。广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
   电气比例流量调节阀特点
1.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2、按作用模式可分;正作用:气闭式 -常开型(当信号压力增大时阀位向下位移),B型 反作用:气开式-常闭型(当信号压力增大时阀位向上位移),K型
3、可以采用平衡型阀芯,不平衡力小,操作稳定
4、通过改变阀芯形状的设计;不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性、直线性。


  • 手动调节

  • 气控调节

  • 先导调节

  • 液体调节





设计特点Design features

● 小口径阀属于精密定制产品

● 采用阀体结构多样:单座结构,双座平衡结构。

● 阀杆密封可选:填料密封、波纹管、PTFE膜结构(卫生级)

● 0.5%的电子控制死区

● 等百分比流量特性曲线。

● 高压阀(PN64-PN400)采用(调节锥+迷宫式)设计,保证流量线性精度与多级降压的技术难关。

特性参数Characteristic parameters

➣  阀门尺寸:口径DN2-100mm
➣  配执行机构(气缸):φ80~125mm,膜盖直径98-500mm
➣  连接方式:可选*G螺纹3/8 *法兰(GB-PN16/PN25)*卡套连接*焊接活接
➣  压力等级:PN63(耐压)具体工作压力(根据缸径而定)
➣  流量特性:等百分比曲线(标准)线性OR 反等百分比曲线(定制)
➣  气缸功能:单作用(常开OR常闭)双作用
➣  适用介质:酒精、燃料油、盐碱溶液、有机溶剂、乳化液、气体、蒸汽。
➣  介质温度:-10~180℃(标准) -30~250℃(定制)
➣  电控参数:供电24V/DC 控制信号:4~20mA 输入输出

产品材质Product material

➣  阀体:阀杆304/316L(可选:哈氏合金 斯泰来合金)
➣  阀杆:304/316L (可选:哈氏合金 斯泰来合金)
➣  主密封(阀芯):PTFE VS 316 OR 316 VS 316(可选:哈氏合金 斯泰来合金 蒙乃尔合金)
➣  填料:RPTFE
➣  气缸:304
➣  泄漏等级:CLASS V(硬密封) CLASS VI(软密封)
订购指南 ORDERING INFORMATION
系列型号 材质 口径 作用方式 压力等级 流量特性 温度 防爆要求 可选项
EAJ10电气比例调节阀


L:316L
S:304
B:Brass
C:C276
T:TA2
W:WCB
2
3
4
6
8
10
12
15
20
25
32
40
50
65
80
100
B:常闭(通气打开)
K:常开(通气关闭)
16:PN16
40:PN40
64:PN64
100:PN100
160:PN160
250:PN250
400:PN400
L:线性
Q:等百分比
F:快开
N:-20~80℃
H:-40~250℃
H1:-40~450℃
D:-40~-100℃
D1:-40~-190℃
Ex:防爆
NO:非防爆
P:气动阀门定位器
E:电/气阀门定位器
T:电/气转换器
S:电磁阀
L:限位开关
R:空气过滤减压器
V:保位阀
J:继动器
H:手轮
