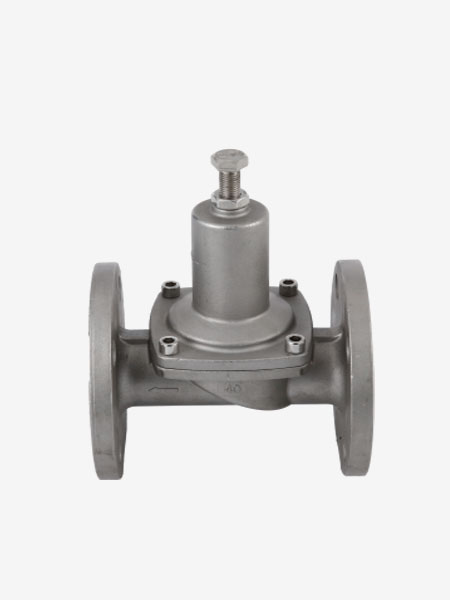

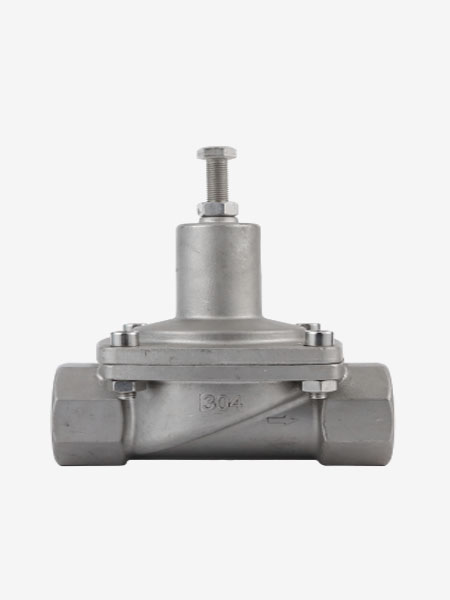

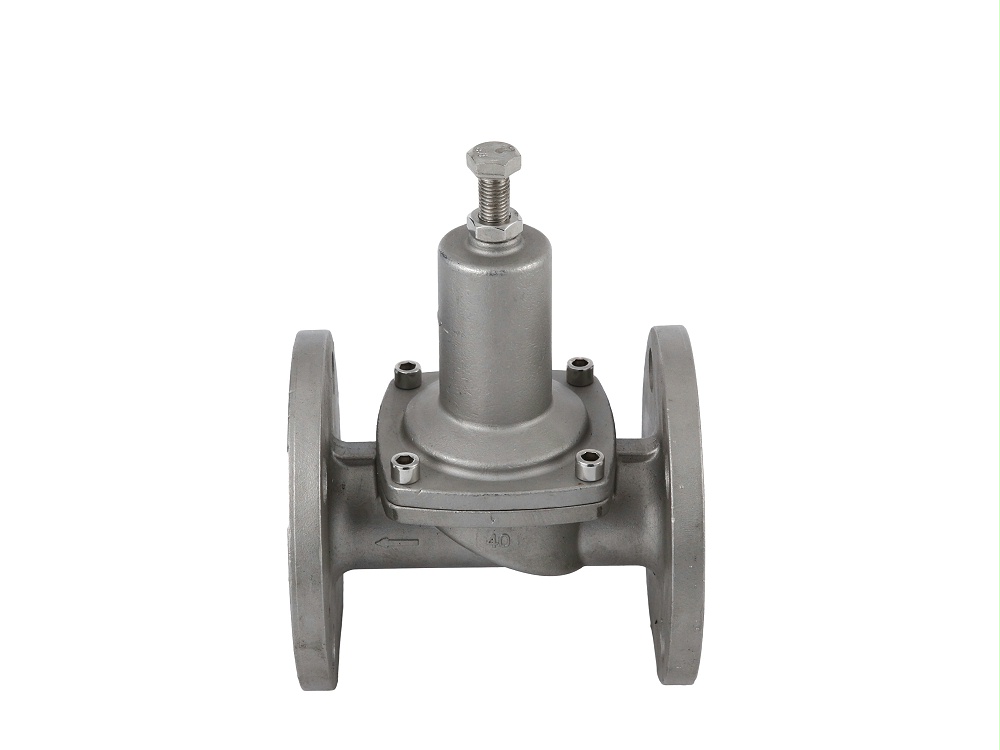

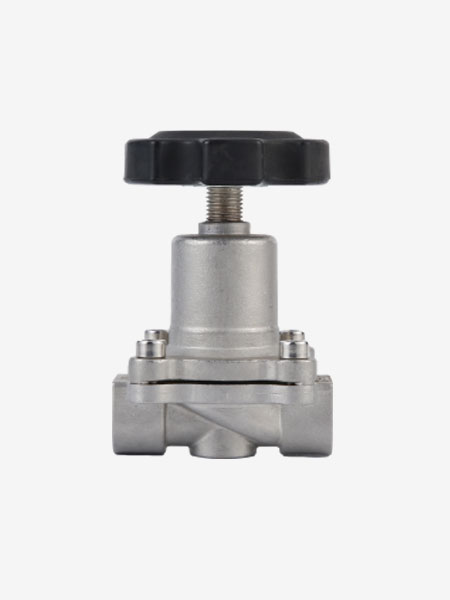

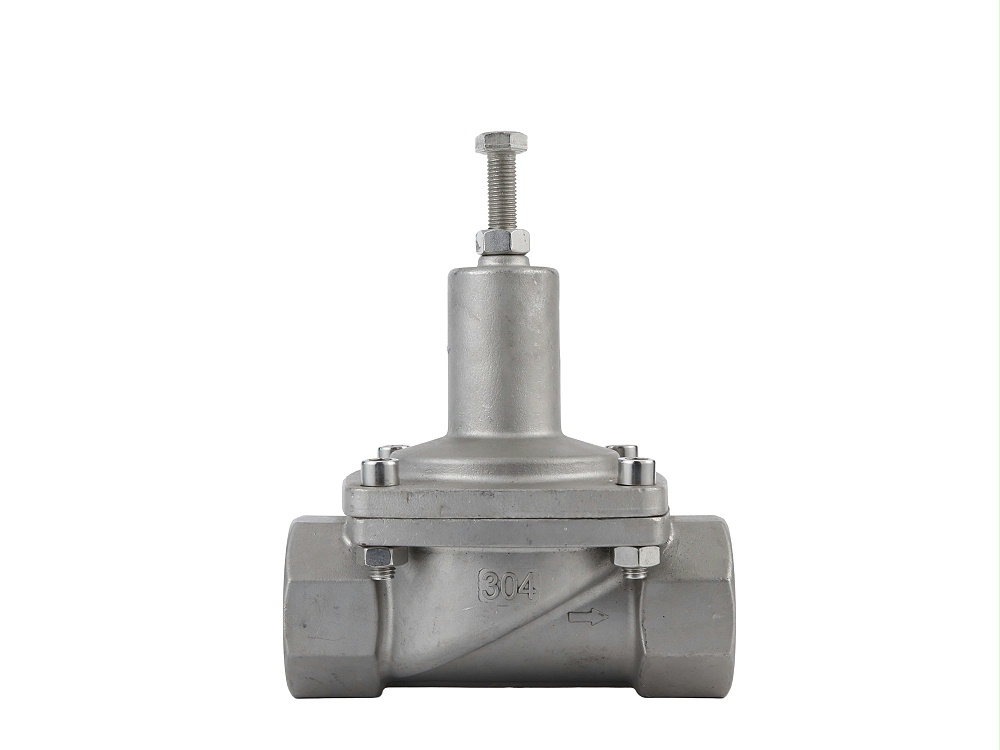

高温背压阀HTBF 高温泄压阀HTAF

高温背压阀HTBF 高温泄压阀HTAF

高温背压阀HTBF 高温泄压阀HTAF

高温背压阀HTBF 高温泄压阀HTAF

HTBF系列高温背压阀,采用膜片式结构,用于膜片压力传输,用于泵的出口, 稳定压力, 稳定流量,防止液体回流 ,也可以安装在支路中作泄压阀作用。与阻尼器配合使用,减小液体波动,用于高温介质。

服务热线: 021-60528933

HTBF系列高温背压阀,采用膜片式结构,用于膜片压力传输,用于泵的出口, 稳定压力, 稳定流量,防止液体回流 ,也可以安装在支路中作泄压阀作用。与阻尼器配合使用,减小液体波动,用于高温介质。

  • 高温调节
    高温调节
  • 高温型
    高温型
  • 高温调节
    高温调节

设计特点Design features

● 为背压阀的两端管路提供压力差

● 防止虹吸现象的发生,消除投加点压力波动所引起的投加量变化

● 和脉动阻尼器配合使用减小水锤对系统的危害

● 保护管路、弯头、接头,减小压力波动的冲击

● 与其他管路元件如脉动阻尼器配合使用才能发挥最大效用

特性参数Characteristic parameters

➣  调节压力控制范围:0-0.3,0-0.6,0-0.8,0-1.0MPa
➣  安全测试压力:150% 最大额定压力
➣  适用温度:100℃-200℃
➣  内泄漏率:无气体泄漏
➣  Cv值:0.8, 1.2 ,2.7, 4.2, 6.7, 10, 12, 16

产品材质Product material

➣  母体:316L, 304, 不锈钢衬氟
➣  膜 片: 316L,C276 ,PTFE,NBR, VITON, EPDM, PEEK
➣  O型圈:VITON,EPDM,PTFE
➣  阀 座: PTFE,PEEK,Vespel, 316L
➣  弹簧:316L
➣  阀芯顶杆:316L

母体孔位图Matrix bitmap

母体孔位图


订购指南 ORDERING INFORMATION
BF系列型号 母体材质 口径 螺纹/法兰 调节压力(MPa) 压力表
HTBF高温背压阀
L:316L
S:304
CF:衬氟
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"(32)
1-1/2"(40)
2"(50)
T:螺纹
F:法兰
0.3
0.6
0.8
1.0
W:无压力表


订购指南 ORDERING INFORMATION
AF系列型号 母体材质 口径 螺纹/法兰 调节压力(MPa) 压力表
HTAF高温泄压阀
L:316L
S:304
CF:衬氟
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"(32)
1-1/2"(40)
2"(50)
T:螺纹
F:法兰
0.3
0.6
0.8
1.0
W:无压力表
