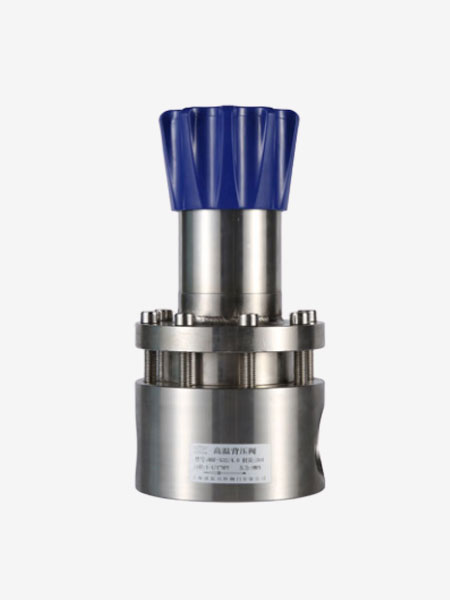

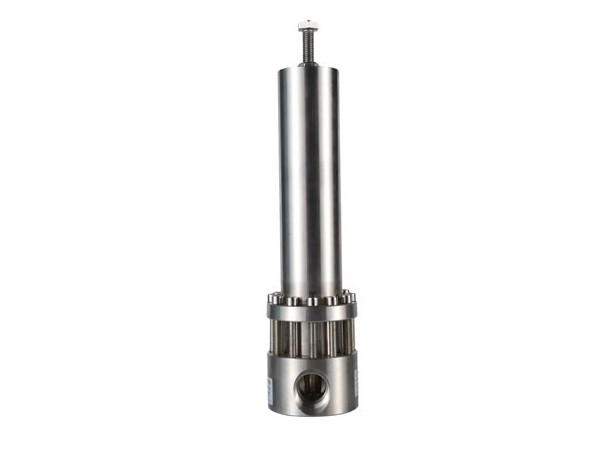

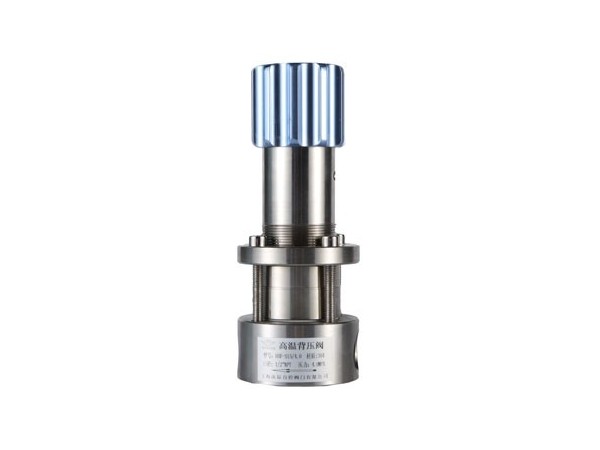

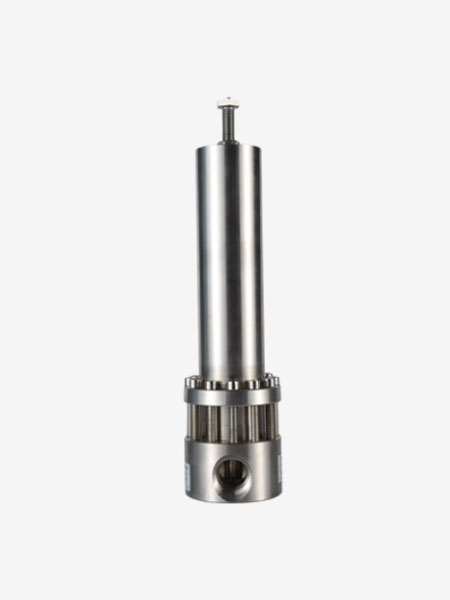

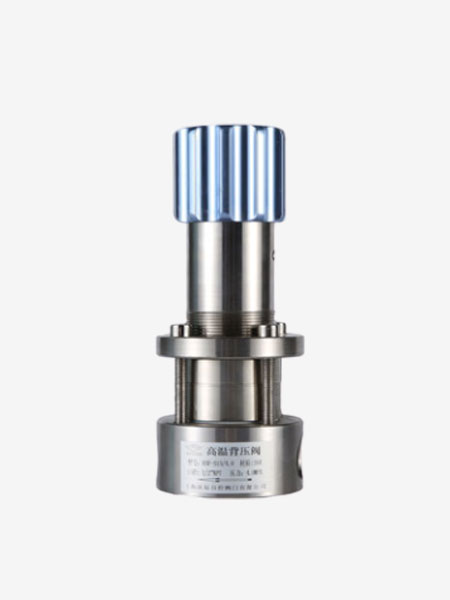

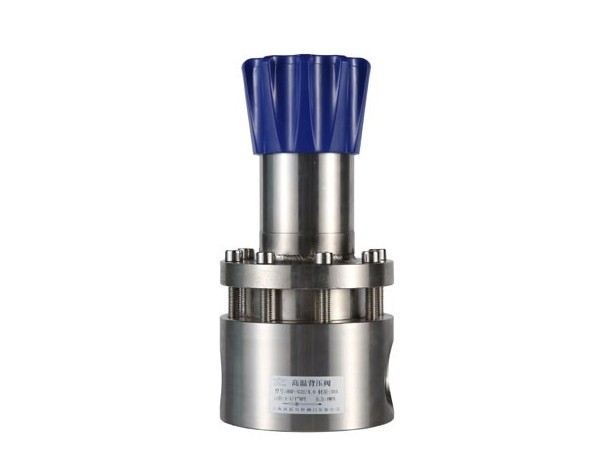

高温背压阀HTHBF

高温背压阀HTHBF

高温背压阀HTHBF

高温背压阀HTHBF

HTHBF系列高温背压阀,活塞式压力传输,用于稳定高压泵出口压力,常与阻尼器配合使用,减小流体波动,稳定泵的流量。用于高温介质。

服务热线: 021-60528933

如某些高压泵的流量随压力变化较大,可在泵的出口处设置背压阀,使泵的输出流量稳定,这时一般选择背压阀的压力为泵的实际使用压力或略小于泵的使用压力。出口管道上的单向阀用于防止液体回流,背压阀用于保持泵出口有一恒定压力。


  • 高温调节
    高温调节
  • 高温调节
    高温调节
  • 高温调节
    高温调节

设计特点Design features

● 活塞式结构,用于高压管路

● 为背压阀的两端管路提供压力差

● 防止虹吸现象的发生,消除投加点压力波动所引起的投加量变化

● 和脉动阻尼器配合使用减小水锤对系统的危害

● 保护管路、弯头、接头,减小压力波动的冲击

● 与其他管路元件如脉动阻尼器配合使用才能发挥最大效用

特性参数Characteristic parameters

➣  调节压力控制范围:0-2,0-3,0-4,0-5,0-6,0-10Mpa
➣  安全测试压力:150% 最大额定压力
➣  适用温度:100℃-200℃
➣  内泄漏率:无气体泄漏
➣  Cv值:0.6,1.2,2,2.6,3.8,5.1,8,11,13,17,25,36,50,75

产品材质Product material

➣  母体:316L,304,C276,TA2,PVDF,不锈钢衬氟
➣  膜 片: 316L,C276 ,PTFE,VITON, EPDM, PEEK
➣  O型圈:VITON, EPDM, PTFE
➣  阀 座:PTFE,PEEK,Vespel, 316L
➣  弹簧:316L
➣  阀芯顶杆:316L

母体孔位图Matrix bitmap

母体孔位图


订购指南 ORDERING INFORMATION
系列型号 母体材质 母体孔位 公称通径 连接方式RC/NPT 调节压力 O型圈 压力表
HTHBF高温背压阀 L:316L
S:304
C:C276
T:TA2
PD:PVDF
CF:衬氟
A
B
6  32
8   40
10   50
15   65
20   80
25   100
1/8"  1.25"
1/4"   1.5"
3/8"   2"
1/2"   2.5"
3/4"   3"
1"   4"
法兰连接可订制,代号:F
K:0-2Mpa
I:0-3Mpa
H:0-4Mpa
G:0-5Mpa
Q:0-6Mpa
N:0-10Mpa
1.Viton
2.EPDM
3.PTFE
G:附压力表
 (MPa)
P:附压力表
(psig/bar)
W:无压力表
