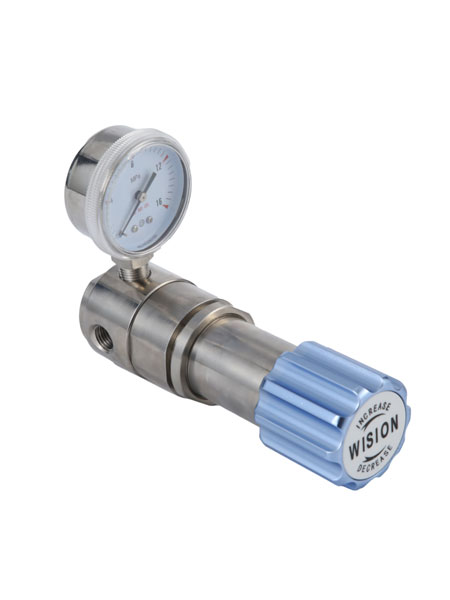

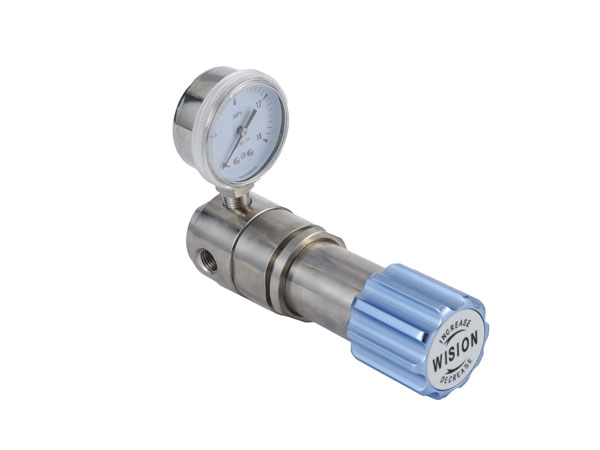

高温背压阀HTRW71

高温背压阀HTRW71

高温背压阀HTRW71

高温背压阀HTRW71

高温背压阀HTRW71

HTRW71低压系列高温背压阀,不锈钢膜片压力传输,压力控制准确,用于调节上游压力,适用高温气体、高温液体,可面板安装。

服务热线: 021-60528933

HTRW71低压系列高温背压阀,不锈钢膜片压力传输,压力控制准确,用于调节上游压力,适用高温气体、高温液体,可面板安装。

  • 高温调节
    高温调节
  • 高温调节
    高温调节
  • 高温调节
    高温调节

设计特点Design features

● 可采用面板式或墙式安装。

● 母体与膜片采用硬密封形式。

● 母体螺纹: 1/4" NPT(F) 3/8"NPT(F)。

特性参数Characteristic parameters

➣  最大调节压力:800psig
➣  调节压力:0~25,0~50,0~100,0~250,0~300,0~500,0~800psig
➣  安全测试压力:1.5倍的最大输入压力
➣  适用温度:100℃至+260℃(大于260℃咨询技术)
➣  Cv值: 0.06 ,0.08, 0.2 ,0.4, 0.6

产品材质Product material

➣  母体:316L ,Brass,C276,TA2,PVDF,不锈钢衬氟
➣  上盖: 304
➣  膜片:316L C276
➣  阀座:PTFE,PEEK, Vespel
➣  弹簧:316L
➣  阀芯顶杆:316L

流量曲线图Flow curve

流量曲线图

安装尺寸图Installation dimensions

安装尺寸图

母体孔位图Matrix bitmap

母体孔位图


订购指南ORDERING INFORMATION
系列型号 母体材质 母体孔位 调节压力 压力表 进气形式 出气形式 选项
L A G G  00 00 P
HTRW71高温背压阀 L:316L
B:Brass
C:C276
T:TA2
PD:PVDF
CF:衬氟
A
B
L:0-25psig
K:0-50psig
I:0-100psig
G:0-250psig
F:0-300psig
E:0-500psig
D:0-800psig
G:附压力表
 (Mpa)
p:附压力表
(psig/bar)
W:无压力表
00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
10:1/8卡套接头
11:1/4卡套接头
12:3/8卡套接头
91:1/4"VCR(F)
92:1/4"VCR(M)
93:1/4"焊接管
其他接头可供选择
00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
10:1/8卡套接头
11:1/4卡套接头
12:3/8卡套接头
91:1/4"VCR(F)
92:1/4"VCR(M)
93:1/4"焊接管
其他接头可供选择
P:面板式安装
