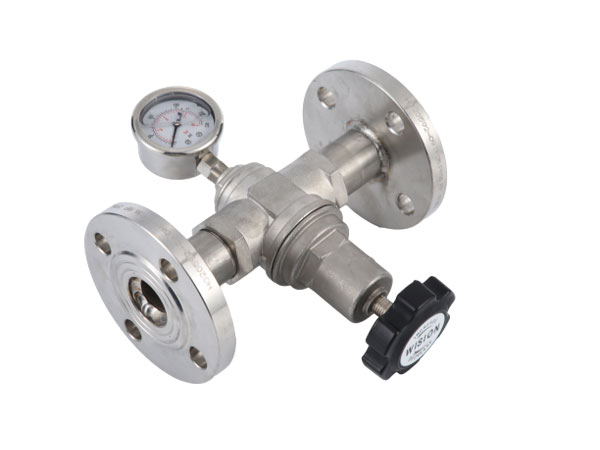

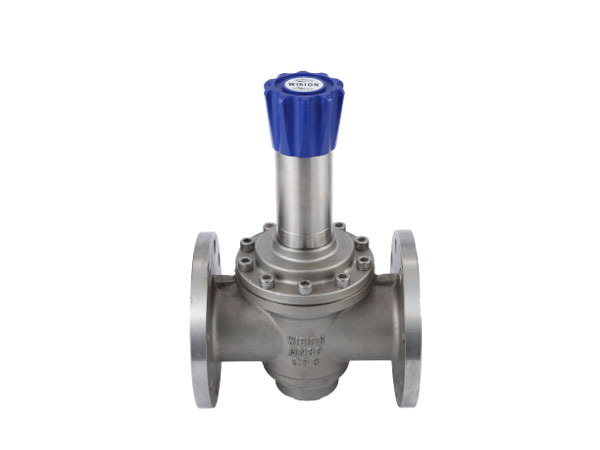

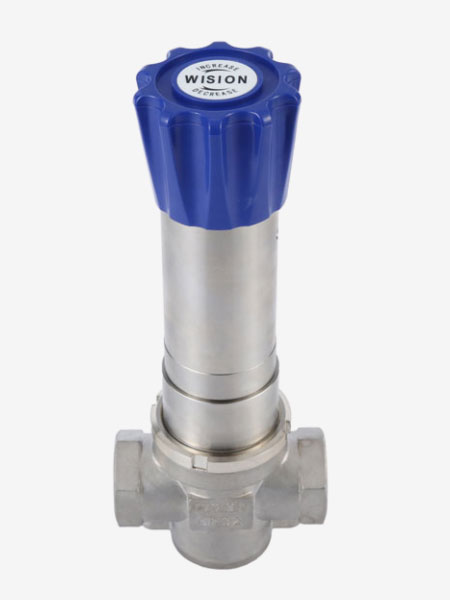

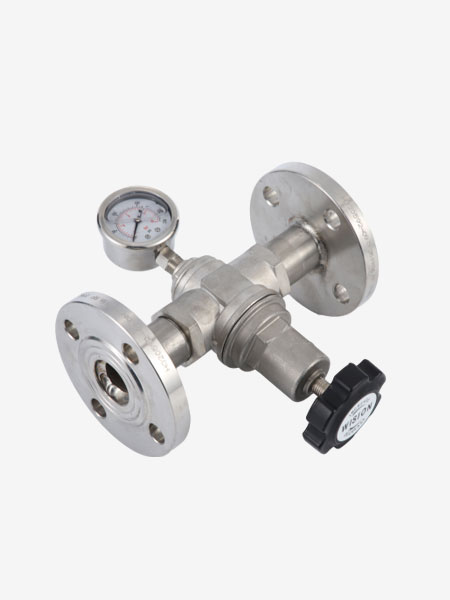

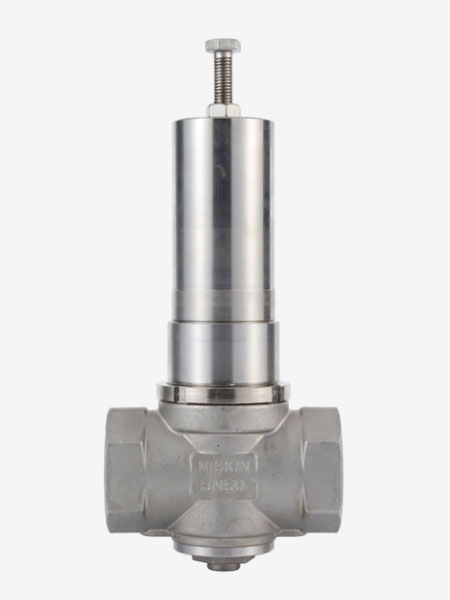

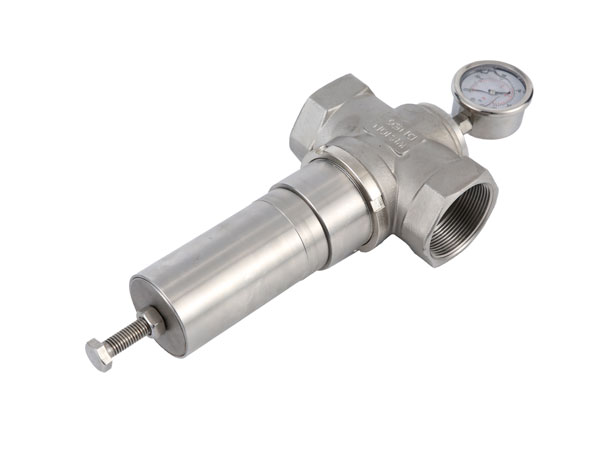

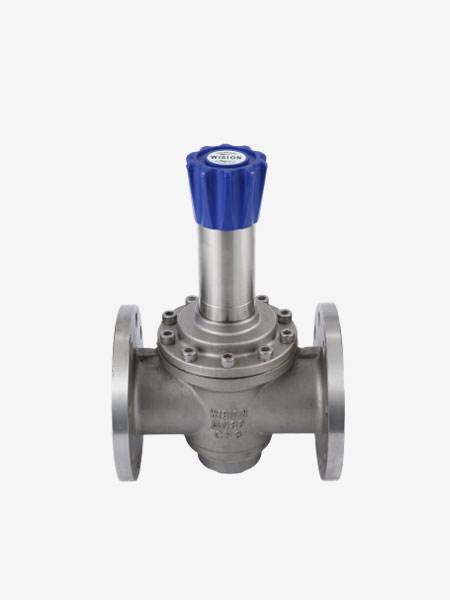

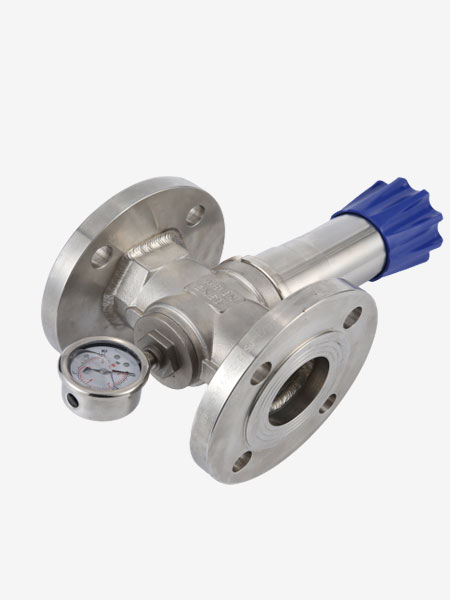

平衡式液体背压阀LRBT/LRBF

平衡式液体背压阀LRBT/LRBF

平衡式液体背压阀LRBT/LRBF

平衡式液体背压阀LRBT/LRBF

平衡式液体背压阀LRBT/LRBF

LRBT/LRBF平衡式系列液体背压阀,采用双活塞平衡式结构,稳定阀前压力,压力控制更平稳,调节精度高,反应灵敏,用于液体管路。广泛适用于高流通能力、高可靠性、压力范围宽、精度要求高的使用场合。

服务热线: 021-60528933

LRBT/LRBF平衡式系列液体背压阀,采用双活塞平衡式结构,稳定阀前压力,压力控制更平稳,调节精度高,反应灵敏,用于液体管路。广泛适用于高流通能力、高可靠性、压力范围宽、精度要求高的使用场合。

  • 液体背压阀
    液体背压阀
  • 液体背压阀
    液体背压阀
  • 液体背压阀
    液体背压阀
  • 液体背压阀
    液体背压阀
  • 液体背压阀
    液体背压阀

设计特点Design features

➣  双活塞平衡式结构

➣  控制精度高

➣  操作方便

➣  维护成本低、维护周期长、装拆简便、阀座密封圈检查简单方便、维修备件少

➣  控制性能优异:调节精度高,响应快,稳定性好

特性参数Characteristic parameters

➣  调节控制范围:1-4,4-8,8-12,12-16,16-22bar
➣  安全测试压力:1.5倍的最大输入压力
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  泄漏率: 2×10-8 atm cc/sec He
➣  CV值:2.6,4.1,6.6,11,13,17,75,80,120

产品材质Product material

➣  母 体: 316L,304,不锈钢衬氟
➣  上盖: 304
➣  阀 座:NBR,VITON,PTFE,PEEK
➣  弹簧:304
➣  阀芯顶杆: 304,316L
➣  O型圈:  NBR,EPDM, Viton,PTFE,RPTFE

CV值CV VALUES

型号 口径 接口螺纹/法兰 CV值
螺纹式背压阀
LRBT
法兰式背压阀
LRBF
DN15 1/2" 2.6
DN20 3/4" 4.1
DN25 1" 6.6
DN32 1-1/4" 11
DN40 1-1/2" 13
DN50 2" 17
DN65 2.5" 75
DN80 3" 80
DN100 4" 120

订购指南 ORDERING INFORMATION
系列 材质 螺纹接口 进口压力 调节压力 压力表
LRBT螺纹液体背压阀
LRBF法兰液体背压阀
L:316L
S:304
CF:衬氟
1/2"(15)
3/4"(20)
1"(25)
1-1/4"(32)
1-1/2"(40)
2"(50)
2.5"(65)
3"(80)
4"(100)
其他可以定制
G:1Mpa
D:2Mpa
F:3Mpa
G:1-4bar
H:4-8bar
 K:8-12bar
  L:12-16bar
  M:16-22bar
W:无压力表
G:附压力表
 (MPa)
P:附压力表
(Psig/bar)
