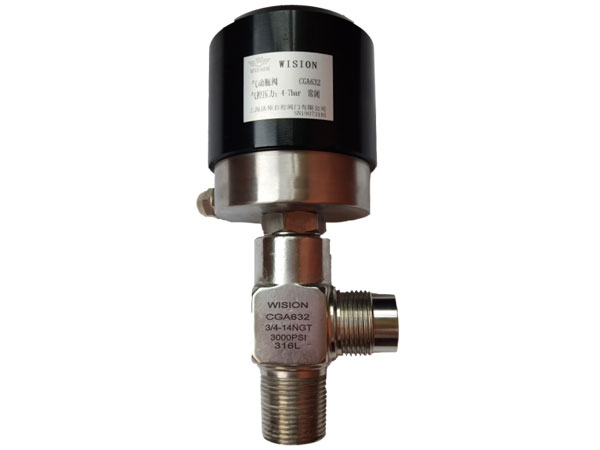

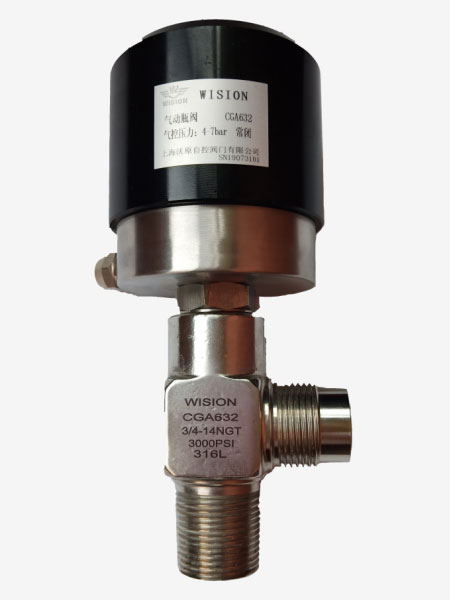

气动瓶阀

气动瓶阀

瓶阀:控制钢瓶内气体进出的阀门,使用方便,可手动直接开启。使用时,向逆时针方向旋转为开启,向顺时针方向旋转为关闭。用于充装腐蚀性气体的钢瓶及具有相同接口的工业管路和设备上。适用于气体和液体等介质。 产品规格: CGA、DIN477、BS341、DISS、GB、JIS等系列。

服务热线: 021-60528933

瓶阀:控制钢瓶内气体进出的阀门,使用方便,可手动直接开启。使用时,向逆时针方向旋转为开启,向顺时针方向旋转为关闭。用于充装腐蚀性气体的钢瓶及具有相同接口的工业管路和设备上。适用于气体和液体等介质。 产品规格: CGA、DIN477、BS341、DISS、GB、JIS等系列。


  • DISS瓶阀
    DISS瓶阀

设计特点Design features

● 母体采用一体式结构,有效防止泄漏

● 阀门标准形式为直角式,直接安装于钢瓶上

● 梅花型手轮式转动开关

● 适用范围:充装腐蚀性气体的钢瓶及具有相同接口的管路和设备

● 适用介质:气体和液体等多种非腐蚀性或腐蚀性介质

● 公称压力:PN2.5,PN4,PN6.4,PN16,PN32Mpa,48Mpa

特性参数Characteristic parameters

➣  材质:304,316L,Brass,Monel,C276
➣  最大工作压力:500,1800,30000psig
➣  阀座泄漏率:低于1 x 10-9cc / sec He
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  进气接口形式:3/4” NGT ,PZ27.8 , PZ19.2
➣  气动压力:4-7bar
➣  CV:0.3
订购指南 ORDERING INFORMATION
型号 材质 最大压力PSI 进口形式 出口形式 安全装置(MPA)
CGA DIN477 Bs341 DISS(UHP CGA) GB JIS
CGA
DIN477
Bs341
DISS
JIS
QF
PX
B:Brass
S:304
L:316L M:Monel C:C276
500
1800
3000
4000
5500
6000
7500
01:PZ19.2
02:PZ27.8
03:PZ39
04:3/4-14NGT
05:1-11.5NGT
06:DIN477 W19.8x1/14
07:DIN477 W28.8x1/14
08:M16x1.5
09:M18x1.5
10:M20X 1.5
11:M25x2
12:1/2NPT
13:EN629-125E
14:JIS B8246 V2
15:BS341 1X1/14
16:5/8-18UNF
17:1-125- 12UNF
18:G1/2
19:G5/8
20:G3/4
170
180
200
280
290
296
300
320
326
330
346
347
350
410
415
500
520
540
555
577
580
590
620
660
668
670
677
678
679
680
695
701
702
703
705
750
755
870
880
890
900
910
920
940
940
950
960
965
973
NO:1
NO:2
NO:3
NO:4
NO:5
NO:6
NO:7
NO:8
NO:9
NO:10
NO:11
NO:12
NO:13
NO:14
NO:15
NO:1
NO:2
NO:3
NO:4
NO:5
NO:6
NO:7
NO:8
NO:9
NO:10
NO:11
NO:12
NO:13
NO:14
NO:15
NO:16
NO:17
NO:18
632
634
636
638
640
642
712
714
716
718
720
722
724
726
728
G3/4
G5/8
G1/2
 W21.8-1 4RHF
W21.814LHF
M22x1.5LHM
轧兰
M24X1.5
M30X1.5
M30x2
M20x1.5
M16x1.5
M22X1/14
M22.5x1/14
M23x1/14
22-R
23-R
22-L
23-L
26-R
26-L
0:无
1:21土1.5
2:26.5士1.5
3:2.6士0.26
4:100C土5℃
