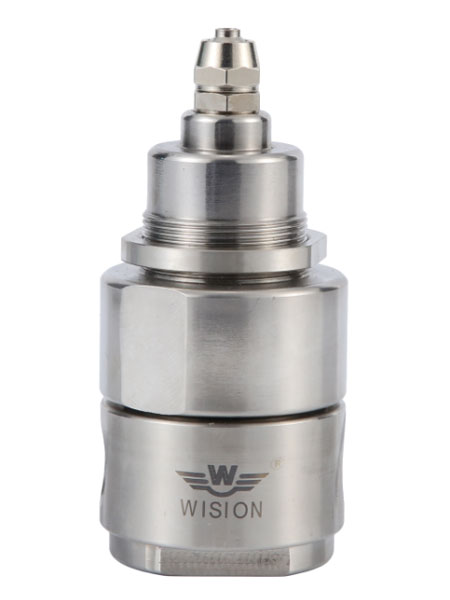

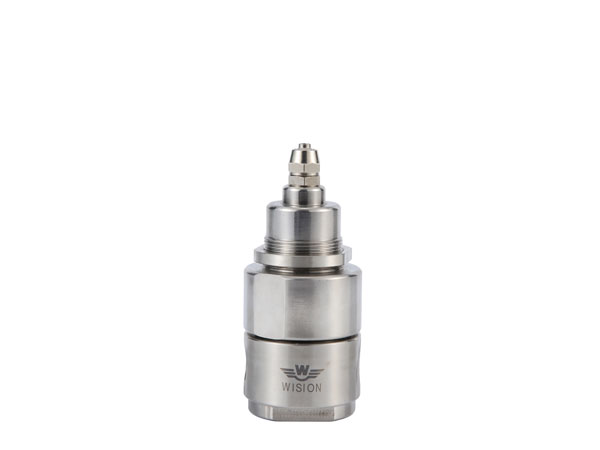

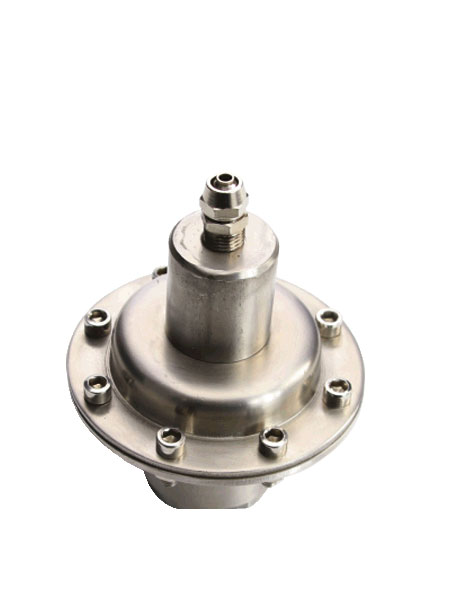

气控背压阀ARW71

气控背压阀ARW71

气控背压阀ARW71

ARW71系列气控背压阀,不锈钢膜片压力传输,压力控制准确,用于调节上游压力,适用气体、标准气体、腐蚀性气体, 液体等。

服务热线: 021-60528933

气控背压阀是根据控制压缩空气压力来调整背压压力的大小,控制阀前流体压力。压力在调节范围内可任意调节,连续控制,实现背压的连续、无级调节,可以远程控制、气动控制等多种控制方式,阀前背压受空气压力控制,可以相等,也可以按一定比例变化,气控比率1:1到1:100。气控背压阀适用于流体压力需要远程控制、精确控制的使用场合。


  • 气控调节
    气控调节
  • 气控调节
    气控调节

设计特点Design features

●母体与膜片采用硬密封形式。

●母体螺纹: 1/4" NPT(F) 3/8"NPT(F)。

●可以远程控制,气动控制等多种控制方式。

●压缩空气压力0-7bar,动作灵敏,精度高。

特性参数Characteristic parameters

➣  最大调节压力:800psig
➣  调节压力:0~25,0~50,0~100,0~250,0~300,0~500,0~800psig
➣  安全测试压力:1.5倍的最大输入压力
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  Cv值: 0.06 ,0.08, 0.2 ,0.4, 0.6
➣  气控比率1:1到1:100
➣  线性度:±5%F.S以下
➣  灵敏度:±3%F.S以下
➣  精度:±5%F.S以下

产品材质Product material

➣  母体:316L ,Brass,C276,TA2,PVDF,PTFE,不锈钢衬氟
➣  上盖: 304
➣  膜片:316L C276
➣  阀座:PCTFE , PTFE, Vespel
➣  弹簧:316L
➣  阀芯顶杆:316L

流量曲线图Flow curve

流量曲线图

安装尺寸图Installation dimensions

安装尺寸图

母体孔位图Matrix bitmap

母体孔位图


订购指南ORDERING INFORMATION
系列型号 母体材质 母体孔位 调节压力 压力表 进气形式 出气形式 选项
L A G G  00 00 P
ARW71气控背压阀 L:316L
B:Brass
C:C276
T:TA2
PC:PVC
PD:PVDF
PF:PTFE
CF:衬氟
A
B
L:0-25psig
K:0-50psig
I:0-100psig
G:0-250psig
F:0-300psig
E:0-500psig
D:0-800psig
G:附压力表
 (Mpa)
p:附压力表
(psig/bar)
W:无压力表
00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
10:1/8卡套接头
11:1/4卡套接头
12:3/8卡套接头
91:1/4"VCR(F)
92:1/4"VCR(M)
93:1/4"焊接管
其他接头可供选择
00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
10:1/8卡套接头
11:1/4卡套接头
12:3/8卡套接头
91:1/4"VCR(F)
92:1/4"VCR(M)
93:1/4"焊接管
其他接头可供选择
P:面板式安装
