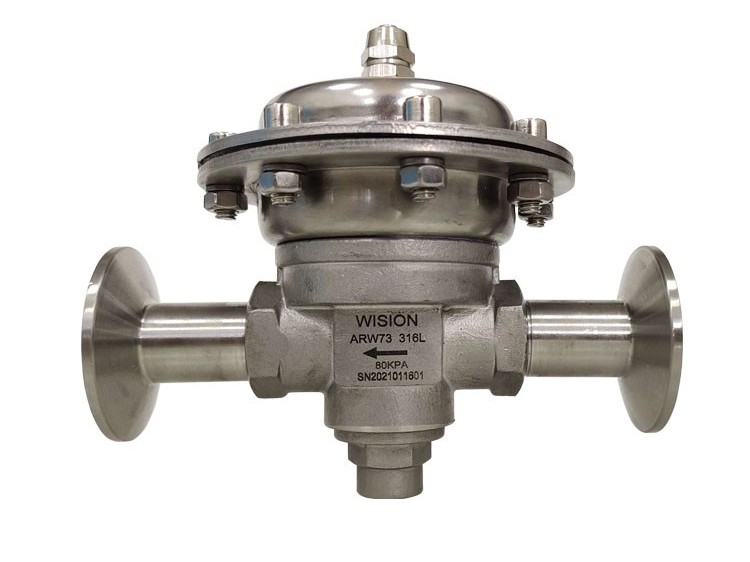

气控背压阀ARW73

气控背压阀ARW73

气控背压阀ARW73

ARW73灵敏系列气控背压阀,不锈钢膜片压力传输,压力控制准确,用于调节上游压力,适用气体、标准气体、腐蚀性气体, 液体等,和灵敏控制压力的使用场合,可面板式安装。

服务热线: 021-60528933

气控背压阀是根据控制压缩空气压力来调整背压压力的大小,控制阀前流体压力。压力在调节范围内可任意调节,连续控制,实现背压的连续、无级调节,可以远程控制、气动控制等多种控制方式,阀前背压受空气压力控制,可以相等,也可以按一定比例变化,气控比率1:1到1:100。气控背压阀适用于流体压力需要远程控制、精确控制的使用场合。

  • 气控调节
    气控调节
  • resource/images/0e7a53e85e1d4d3fa9dc37c4198d5db0_5.jpg
    气控调节

设计特点Design features

● 母体与膜片采用硬密封和软密封形式

● 可采用面板安装式

● 母体螺纹:1/4"-1" NPT(F)

● 可以远程控制,气动控制等多种控制方式

● 压缩空气压力0-7bar

● 动作灵敏,精度高

适用范围Scope of application

● 实验室

● 气体分析测试

● 流体控制

● 石油化学工业。

● 测试设备

特性参数Characteristic parameters

➣  最大压力控制范围:400 Psig
➣  设计测试压力:150%最大额定压力
➣  泄漏率: 无气体泄漏
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  CV值:0.08,0.12,0.2,0.6,1.2,2
➣  气控比率1:1到1:100
➣  线性度:±5%F.S以下
➣  灵敏度:±3%F.S以下
➣  精度:±5%F.S以下

产品材质Product material

➣  阀 体:316L,304,C276,TA2,PVDF,PTFE,不锈钢衬氟
➣  膜 片:316L,C276,PTFE,NBR,VITON,EPDM,PEEK
➣  O型圈:NBR,VITON,EPDM,PTFE
➣  阀 座:PTFE,PCTFE, PEEK,Vespel, 316L
➣  弹 簧: 316L
➣  阀芯顶杆: 316L

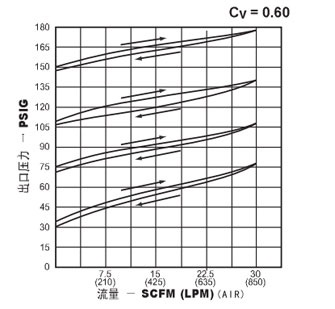

流量曲线图Flow curve

流量曲线图

母体孔位图Matrix bitmap

母体孔位图
订购指南 ORDERING INFORMATION
系列型号 母体材质 母体孔位 输入压力 压力表 进气形式 出气形式 选项
ARW73气控背压阀 L A D G  O2 O2 P
L:316L
S:304
C:C276
T:TA2
P:PVDF
F:PTFE
CF:衬氟
A
B
D:0-400psig
G:0-250psig
H:0-150psig
K:0-50psig
G:附压力表
 (Mpa)
P:附压力表
(psig/bar)
W:无压力表
00:1/4NPT(F)
02:3/8NPT(F)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
其他形式接头可供选择
00:1/4NPT(F)
02:3/8NPT(F)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
其他形式接头可供选择
P:面板式安装
