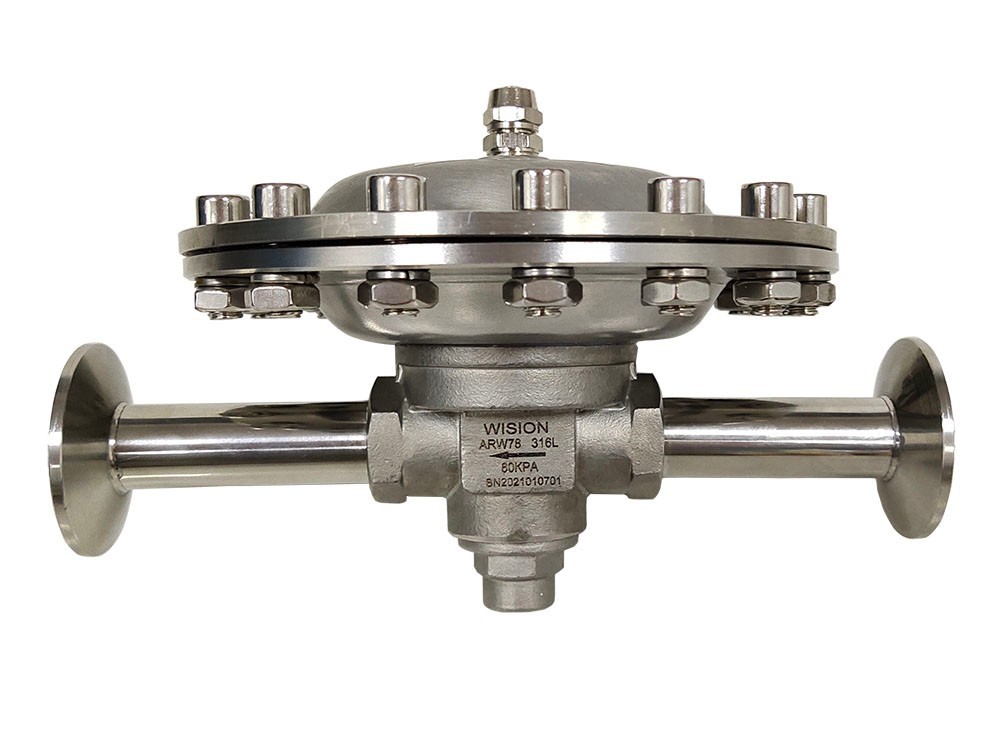

气控背压阀ARW78

气控背压阀ARW78

气控背压阀ARW78

ARW78微压系列气控不锈钢背压阀 ,大膜片结构,橡胶膜片压力传输,专为微压使用要求设计,稳定入口压力,主要应用于中等流量气体系统和液体(有适用于液体的结构)。

服务热线: 021-60528933

气控背压阀是根据控制压缩空气压力来调整背压压力的大小,控制阀前流体压力。压力在调节范围内可任意调节,连续控制,实现背压的连续、无级调节,可以远程控制、气动控制等多种控制方式,阀前背压受空气压力控制,可以相等,也可以按一定比例变化,气控比率1:1到1:100。气控背压阀适用于流体压力需要远程控制、精确控制的使用场合。

  • 气控调节
    气控调节

设计特点Design features

● 单级式减压结构

● 母体与膜片采用硬密封形式

● 压力表,安全阀接口1/4〞NPT(F)

● 内设过滤网

● 可采用面板式或墙式安装

● 可以远程控制,气动控制等多种控制方式

● 压缩空气压力0-7bar,动作灵敏,精度高

适用范围Scope of application

● 实验室

● 气体吹扫系统

● 腐蚀性气体、特种气体

● 气体微正压使用工况

● 测试设备

特性参数Characteristic parameters

➣  调节压力:0~10,0~25,0~50, 0~100,0~200KPa
➣  安全测试压力:150% 最大额定压力
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  内泄漏率:2×10-8 atm cc/sec He
➣  Cv值:0.2,0.6,1.2,2.4,3.2,,5.1,11,17
➣  气控比率1:1到1:100
➣  线性度:±5%F.S以下
➣  灵敏度:±3%F.S以下
➣  精度:±5%F.S以下

产品材质Product material

➣  母体:316L,304,C276,TA2,PVDF,PTFE,不锈钢衬氟
➣  上盖:304
➣  膜 片:NBR, VITON,316L,C276, PTFE,EPDM, PEEK
➣  过滤网:316L(10μm)
➣  阀 座:PCTFE, PTFE ,NBR,PEEK,Vespel, 316L
➣  弹簧:316L
➣  阀芯顶杆:316L

流量曲线图Flow curve

流量曲线图

安装尺寸图Installation dimensions

安装尺寸图

母体孔位图Matrix bitmap

母体孔位图


订购指南 ORDERING INFORMATION
系列型号 母体材质 母体孔位 调节压力 压力表 进气形式 出气形式 选项
ARW78气控背压阀
L A G  G  OO OO P
L:316L
S:304
C:C276
T:TA2
PD:PVDF
PF:PTFE
CF:衬氟
A
B
E:200KPA
G:100KPA
H:50KPA
K:25KPA
L:10KPA
超微压HLRW78
N:2KPA
M:5KPA
G:附压力表
 (KPa)
W:无压力表
00:1/4NPT(F)
02:3/8NPT(F)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
其他形式接头可供选择
00:1/4NPT(F)
02:3/8NPT(F)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
其他形式接头可供选择
P:面板式安装
