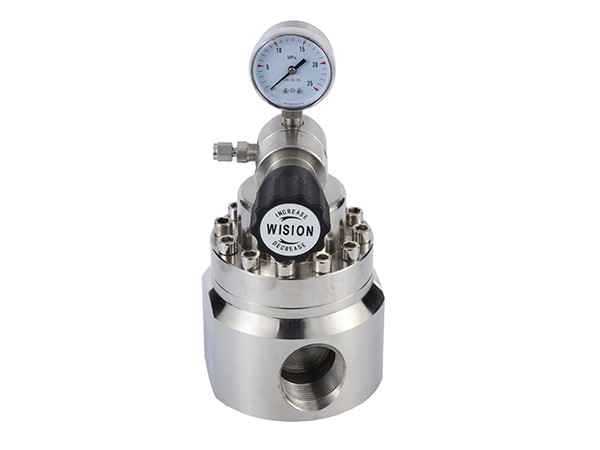

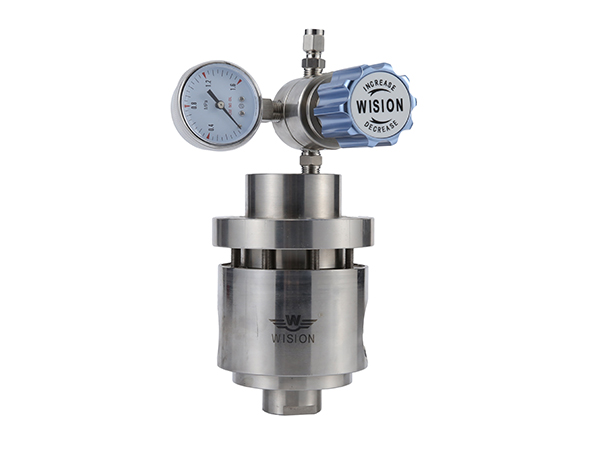

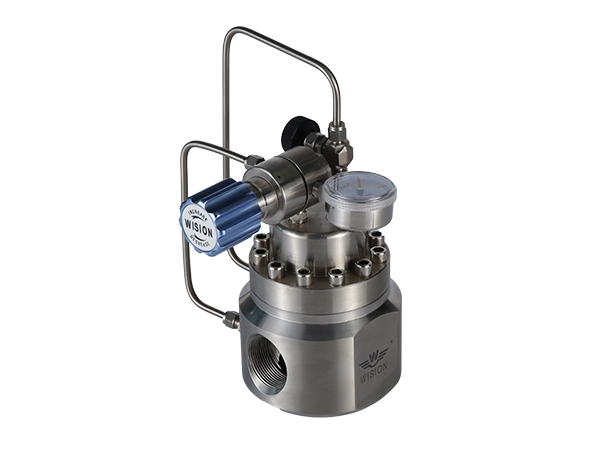

RW66高压大流量减压阀

RW66高压大流量减压阀

RW66高压大流量减压阀

高压大流量减压阀RW66

RW66系列高压大流量减压阀是具有广泛应适用性的高压调压器,其整体设计压力为PN320压力等级,具有高流通能力,高可靠性,出口压力范围宽等特点。
服务热线: 021-60528933

RW66系列高压大流量减压阀是具有广泛应适用性的高压调压器,其整体设计压力为PN320压力等级,具有高流通能力,高可靠性,出口压力范围宽等特点。

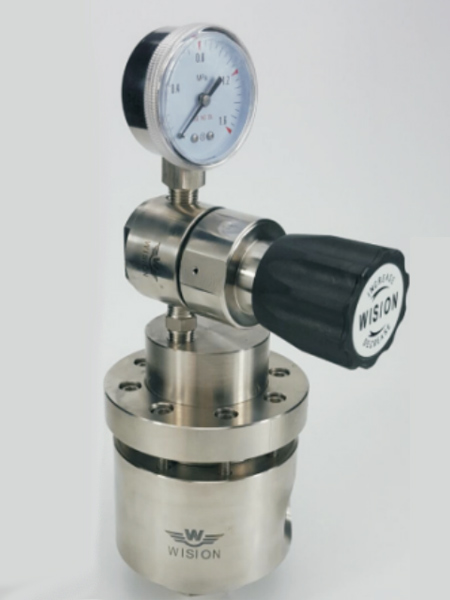

  • 手动调节
    手动调节
  • 液体型
    液体型

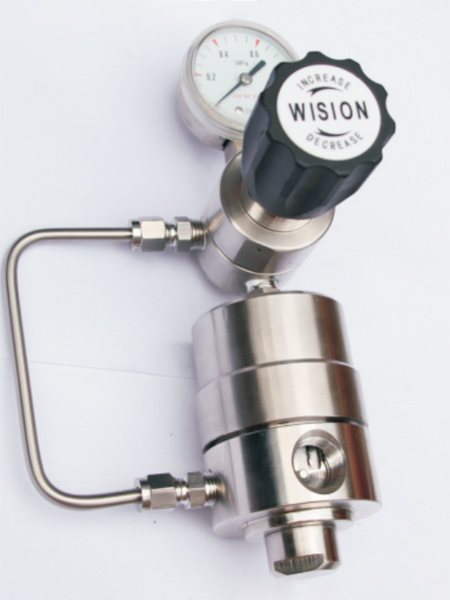

  • 气控调节
    气控调节

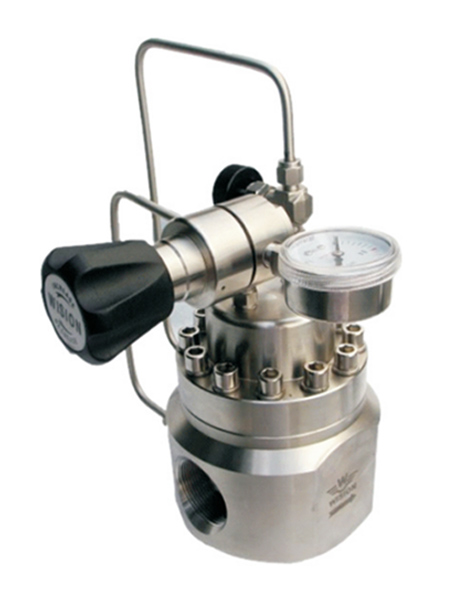

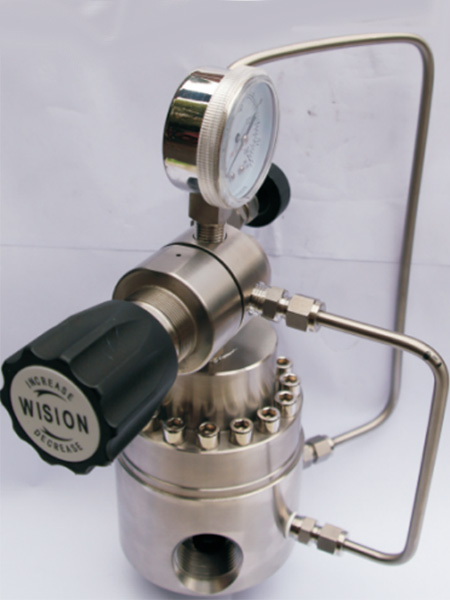

  • 先导调节
    先导调节

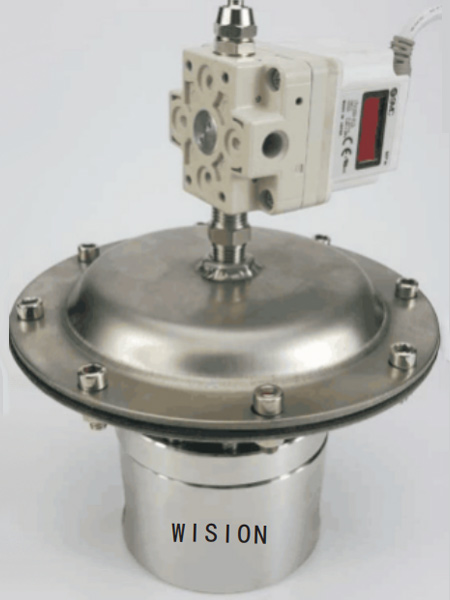

  • 气室调节
    气室调节

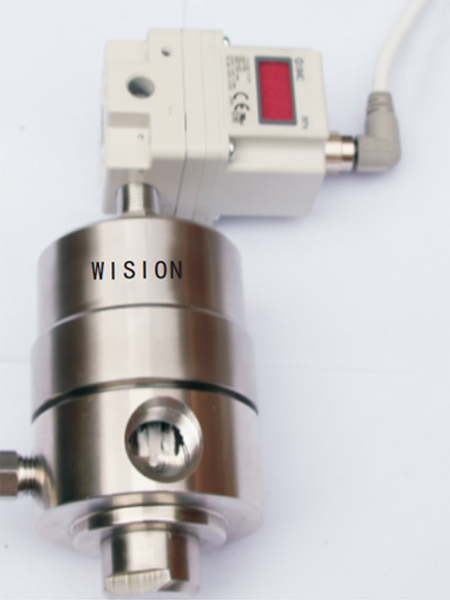

  • 电气比例阀
    电气比例阀

设计特点Design features

● 维护成本低,维护周期长,可在线维护。

● 产品安全可靠,产品整体压力设计等级为PN320。

● 阀座密封圈检查方便,维修备件少。

● 稳定性好,出口压力范围宽,适应流量范围宽。

● 控制性能可靠,调节精度高,关闭压力低(≤2.5%)。

特性参数Characteristic parameters

➣  进口压力:15Mpa,25Mpa
➣  输出压力0~125, 0~250, 0~500,0~1000,0~1500,0~3000 psig
➣ 安全测试压力:1.5倍的最大输入压力
➣  适应温度范围:-40℃至+100℃(大于100℃咨询技术)
➣  额定流量:1000,2000,3000,4000,6000Nm³/h(更大流量可定制)
➣  泄漏率:泡沫测试
➣  CV值:1.95,3.84,7.3,13,21,36,73

产品材质Product material

➣  母体:316L,304
➣  上盖:304
➣  密封件:NBR,EPDM,VITON
➣   阀座:PU,PCTFE,PTFE,PEEK
➣  弹簧: 316L
➣  阀芯顶杆:316L

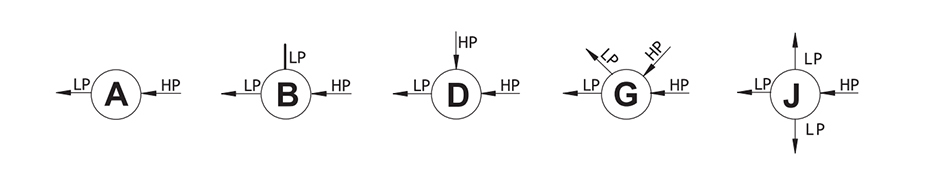

母体孔位图Matrix bitmap

母体孔位图


订购指南ORDERING INFORMATION
系列型号 母体材质 母体孔位 输入压力 输出压力 压力表 进气形式 出气形式 CV值
RW66 L B E G G  06 06
高压大流量减压器 L:316L
S:304
A
B
D
G
J
D:3000psig
E:4000psig
C:0-3000psig
F:0-1500psig
E:0-1000psig
D:0-500psig
G:0-250psig
H:0-125psig
G:附压力表
 (Mpa)
P:附压力表
(psig/bar)
W:无压力表
04:1/2"NPT(F)
06:3/4"NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
16:DN65
18:DN80
20:DN100
其他接头可供选择
04:1/2"NPT(F)
06:3/4"NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
16:DN65
18:DN80
20:DN100
其他接头可供选择
A:1.95(10mm)
B:3.84(14mm)
C:7.3(19mm)
D:13(25mm)
E:21(32mm)
F:36(42mm)
G:73(60mm)
