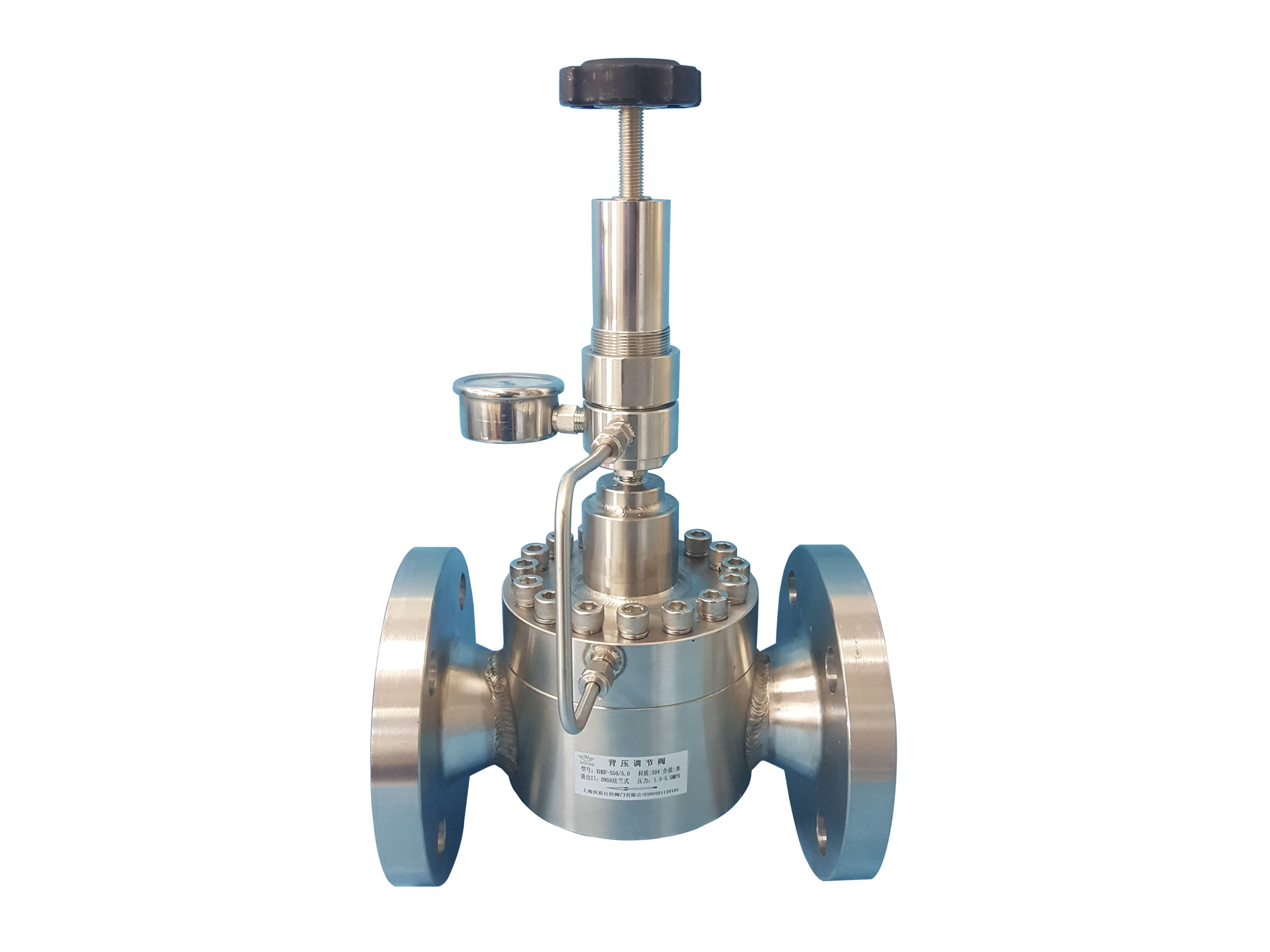

先导背压阀XHBF

先导背压阀XHBF

XHBF系列先导高压背压阀,采活塞式压力传输,用于稳定高压泵出口压力,常与阻尼器配合使用,减小流体波动,稳定泵的流量。

服务热线: 021-60528933

先导背压阀是通过调节减压阀的输出压力来控制主阀的阀前压力,压力在调节范围内可任意调节,连续控制,实现背压的连续、无级调节,可以远程控制、气动控制等多种控制方式,阀前背压受减压阀输出压力的控制,可以相等,也可以按一定比例变化,气控比率1:1到1:100。先导背压阀适用于流体压力需要远程控制、精确控制的使用场合。


  • 先导调节
                           先导调节

设计特点Design features

● 活塞式结构,用于高压管路

● 为背压阀的两端管路提供压力差

● 防止虹吸现象的发生,消除投加点压力波动所引起的投加量变化

● 和脉动阻尼器配合使用减小水锤对系统的危害

● 保护管路、弯头、接头,减小压力波动的冲击

● 与其他管路元件如脉动阻尼器配合使用才能发挥最大效用

● 可以远程控制,气动控制等多种控制方式

● 压缩空气压力0-7bar,动作灵敏,精度高

● 多种先导减压阀可选择

特性参数Characteristic parameters

➣  调节压力控制范围:0-2,0-3,0-4,0-5,0-6,0-10Mpa
➣  安全测试压力:150% 最大额定压力
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  内泄漏率:无气体泄漏
➣  Cv值:0.6,1.2,2,2.6,3.8,5.1,8,11,13,17,25,36,50,75
➣  气控比率1:1到1:100
➣  线性度:±5%F.S以下
➣  灵敏度:±3%F.S以下
➣  精度:±5%F.S以下

产品材质Product material

➣  母体:316L,304,C276,TA2,PVDF,不锈钢衬氟
➣  O型圈:NBR,VITON,EPDM,PTFE,RPTFE
➣  阀 座: PTFE, PCTFE, PEEK, Vespel, 316L
➣  弹簧:316L
➣  阀芯顶杆:316L

母体孔位图Matrix bitmap

母体孔位图


订购指南 ORDERING INFORMATION
系列 材质 公称通径 连接方式RC/NPT 调节压力 O型圈 压力表 母体孔位
XHBF先导背压阀
L K G
L:316L
S:304
C:C276
T:TA2
PD:PVDF
CF:衬氟
6   32
8   40
10   50
15   65
20   80
25   100
1/8"   1.25"
1/4"   1.5"
3/8"   2"
1/2"   2.5"
3/4"   3"
法兰接连可订制
代号:F
K:0-2Mpa
I:0-3Mpa
H:0-4Mpa
G:0-5Mpa
Q:0-6Mpa
N:0-10Mpa
1、NBR
2、Viton
3、EPDM
4、PTFE
5、RPTFE
W:无
G:Mpa
P:Psig/bar
A
B
