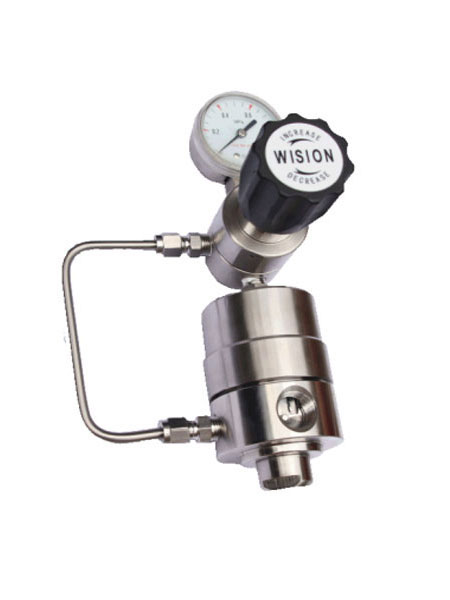

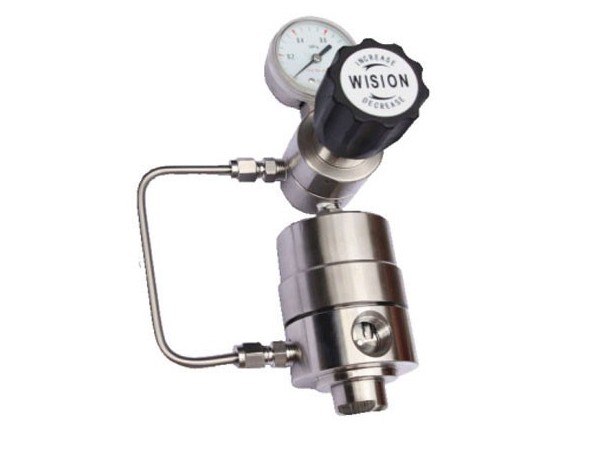

先导背压阀XRW74

先导背压阀XRW74

先导背压阀XRW74

XRW74高流量系列先导背压阀,膜片压力传输,压力控制准确,用于调节上游压力,适用于纯净气体、标准气体、腐蚀性气体和液体等,可用于面板安装。

服务热线: 021-60528933

先导背压阀是通过调节减压阀的输出压力来控制主阀的阀前压力,压力在调节范围内可任意调节,连续控制,实现背压的连续、无级调节,可以远程控制、气动控制等多种控制方式,阀前背压受减压阀输出压力的控制,可以相等,也可以按一定比例变化,气控比率1:1到1:100。先导背压阀适用于流体压力需要远程控制、精确控制的使用场合


  • 先导调节
    先导调节
  • 先导背压阀
    先导背压阀
  • 设计特点Design features

    ● 母体与膜片采用硬密封形式

    ● 多种先导减压阀可选择

    ● 可以远程控制,气动控制等多种控制方式

    ● 压缩空气压力0-7bar,动作灵敏,精度高

    适用范围Scope of application

    ● 实验室

    ● 气体分析

    ● 流体控制

    ● 石油化学工业

    ● 测试设备

    特性参数Characteristic parameters

    ➣  最大输入压力:400 Psig
    ➣  调节压力:0~20,0~50,0~125,0~200,0~250Psig,400Psig,
    ➣  安全测试压力:150%最大额定压力
    ➣  适用温度: -40℃至+100℃(大于100°咨询技术)
    ➣  泄漏率: 无气体泄漏
    ➣  CV值:2,3.2,4,5,7.3,11
    ➣  气控比率1:1到1:100
    ➣  线性度:±5%F.S以下
    ➣  灵敏度:±3%F.S以下
    ➣  精度:±5%F.S以下

    产品材质Product material

    ➣  阀 体:316L, 304, Brass, C276, TA2, PVDF,不锈钢衬氟
    ➣  上盖: 304
    ➣  膜片:丁晴橡胶(内衬尼龙),Viton(内衬尼龙),316L, PTFE
    ➣  阀 座: PTFE, PEEK, Vespel
    ➣  弹 簧: 316L
    ➣  阀芯顶杆: 316L
    ➣  O型圈:丁晴橡胶,乙丙橡胶,Chemraz或Viton

    流量曲线图Flow curve

    流量曲线图

    安装尺寸图Installation dimensions

    安装尺寸图

    母体孔位图Matrix bitmap

    母体孔位图


    订购指南ORDERING INFORMATION
    系列型号 母体材质 母体孔位 输入压力 压力表 进气形式 出气形式 选项
    XRW74先导背压阀
    L A G G  6 6 P
    L:316L
    B:Brass
    S:304
    C:C276
    T:TA2
    P:PVDF
    CF:衬氟
    A
    B
    L:0-20psig
    K:0-50psig
    I:0-125psig
    H:0-200psig
    G:0-250psig
    D:0-400psig
    G:附压力表
     (Mpa)
    P:附压力表
    (psig/bar)
    W:无压力表
    04:1/2NPT(F)
    06:3/4NPT(F)
    08:1"NPT(F)
    10:1-1/4"NPT(F)
    12:1-1/2"NPT(F)
    14:2"NPT(F)
    其他形式接头可供选择
    04:1/2NPT(F)
    06:3/4NPT(F)
    08:1"NPT(F)
    10:1-1/4"NPT(F)
    12:1-1/2"NPT(F)
    14:2"NPT(F)
    其他形式接头可供选择
    P:面板式安装
