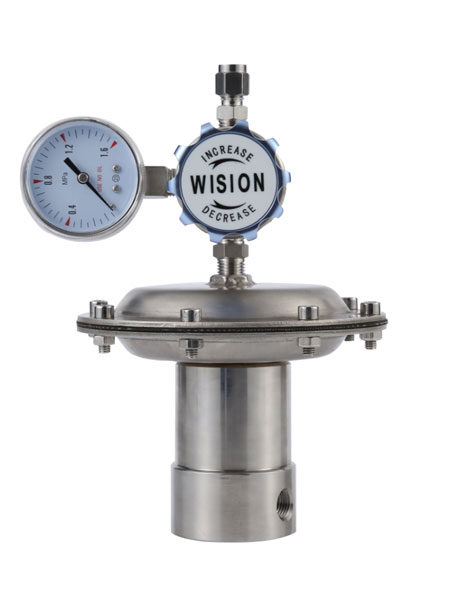

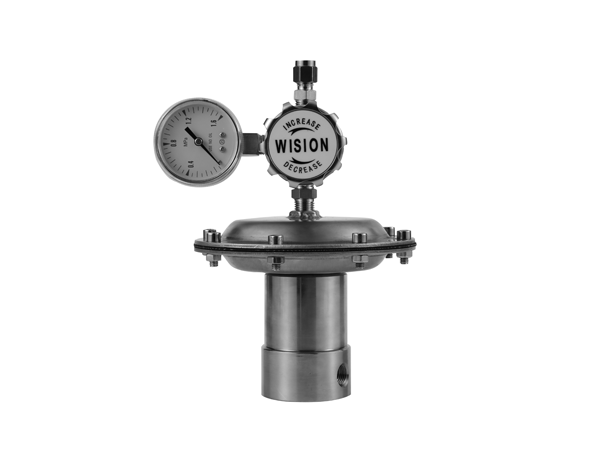

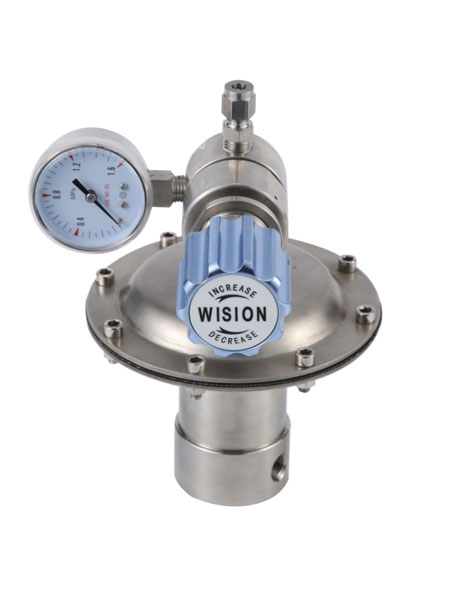

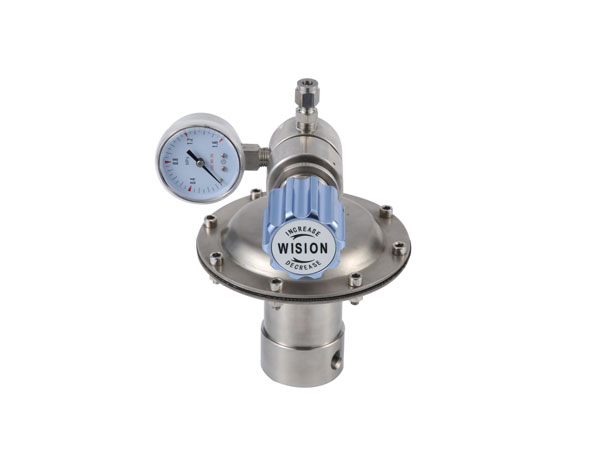

XRW72高压系列先导背压阀，不锈钢膜片压力传输，压力控制准确，用于调节上游压力，适用气体、标准气体、腐蚀性气体, 液体等，与减压阀配合使用。
先导背压阀是通过调节减压阀的输出压力来控制主阀的阀前压力，压力在调节范围内可任意调节，连续控制，实现背压的连续、无级调节，可以远程控制、气动控制等多种控制方式，阀前背压受减压阀输出压力的控制，可以相等，也可以按一定比例变化，气控比率1：1到1:100。先导背压阀适用于流体压力需要远程控制、精确控制的使用场合。
● 母体与膜片采用硬密封形式。
● 可以远程控制，气动控制等多种控制方式。
● 气源：压缩空气压力0-7bar。
● 动作灵敏，精度高。
● 实验室。
● 气体分析测试。
● 流体控制。
● 石油化学工业。
● 测试设备。
| ➣ 最大调节压力：6000,10000psig |
| ➣ 调节压力：5~500，5~800，10~1500，15~2500，25~4000，50~6000，，200~10000psig |
| ➣ 安全测试压力：150% 最大额定压力 |
| ➣ -40℃至＋100℃（大于100℃咨询技术） |
| ➣ 泄漏：无气体泄露 |
| ➣ Cv值：0.06，0.08，0.2，0.4，0.6，1.2，2 |
| ➣ 气控比率1：1到1:100 |
| ➣ 线性度：±5%F.S以下 |
| ➣ 灵敏度：±3%F.S以下 |
| ➣ 精度：±5%F.S以下 |
| ➣ 母体：316L，Brass，C276，TA2，不锈钢衬氟 |
| ➣ 上盖：304 |
| ➣ O型圈：Buna-N， Viton，四氟加碳纤维 |
| ➣ 阀座：PCTFE，Teflon， Vespel |
| ➣ 密封件: PCTFE |
| ➣ 阀芯顶杆： 316L，司太莱合金，炭化钨 |
| 订购指南 ORDERING INFORMATION | |||||||
| 系列型号 | 母体材质 | 母体孔位 | 调节压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
| XRW72先导背压阀 | L | A | G | G | O2 | O2 | P |
|
L:316L S:304 B:Brass C:C276 T:TA2 CF:衬氟 （其他可定制） |
A B |
L:0-500psig K:0-800psig I:10-1500psig H:15-2500psig G:25-4000psig Q:50-6000psig |
G:附压力表 （Mpa) P:附压力表 （psig/bar) W:无压力表 |
00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接头可供选择 |
00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接头可供选择 |
P:面板式安装 | |
