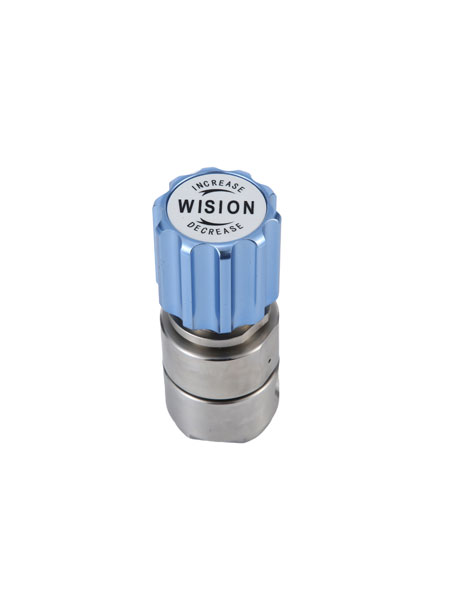

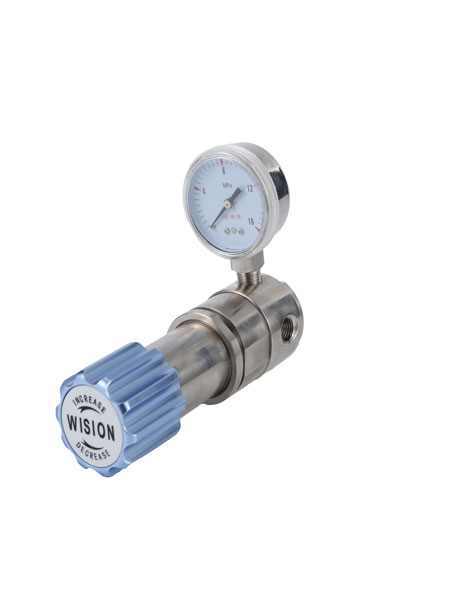

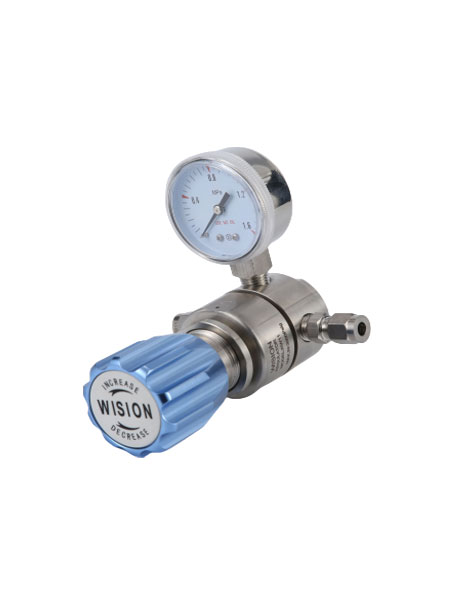

液体背压阀LRW75

液体背压阀LRW75

液体背压阀LRW75

液体背压阀LRW75

LRW75中高压系列液体背压阀,不锈钢活塞压力传输,压力控制准确,用手调节上游压力,适用水、油、有机物、酸碱等液体,可采用面板安装。有不锈钢背压阀、黄铜背压阀、哈氏合金背压阀,钛材背压阀等材质可选。

服务热线: 021-60528933

RW75系列中高压背压阀,不锈钢活塞压力传输,压力控制准确,用于调节上游压力,适用于气体、标准气体、腐蚀性气体,液体等。


  • 液体调节
    液体调节
  • 液体背压阀
    液体背压阀
  • 液体背压阀
    液体背压阀

设计特点Design features

● 活塞式减压结构

● 母体螺纹:1/4''-1'' NPT(F)

● 内设过滤网

● 可采用面板式或墙式安装

适用范围Scope of application

● 实验室

● 气体分析

● 制程控制

● 石油化学工业

● 测试设备

特性参数Characteristic parameters

➣  最大输入压力:3000psig
➣  调节压力:0~ 150, 0~300 0~600,0~800,0-1500,0.3000psig
➣  安全测试压力:150%最大额定压力
➣  适用温度:-40℃至+100℃(大于100℃咨询技术)
➣  泄漏率:无气体泄漏(软密封),每分钟两滴(硬密封)
➣  Cv值:0.06,0.08,0.2,0.4,0.6,1.2,2

产品材质Product material

➣  母体:316L, Brass ,C276,TA2,不锈钢衬氟
➣  上盖:304
➣  O型圈:Buna-N, Viton,四氟加碳纤维,UPE
➣  阀 座: PCTFE ,Teflon, Vespel
➣  密封件: PCTFE
➣  阀芯顶杆: 316L,司太莱合金,碳化钨

流量曲线图Flow curve

流量曲线图

安装尺寸图Installation dimensions

安装尺寸图

母体孔位图Matrix bitmap

母体孔位图


订购指南ORDERING INFORMATION
系列 母体材质 母体孔位 调节压力 压力表 进气形式 出气形式 选项
LRW75液体背压阀
L A G G 00 00 P
L:316L
B:Brass
C:C276
T:TA2
CF:衬氟
A
B
G:0-150Psig
I:0-300Psig
K:0-600Psig
L:0-800psig
H:0-1500Psig
J:0-3000psig
G:附压力表(Mpa)
P:附压力表(Psig/bar)
W:无压力表
00:1/4"NPT(F)
01:1/4"NPT(F)
02:3/8"NPT(F)
04:1/2"NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
91:1/4"VCR(F)内螺纹
92:1/4"VCR(M)外螺纹
93:1/4"焊接管
其它接头形式可供选择
00:1/4"NPT(F)
01:1/4"NPT(F)
02:3/8"NPT(F)
04:1/2"NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
91:1/4"VCR(F)内螺纹
92:1/4"VCR(M)外螺纹
93:1/4"焊接管
其它接头形式可供选择
P:面板式安装
