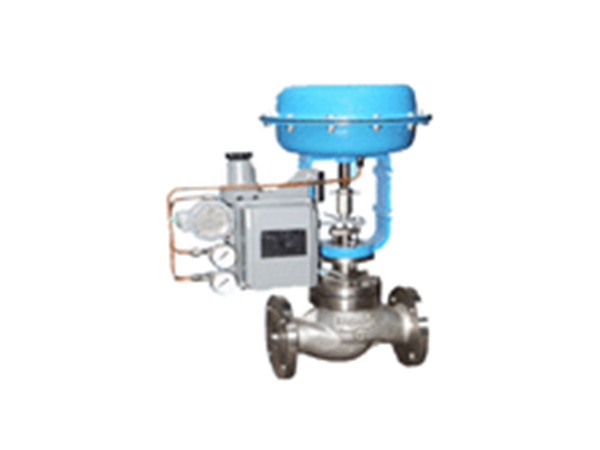

ZJHM型精小型气动套筒调节阀

ZJHM型精小型气动套筒调节阀

ZJHM型气动套筒调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下:1、采用平衡型芯、不平衡力小,允许压差大,操作稳定。2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。3、比普通单双座调节阀噪声降低10bd左右。4、结构简单,装拆维修方便。

服务热线: 021-60528933

 ZJHM型气动套筒调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下:
1、采用平衡型芯、不平衡力小,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单,装拆维修方便。

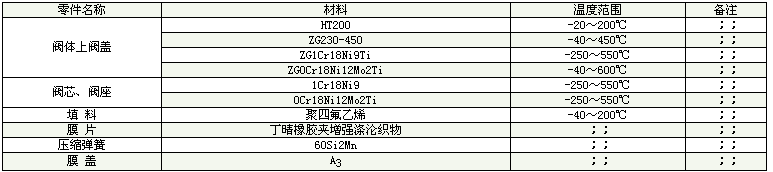

一、主要零件材料

2

二、主要技术参数和性能指标

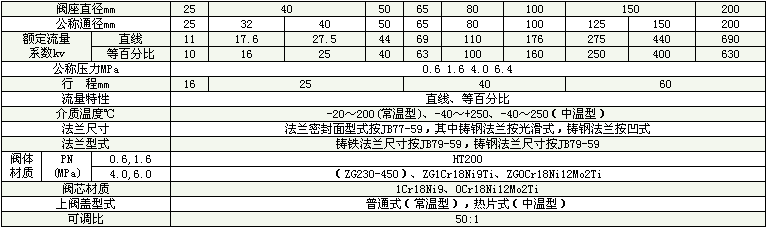

1、调节机构主要技术参数

2

注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。

2、执行机构主要技术参数

2

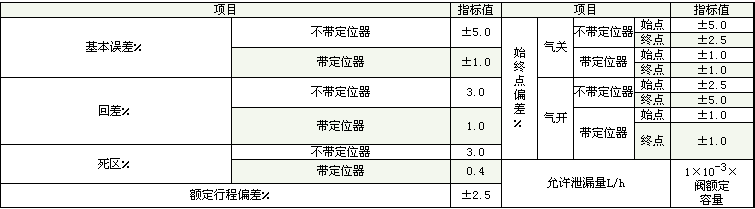

3、性能指标

2

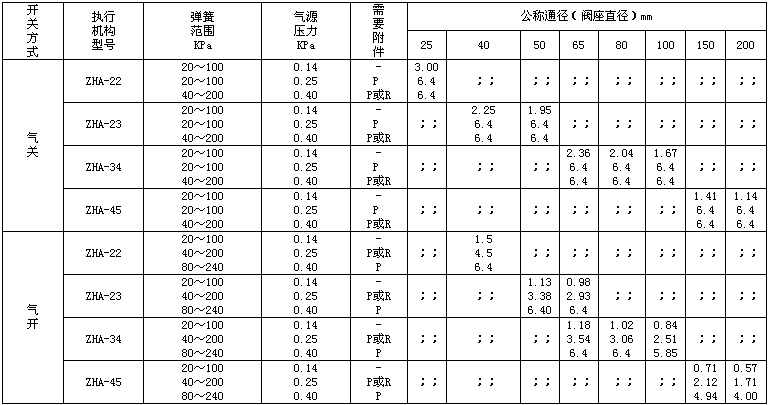

4、允许压差

2

注:1)P-阀门定位器;R-压力继动器。
       2)允许压差为阀关闭P2=0状态,△P的最大值。
       3)最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。
      可配附件
      定位器、手轮机构、空气过滤减压器等。

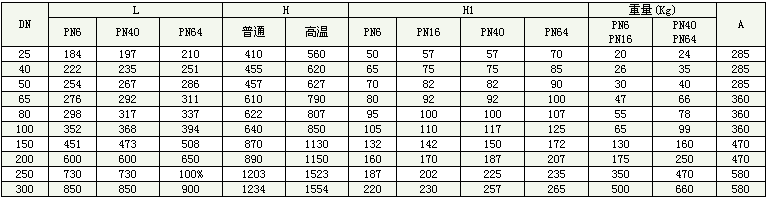

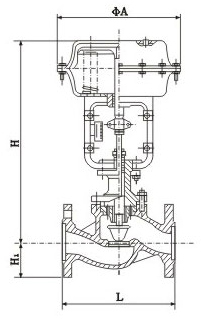

5、外形尺寸

2

订货须知
订货时请注明:
1、产品型号
2、公称压力
3、公称通径、额定流量系数Kv
4、信号压力、弹簧范围
5、流量特性码
6、阀的开关方式
7、介质工作温度范围
8、阀体、阀芯材料
9、是否带附件,说明书
10、是否有其它特殊要求
