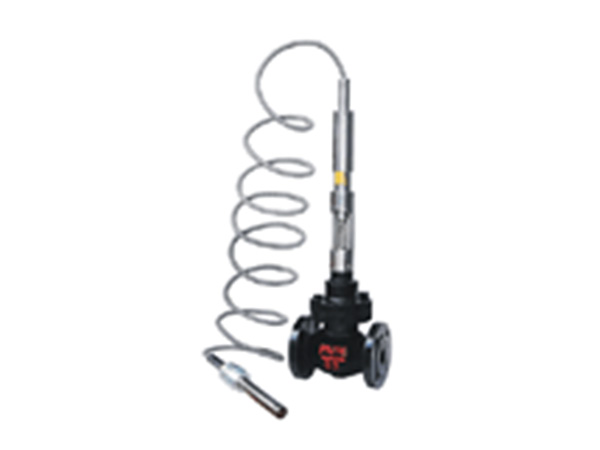

ZZWP自力式电控温度调节阀

ZZWP自力式电控温度调节阀

自力式电控温度调节阀(适用于较大口径及导热油控制),该阀最大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

服务热线: 021-60528933


一、自力式电控温度调节阀结构与原理
调节阀由主阀、智能执行器与传感器三部分组成,根据用户需要,分别有加热型与冷却型两种结构。
1.加热型调节阀的结构与原理,见附图示:

工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化智能执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。


外型示意图
1)智能型执行器
(2)主阀体
(3)传感器
(4)毛细管
(5)手动机构
备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

一、自力式电控温度调节阀主要参数与材料

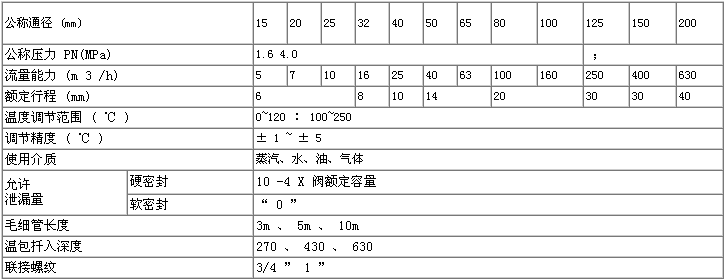

1、主要参数表


三、自力式电控温度调节阀 配套用电动执行机构有关技术参数

*表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。

电子型-单位:mm

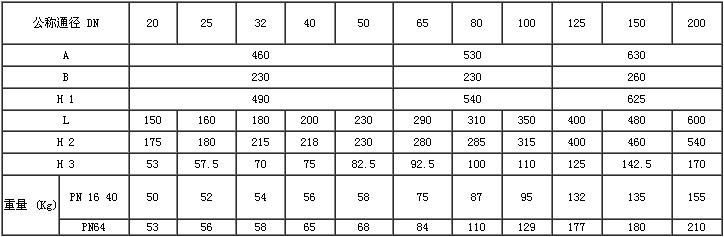

四、自力式电控温度调节阀外型尺寸及重量

普通型-单位:mm


六、自力式电控温度调节阀 连接尺寸及标准

法兰标准:铸铁法兰按GB4216-84、铸钢法兰按GB9113-88
·法兰密封面型:PN10、PN16为凸面 PN40、PN64为凹凸面,阀体为凹面
·结构长度:GB12221-89
·夹套保温型夹套载热体接口:对焊φ18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、DIN等标准。

七、订货须知
订货时请用户提供以下资料:
·调节阀名称、型号
·公称通径(mm)
·公称压力 (MPa)
·额定流量系数(Kv)
·固定流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其他特殊要求
